Exastro on Kubernetes - Offline¶
目的¶
本書では、Exastro IT Automation を利用する際に必要となる、Exastro Platform および Exastro IT Automation を Kubernetes 上に導入する手順について説明します。
特徴¶
高い可用性やサービスレベルを必要とされる際の、Exastro IT Automation の導入方法となります。
評価や一時的な利用など、簡単に利用を開始したい場合には、Docker Compose 版 の利用を推奨します。
前提条件¶
資材を収集する環境とインストールする環境では、OSを一致させる必要があります。
資材を収集するサーバは curl コマンドが実行できる必要があります。
オフライン環境として使用するサーバはFirewalldがインストールされている必要があります。
警告
kubernetesのオフライン用設定ファイルを適用するため、Exastroをインストールサーバは外部と通信できないことを確認してください。
クライアント要件
動作確認が取れているクライアントアプリケーションのバージョンは下記のとおりです。表 33 クライアント要件¶ アプリケーション
バージョン
Helm
v3.9.x
kubectl
1.23
動作確認済みオペレーティングシステム
以下は、動作確認済のバージョンとなります。
表 34 オペレーティングシステム¶ 種別
バージョン
Red Hat Enterprise Linux
バージョン 9.6
デプロイ環境
動作確認が取れているコンテナ環境の最小要求リソースとバージョンは下記のとおりです。表 35 ハードウェア要件(最小構成)¶ リソース種別
要求リソース
CPU
2 Cores (3.0 GHz, x86_64)
Memory
4GB
Storage (Container image size)
10GB
Kubernetes (Container image size)
1.23 以上
表 36 ハードウェア要件(推奨構成)¶ リソース種別
要求リソース
CPU
4 Cores (3.0 GHz, x86_64)
Memory
16GB
Storage (Container image size)
120GB
Kubernetes (Container image size)
1.23 以上
警告
要求リソースは Exastro IT Automation のコア機能に対する値です。同一クラスタ上に Keycloak や MariaDB などの外部ツールをデプロイする場合は、その分のリソースが別途必要となります。データベースおよびファイルの永続化のために、別途ストレージ領域を用意する必要があります。Storage サイズには、Exastro IT Automation が使用する入出力データのファイルは含まれていないため、利用状況に応じて容量を見積もる必要があります。通信要件
- クライアントからデプロイ先のコンテナ環境にアクセスできる必要があります。
- Platform 管理者用と一般ユーザー用の2つ通信ポートが使用となります。
- コンテナ環境からコンテナイメージの取得のために、Docker Hub に接続できる必要があります。
外部コンポーネント
- MariaDB、もしくは、MySQL サーバ
- GitLab リポジトリ、および、アカウントの払い出しが可能なこと
警告
GitLab 環境を同一クラスタに構築する場合は、GitLab のシステム要件に対応する最小要件を追加で容易する必要があります。Database 環境を同一クラスタに構築する場合は、使用する Database のシステム要件に対応する最小要件を定義する必要があります

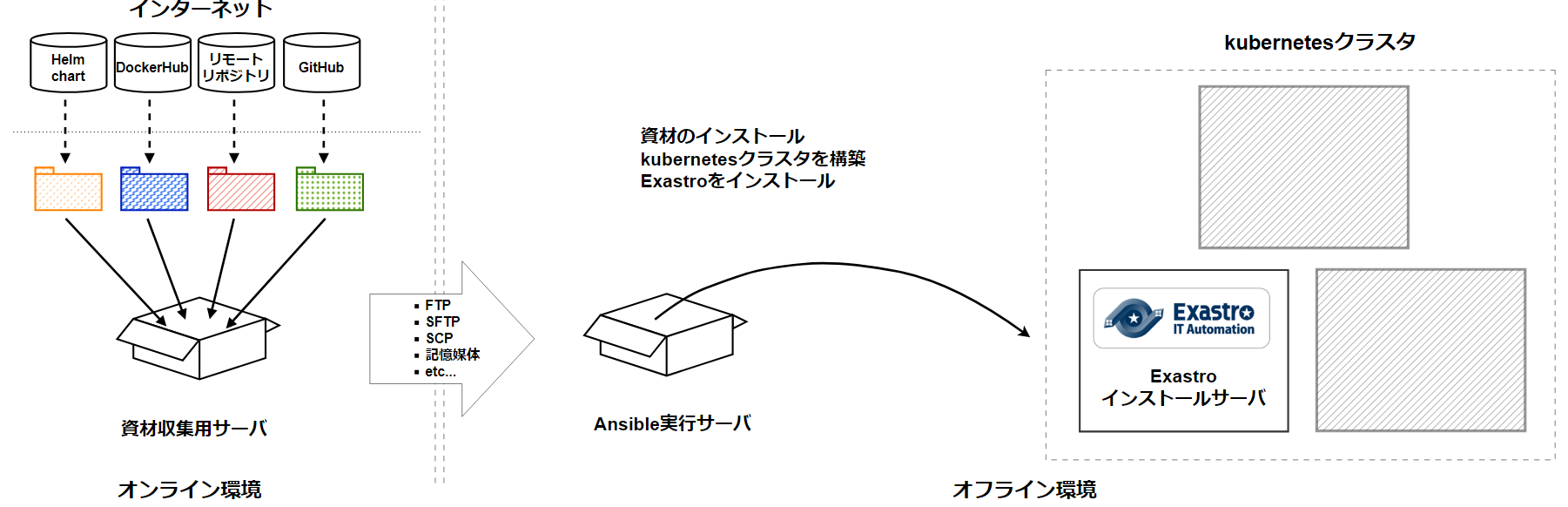

全体の流れ¶
オンライン環境での作業完了後に、オフライン環境にてインストールを実施します。
※本説明では、資材収集サーバー1台、Ansible実行サーバ1台、Exastroインストールサーバ1台の計3台で実施しています。
オンライン環境での手順¶
①事前準備
②helmリポジトリ及び設定ファイルの取得
③kubespray及びkubernetesのコンテナイメージの取得
④パッケージファイルの取得
⑤Exastroのコンテナイメージを取得
⑥オフライン環境で使用するシェルスクリプト等を作成
オフライン環境での手順¶
⑦資材受け取り
⑧Ansible実行サーバでの準備
⑨Exastroインストールサーバでの準備
⑩kubernetesのコンテナイメージの設定
⑪自己署名証明書及びNginxの設定
⑫パッケージのインストール
⑬kubesprayのインストール
⑭Exastroのインストール
⑮Exastroインストール後の設定
オンライン環境(インターネットに接続できる環境)での作業¶
資材の収集を行います。
①事前準備¶
コンテナイメージを取得するため docker コマンドを使用します。
インストールされていない場合は以下の手順でdockerをインストールします。
dnf config-manager --add-repo=https://download.docker.com/linux/centos/docker-ce.repo
dnf remove -y runc
dnf install -y docker-ce docker-ce-cli containerd.io container-selinux
systemctl enable --now docker
cat /etc/group | grep docker
ユーザーがグループに追加されていない場合は以下を実行します。
usermod -aG docker ${USER}
cat /etc/group | grep docker
reboot
コンテナイメージを取得する際、dockerのバージョンによってはDocker Image Format v1 及び Docker Image manifestについてのエラーが起きることがあります。
環境変数を追加し、事前に対応します。
cd /etc/systemd/system/docker.service.d
#docker.service.dディレクトリが存在しない場合は新しく作成する
cd /etc/systemd/system/
mkdir docker.service.d && cd docker.service.d
http-proxy.confが存在しない場合は新しく作成し、以下の2行を記載します。
vi http-proxy.conf
[Service]
Environment="DOCKER_ENABLE_DEPRECATED_PULL_SCHEMA_1_IMAGE=1"
注釈
ファイルが存在する場合はEnvironment="DOCKER_ENABLE_DEPRECATED_PULL_SCHEMA_1_IMAGE=1"を追記します。
dockerを再起動し、追加した環境変数を確認します。
systemctl daemon-reload
systemctl restart docker
systemctl show --property=Environment docker
その他に必要なパッケージをインストールします。
dnf install -y git python3 python3-pip createrepo
pip3.9 install ruamel-yaml
pip3.9 install ansible
②helmリポジトリ及び設定ファイルの編集¶
作業用ディレクトリを作成します。
mkdir /tmp/work && cd /tmp/work
helm コマンドがインストールされていない場合、以下の手順でインストールします。
詳細は helmの公式ドキュメント をご参照ください。
curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3
chmod 700 get_helm.sh
./get_helm.sh
helm version
rm -f get_helm.sh
Exastro システムの Helm リポジトリを登録後、リポジトリを取得します。
helm repo add exastro https://exastro-suite.github.io/exastro-helm/ --namespace exastro
helm repo update
helm pull exastro/exastro
設定ファイルを取得し、以降の手順でパラメータを設定していきます。
helm show values exastro/exastro > exastro.yaml
exastro.yaml
1# Default values for Exastro.
2# This is a YAML-formatted file.
3# Declare variables to be passed into your templates.
4global:
5 itaGlobalDefinition:
6 config:
7 DEFAULT_LANGUAGE: "ja"
8 LANGUAGE: "en"
9 TZ: "Asia/Tokyo"
10 secret:
11 ENCRYPT_KEY: ""
12 persistence:
13 enabled: true
14 accessMode: ReadWriteMany
15 size: 10Gi
16 volumeType: hostPath # e.g.) hostPath or AKS
17 storageClass: "-" # e.g.) azurefile or - (None)
18 # matchLabels:
19 # release: "stable"
20 # matchExpressions:
21 # - {key: environment, operator: In, values: [dev]}
22 itaDatabaseDefinition:
23 config:
24 DB_VENDOR: "mariadb"
25 DB_HOST: "mariadb"
26 DB_PORT: "3306"
27 DB_DATABASE: "ITA_DB"
28 secret:
29 DB_ADMIN_USER: "root"
30 DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm"
31 DB_USER: "ITA_USER"
32 DB_PASSWORD: "Ch@ngeMeITADB"
33 pfGlobalDefinition:
34 config:
35 DEFAULT_LANGUAGE: "ja"
36 LANGUAGE: "en"
37 TZ: "Asia/Tokyo"
38 secret:
39 ENCRYPT_KEY: ""
40 pfAuditLogDefinition:
41 name: pf-auditlog
42 persistence:
43 enabled: false
44 reinstall: false
45 accessMode: ReadWriteMany
46 size: 10Gi
47 volumeType: hostPath # e.g.) hostPath or AKS
48 storageClass: "-" # e.g.) azurefile or - (None)
49 # matchLabels:
50 # release: "stable"
51 # matchExpressions:
52 # - {key: environment, operator: In, values: [dev]}
53 pfDatabaseDefinition:
54 config:
55 DB_VENDOR: "mariadb"
56 DB_HOST: "mariadb"
57 DB_PORT: "3306"
58 DB_DATABASE: "platform"
59 secret:
60 DB_ADMIN_USER: "root"
61 DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm"
62 DB_USER: "pf-user"
63 DB_PASSWORD: "Ch@ngeMePFDB"
64 keycloakDefinition:
65 secret:
66 SYSTEM_ADMIN: "admin"
67 SYSTEM_ADMIN_PASSWORD: "Ch@ngeMeKCAdm"
68 KEYCLOAK_DB_USER: "keycloak"
69 KEYCLOAK_DB_PASSWORD: "Ch@ngeMeKCADB"
70 gitlabDefinition:
71 config:
72 GITLAB_PROTOCOL: "http"
73 GITLAB_HOST: "" # "gitlab" if use container.
74 GITLAB_PORT: "8080"
75 secret:
76 GITLAB_ROOT_PASSWORD: "Ch@ngeMeGL"
77 GITLAB_ROOT_TOKEN: "change-this-token"
78 mongoDefinition:
79 config:
80 MONGO_PROTOCOL: "http"
81 MONGO_HOST: "mongo" # "mongo" if use container.
82 MONGO_PORT: "27017"
83 secret:
84 MONGO_ADMIN_USER: "admin"
85 MONGO_ADMIN_PASSWORD: "Ch@ngeMeMGAdm"
86
87exastro-it-automation:
88 ita-api-admin:
89 replicaCount: 1
90 image:
91 repository: "docker.io/exastro/exastro-it-automation-api-admin"
92 tag: ""
93 pullPolicy: IfNotPresent
94 extraEnv:
95 PLATFORM_API_HOST: "platform-api"
96 PLATFORM_API_PORT: "8000"
97
98 ita-api-organization:
99 replicaCount: 1
100 image:
101 repository: "docker.io/exastro/exastro-it-automation-api-organization"
102 tag: ""
103 pullPolicy: IfNotPresent
104 extraEnv:
105 PLATFORM_API_HOST: "platform-api"
106 PLATFORM_API_PORT: "8000"
107
108 ita-api-oase-receiver:
109 replicaCount: 1
110 image:
111 repository: "docker.io/exastro/exastro-it-automation-api-oase-receiver"
112 tag: ""
113 pullPolicy: IfNotPresent
114 extraEnv:
115 LISTEN_PORT: "8000"
116 PLATFORM_API_HOST: "platform-api"
117 PLATFORM_API_PORT: "8000"
118
119 ita-api-ansible-execution-receiver:
120 replicaCount: 1
121 image:
122 repository: "docker.io/exastro/exastro-it-automation-api-ansible-execution-receiver"
123 tag: ""
124 pullPolicy: IfNotPresent
125 extraEnv:
126 LISTEN_PORT: "8000"
127 PLATFORM_API_HOST: "platform-api"
128 PLATFORM_API_PORT: "8000"
129
130 ita-by-ansible-execute:
131 replicaCount: 1
132 image:
133 repository: "docker.io/exastro/exastro-it-automation-by-ansible-execute"
134 tag: ""
135 pullPolicy: IfNotPresent
136 extraEnv:
137 EXECUTE_INTERVAL: "3"
138 ANSIBLE_AGENT_IMAGE: "docker.io/exastro/exastro-it-automation-by-ansible-agent"
139 ANSIBLE_AGENT_IMAGE_TAG: ""
140 PLATFORM_API_HOST: "platform-api"
141 PLATFORM_API_PORT: "8000"
142 serviceAccount:
143 create: false
144 name: "ita-by-ansible-execute-sa"
145
146 ita-by-ansible-legacy-role-vars-listup:
147 replicaCount: 1
148 extraEnv:
149 EXECUTE_INTERVAL: "10"
150 PLATFORM_API_HOST: "platform-api"
151 PLATFORM_API_PORT: "8000"
152 image:
153 repository: "docker.io/exastro/exastro-it-automation-by-ansible-legacy-role-vars-listup"
154 tag: ""
155 pullPolicy: IfNotPresent
156
157 ita-by-ansible-legacy-vars-listup:
158 replicaCount: 1
159 extraEnv:
160 EXECUTE_INTERVAL: "10"
161 PLATFORM_API_HOST: "platform-api"
162 PLATFORM_API_PORT: "8000"
163 image:
164 repository: "docker.io/exastro/exastro-it-automation-by-ansible-legacy-vars-listup"
165 tag: ""
166 pullPolicy: IfNotPresent
167
168 ita-by-ansible-pioneer-vars-listup:
169 replicaCount: 1
170 extraEnv:
171 EXECUTE_INTERVAL: "10"
172 PLATFORM_API_HOST: "platform-api"
173 PLATFORM_API_PORT: "8000"
174 image:
175 repository: "docker.io/exastro/exastro-it-automation-by-ansible-pioneer-vars-listup"
176 tag: ""
177 pullPolicy: IfNotPresent
178
179 ita-by-ansible-towermaster-sync:
180 replicaCount: 1
181 extraEnv:
182 EXECUTE_INTERVAL: "10"
183 PLATFORM_API_HOST: "platform-api"
184 PLATFORM_API_PORT: "8000"
185 image:
186 repository: "docker.io/exastro/exastro-it-automation-by-ansible-towermaster-sync"
187 tag: ""
188 pullPolicy: IfNotPresent
189
190 ita-by-cicd-for-iac:
191 replicaCount: 1
192 extraEnv:
193 EXECUTE_INTERVAL: "10"
194 PLATFORM_API_HOST: "platform-api"
195 PLATFORM_API_PORT: "8000"
196 image:
197 repository: "docker.io/exastro/exastro-it-automation-by-cicd-for-iac"
198 tag: ""
199 pullPolicy: IfNotPresent
200
201 ita-by-collector:
202 replicaCount: 1
203 extraEnv:
204 EXECUTE_INTERVAL: "10"
205 PLATFORM_API_HOST: "platform-api"
206 PLATFORM_API_PORT: "8000"
207 image:
208 repository: "docker.io/exastro/exastro-it-automation-by-collector"
209 tag: ""
210 pullPolicy: IfNotPresent
211
212 ita-by-conductor-regularly:
213 replicaCount: 1
214 extraEnv:
215 EXECUTE_INTERVAL: "10"
216 PLATFORM_API_HOST: "platform-api"
217 PLATFORM_API_PORT: "8000"
218 image:
219 repository: "docker.io/exastro/exastro-it-automation-by-conductor-regularly"
220 tag: ""
221 pullPolicy: IfNotPresent
222
223 ita-by-conductor-synchronize:
224 replicaCount: 1
225 extraEnv:
226 EXECUTE_INTERVAL: "3"
227 PLATFORM_API_HOST: "platform-api"
228 PLATFORM_API_PORT: "8000"
229 image:
230 repository: "docker.io/exastro/exastro-it-automation-by-conductor-synchronize"
231 tag: ""
232 pullPolicy: IfNotPresent
233
234 ita-by-excel-export-import:
235 replicaCount: 1
236 extraEnv:
237 EXECUTE_INTERVAL: "10"
238 PLATFORM_API_HOST: "platform-api"
239 PLATFORM_API_PORT: "8000"
240 image:
241 repository: "docker.io/exastro/exastro-it-automation-by-excel-export-import"
242 tag: ""
243 pullPolicy: IfNotPresent
244
245 ita-by-execinstance-dataautoclean:
246 replicaCount: 1
247 extraEnv:
248 EXECUTE_INTERVAL: "10"
249 PLATFORM_API_HOST: "platform-api"
250 PLATFORM_API_PORT: "8000"
251 image:
252 repository: "docker.io/exastro/exastro-it-automation-by-execinstance-dataautoclean"
253 tag: ""
254 pullPolicy: IfNotPresent
255
256 ita-by-file-autoclean:
257 replicaCount: 1
258 extraEnv:
259 EXECUTE_INTERVAL: "10"
260 PLATFORM_API_HOST: "platform-api"
261 PLATFORM_API_PORT: "8000"
262 image:
263 repository: "docker.io/exastro/exastro-it-automation-by-file-autoclean"
264 tag: ""
265 pullPolicy: IfNotPresent
266
267 ita-by-hostgroup-split:
268 replicaCount: 1
269 extraEnv:
270 EXECUTE_INTERVAL: "10"
271 PLATFORM_API_HOST: "platform-api"
272 PLATFORM_API_PORT: "8000"
273 image:
274 repository: "docker.io/exastro/exastro-it-automation-by-hostgroup-split"
275 tag: ""
276 pullPolicy: IfNotPresent
277
278 ita-by-menu-create:
279 replicaCount: 1
280 extraEnv:
281 EXECUTE_INTERVAL: "10"
282 PLATFORM_API_HOST: "platform-api"
283 PLATFORM_API_PORT: "8000"
284 image:
285 repository: "docker.io/exastro/exastro-it-automation-by-menu-create"
286 tag: ""
287 pullPolicy: IfNotPresent
288
289 ita-by-menu-export-import:
290 replicaCount: 1
291 extraEnv:
292 EXECUTE_INTERVAL: "10"
293 PLATFORM_API_HOST: "platform-api"
294 PLATFORM_API_PORT: "8000"
295 image:
296 repository: "docker.io/exastro/exastro-it-automation-by-menu-export-import"
297 tag: ""
298 pullPolicy: IfNotPresent
299
300 ita-by-oase-conclusion:
301 replicaCount: 1
302 extraEnv:
303 EXECUTE_INTERVAL: "10"
304 PLATFORM_API_HOST: "platform-api"
305 PLATFORM_API_PORT: "8000"
306 image:
307 repository: "docker.io/exastro/exastro-it-automation-by-oase-conclusion"
308 tag: ""
309 pullPolicy: IfNotPresent
310
311 ita-by-terraform-cli-execute:
312 replicaCount: 1
313 extraEnv:
314 EXECUTE_INTERVAL: "3"
315 PLATFORM_API_HOST: "platform-api"
316 PLATFORM_API_PORT: "8000"
317 image:
318 repository: "docker.io/exastro/exastro-it-automation-by-terraform-cli-execute"
319 tag: ""
320 pullPolicy: IfNotPresent
321
322 ita-by-terraform-cli-vars-listup:
323 replicaCount: 1
324 extraEnv:
325 EXECUTE_INTERVAL: "10"
326 PLATFORM_API_HOST: "platform-api"
327 PLATFORM_API_PORT: "8000"
328 image:
329 repository: "docker.io/exastro/exastro-it-automation-by-terraform-cli-vars-listup"
330 tag: ""
331 pullPolicy: IfNotPresent
332
333 ita-by-terraform-cloud-ep-execute:
334 replicaCount: 1
335 extraEnv:
336 EXECUTE_INTERVAL: "3"
337 PLATFORM_API_HOST: "platform-api"
338 PLATFORM_API_PORT: "8000"
339 image:
340 repository: "docker.io/exastro/exastro-it-automation-by-terraform-cloud-ep-execute"
341 tag: ""
342 pullPolicy: IfNotPresent
343
344 ita-by-terraform-cloud-ep-vars-listup:
345 replicaCount: 1
346 extraEnv:
347 EXECUTE_INTERVAL: "10"
348 PLATFORM_API_HOST: "platform-api"
349 PLATFORM_API_PORT: "8000"
350 image:
351 repository: "docker.io/exastro/exastro-it-automation-by-terraform-cloud-ep-vars-listup"
352 tag: ""
353 pullPolicy: IfNotPresent
354
355 ita-web-server:
356 replicaCount: 1
357 image:
358 repository: "docker.io/exastro/exastro-it-automation-web-server"
359 tag: ""
360 pullPolicy: IfNotPresent
361
362 ita-migration:
363 extraEnv:
364 PLATFORM_API_HOST: "platform-api"
365 PLATFORM_API_PORT: "8000"
366 image:
367 repository: "docker.io/exastro/exastro-it-automation-migration"
368 tag: ""
369 pullPolicy: IfNotPresent
370
371exastro-platform:
372 platform-api:
373 image:
374 repository: "docker.io/exastro/exastro-platform-api"
375 tag: ""
376
377 platform-auth:
378 extraEnv:
379 # Please set the URL to access
380 EXTERNAL_URL: ""
381 EXTERNAL_URL_MNG: ""
382 ingress:
383 enabled: true
384 hosts:
385 - host: exastro-suite.example.local
386 paths:
387 - path: /
388 pathType: Prefix
389 backend: "http"
390 - host: exastro-suite-mng.example.local
391 paths:
392 - path: /
393 pathType: Prefix
394 backend: "httpMng"
395 tls: []
396 # - secretName: chart-example-tls
397 # hosts:
398 # - chart-example.local
399 secrets: []
400 # - name: chart-example-tls
401 # certificate: |-
402 # -----BEGIN CERTIFICATE-----
403 # ...
404 # -----END CERTIFICATE-----
405 # key: |-
406 # -----BEGIN PRIVATE KEY-----
407 # ...
408 # -----END PRIVATE KEY-----
409 service:
410 type: ClusterIP
411 # http:
412 # nodePort: 30080
413 # httpMng:
414 # nodePort: 30081
415 image:
416 repository: "docker.io/exastro/exastro-platform-auth"
417 tag: ""
418
419 platform-job:
420 extraEnv:
421 # LOG_LEVEL: "INFO"
422 # SUB_PROCESS_TERMINATE_REQUEST_SECONDS: "1800"
423 # SUB_PROCESS_ACCEPTABLE: "2"
424 # SUB_PROCESS_MAX_JOBS: "10"
425 # SUB_PROCESS_WATCH_INTERVAL_SECONDS: "1.0"
426 # SUB_PROCESS_DB_RECONNECT_INTERVAL_SECONDS: "60"
427 # SUB_PROCESS_DB_HEALTH_CHECK_INTERVAL_SECONDS: "5"
428 # SUB_PROCESS_MAX_CANCEL_TIMEOUT: "10"
429 # JOB_STATUS_WATCH_INTERVAL_SECONDS: "1.0"
430 # JOB_CANCEL_TIMEOUT_SECONDS: "5.0"
431 # JOB_NOTIFICATION_TIMEOUT_SECONDS: "20"
432 # JOB_NOTIFICATION_TEAMS_CONNECTION_TIMEOUT: "3.0"
433 # JOB_NOTIFICATION_TEAMS_READ_TIMEOUT: "10.0"
434 # JOB_NOTIFICATION_SMTP_TIMEOUT: "10.0"
435 # JOB_NOTIFICATION_SMTPS_SSL_VERIFY_ENABLED: "TRUE"
436 # JOB_FORCE_UPDATE_STATUS_TIMEOUT_SECONDS: "60"
437 # JOB_FORCE_UPDATE_STATUS_INTERVAL_SECONDS: "180"
438 # JOB_FORCE_UPDATE_STATUS_PROGRASS_SECONDS: "600"
439 image:
440 repository: "docker.io/exastro/exastro-platform-job"
441 tag: ""
442
443 platform-migration:
444 image:
445 repository: "docker.io/exastro/exastro-platform-migration"
446 tag: ""
447
448 platform-web:
449 image:
450 repository: "docker.io/exastro/exastro-platform-web"
451 tag: ""
452
453 mariadb:
454 enabled: true
455 image:
456 repository: "docker.io/mariadb"
457 tag: "10.11"
458 pullPolicy: IfNotPresent
459 imagePullSecrets: []
460 persistence:
461 enabled: true
462 accessMode: ReadWriteOnce
463 size: 20Gi
464 storageClass: "-" # e.g.) azurefile or - (None)
465 matchLabels:
466 name: pv-database
467 matchExpressions:
468 # - {key: name, operator: In, values: [pv-database]}
469 dbSetup:
470 dbConfInfo:
471 name: mysql-server-conf-config
472 customCnf: |-
473 [mysqld]
474 character-set-server=utf8mb4
475 collation-server=utf8mb4_bin
476 secure_file_priv=/tmp
477 lower_case_table_names=1
478 [client]
479 default-character-set=utf8mb4
480 resources:
481 requests:
482 memory: "256Mi"
483 cpu: "1m"
484 limits:
485 memory: "2Gi"
486 cpu: "4"
487
488 keycloak:
489 enabled: true
490 image:
491 repository: "docker.io/exastro/keycloak"
492 tag: ""
493 pullPolicy: IfNotPresent
494 extraEnv:
495 # If you use Azure MySQL, add options like below
496 # KC_DB_URL_PROPERTIES: "?useSSL=false"
497 resources: {}
498 # requests:
499 # memory: "256Mi"
500 # cpu: "1m"
501 # limits:
502 # memory: "2Gi"
503 # cpu: "4"
504
505 gitlab:
506 enabled: false
507 extraEnv:
508 GITLAB_OMNIBUS_CONFIG: |
509 postgresql['shared_buffers'] = "2048MB"
510 postgresql['work_mem'] = "128MB"
511 postgresql['maintenance_work_mem'] = "128MB"
512 postgresql['effective_cache_size'] = "128MB"
513 postgresql['checkpoint_segments'] = 16
514 postgresql['checkpoint_timeout'] = "10min"
515 external_url 'http://gitlab:40080'
516 nginx['listen_port'] = 40080
517 gitlab_rails['initial_root_password'] = "${GITLAB_ROOT_PASSWORD:-}"
518 gitlab_rails['registry_enabled'] = false;
519 gitlab_rails['db_prepared_statements'] = false;
520 gitlab_rails['monitoring_whitelist'] = ['0.0.0.0/0']
521 # gitlab_rails['env'] = {'MALLOC_CONF' => 'dirty_decay_ms:1000,muzzy_decay_ms:1000'}
522 # puma['worker_processes'] = 0
523 prometheus_monitoring['enable'] = false
524 # sidekiq['max_concurrency'] = 10
525 # gitaly['env'] = {'MALLOC_CONF' => 'dirty_decay_ms:1000,muzzy_decay_ms:1000', 'GITALY_COMMAND_SPAWN_MAX_PARALLEL' => '2'}
526 GITLAB_POST_RECONFIGURE_SCRIPT: |
527 while ! curl -sfI -o /dev/null http://localhost:40080/-/readiness;
528 do
529 echo "GitLab service is not ready."
530 sleep 1
531 done
532 echo "GitLab service started normally"
533 curl -Ssf -H "PRIVATE-TOKEN: ${GITLAB_ROOT_TOKEN:-}" "http://localhost:40080/api/v4/version" || (
534 gitlab-rails runner "token = User.find_by_username('root').personal_access_tokens.create(scopes: [:api, :write_repository, :sudo], name: 'exastro system token'); token.set_token('${GITLAB_ROOT_TOKEN:-}'); token.save!"
535 )
536 echo "GitLab post reconfigure script ended."
537 image:
538 repository: "docker.io/gitlab/gitlab-ce"
539 tag: "15.11.13-ce.0"
540 pullPolicy: IfNotPresent
541 # Overrides the image tag whose default is the chart appVersion.
542 persistence:
543 enabled: true
544 volumeName: pv-gitlab
545 accessMode: ReadWriteMany
546 size: 20Gi
547 storageClass: "-" # e.g.) azurefile or - (None)
548 matchLabels:
549 name: pv-gitlab
550 matchExpressions:
551 # - {key: name, operator: In, values: [pv-gitlab]}
552 resources: {}
553 # requests:
554 # memory: "4Gi"
555 # cpu: "4"
556 # limits:
557 # memory: "8Gi"
558 # cpu: "8"
559 service:
560 type: ClusterIP
561 name: gitlab
562 port: 40080
563 # nodePort: 30082
564
565 mongo:
566 enabled: true
567 image:
568 repository: "docker.io/mongo"
569 pullPolicy: IfNotPresent
570 # Overrides the image tag whose default is the chart appVersion.
571 tag: "6.0"
572 persistence:
573 enabled: true
574 accessMode: ReadWriteOnce
575 size: 20Gi
576 storageClass: "-" # e.g.) azurefile, local-path or - (None)
577 matchLabels:
578 # release: "pv-mongo"
579 matchExpressions:
580 # - {key: name, operator: In, values: [pv-mongo]}
581 dbSetup:
582 dbConfInfo:
583 name: mongo-server-conf-config
584 customCnf: |
585 systemLog:
586 verbosity: 0
587 # destination: file
588 # path: /root/logs/mongod.log
589 timeStampFormat: iso8601-utc
590 # storage:
591 # directoryPerDB: true
592 # dbPath: /root/data
593 # engine: wiredTiger
594 # wiredTiger:
595 # engineConfig:
596 # cacheSizeGB: 1
597 # journal:
598 # enabled: true
599 # processManagement:
600 # fork: true
601 # net:
602 # port: 27017
603 # bindIp: 0.0.0.0
604 # security:
605 # authorization: enabled
606 resources: {}
607 # requests:
608 # memory: "4Gi"
609 # cpu: "4"
610 # limits:
611 # memory: "8Gi"
612 # cpu: "4"
613 affinity:
614 podAntiAffinity:
615 requiredDuringSchedulingIgnoredDuringExecution:
616 - labelSelector:
617 matchExpressions:
618 - key: name
619 operator: In
620 values:
621 - mongo
622 topologyKey: kubernetes.io/hostname
サービス公開の設定¶
exastro.yaml を編集しサービス公開に必要なパラメータを設定していきます。ここではNodePortを使用する方法を例に記載しています。
EXTERNAL_URLとEXTERNAL_URL_MNGはExastroをインストールするサーバのIPアドレスを指定します。
EXTERNAL_URL: "http://xx.xx.xx.xx:30080"
EXTERNAL_URL_MNG: "http://xx.xx.xx.xx:30081"
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml
+++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_nodeport_setting.yaml
@@ -377,10 +377,10 @@
platform-auth:
extraEnv:
# Please set the URL to access
- EXTERNAL_URL: ""
- EXTERNAL_URL_MNG: ""
+ EXTERNAL_URL: "http://10.10.10.10:30080"
+ EXTERNAL_URL_MNG: "http://10.10.10.10:30081"
ingress:
- enabled: true
+ enabled: false
hosts:
- host: exastro-suite.example.local
paths:
@@ -407,11 +407,11 @@
# ...
# -----END PRIVATE KEY-----
service:
- type: ClusterIP
- # http:
- # nodePort: 30080
- # httpMng:
- # nodePort: 30081
+ type: NodePort
+ http:
+ nodePort: 30080
+ httpMng:
+ nodePort: 30081
image:
repository: "docker.io/exastro/exastro-platform-auth"
tag: ""
データベース連携¶
Exastro サービスを利用するためには、CMDB やオーガナイゼーションの管理のためのデータベースが必要となります。
データベースコンテナの root パスワードを作成し、他のコンテナからもアクセスできるように作成した root アカウントのパスワードを設定します。
また、データベースのデータを永続化するために利用するストレージを指定します。
ここではデータベースコンテナ 及び hostPathを使用する方法を例に記載しています。
警告
DB_ADMIN_USER と MONGO_ADMIN_USER で指定するDBの管理ユーザには、データベースとユーザを作成する権限が必要です。
警告
認証情報などはすべて平文で問題ありません。(Base64エンコードは不要)
- データベースコンテナの設定データベースコンテナの root パスワードを設定します。また、データベースのデータを永続化するために利用するストレージを指定します。
表 37 共通設定 (Exastro 共用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.databaseDefinition.name
Exastro 共用データベースの定義名
不可
"mariadb"
global.databaseDefinition.enabled
Exastro 共用データベースの定義の利用有無
不可
true
global.databaseDefinition.secret.MARIADB_ROOT_PASSWORD
Exastro 共用データベースの root アカウントに設定するパスワード(エンコードなし)
必須
任意の文字列
global.databaseDefinition.persistence.enabled
Exastro 共用データベースのデータ永続化の有効フラグ
可
"true" (デフォルト): データを永続化する"false": データを永続化しないglobal.databaseDefinition.persistence.reinstall
再インストール時にデータ領域の初期化の要否
可 (データ永続化時)
"true" (デフォルト): データを初期化(削除)する"false": データを初期化(削除)しないglobal.databaseDefinition.persistence.accessMode
永続ボリュームのアクセスモードの指定。
不可
"ReadWriteOnce"
global.databaseDefinition.persistence.size
永続ボリュームのディスク容量
可 (データ永続化時)
"20Gi"
global.databaseDefinition.persistence.volumeType
永続ボリュームのボリュームタイプ
可 (現在無効)
"hostPath" (デフォルト): Kubernetes クラスタのノード上にデータを保存(非推奨)"AKS": AKS のストレージクラスを利用global.databaseDefinition.persistence.storageClass
永続ボリュームにストレージクラスを利用する場合のクラスを指定
可 (データ永続化時)
"-" (デフォルト): ストレージクラスを指定しない。ストレージクラス名: クラウドプロバイダなどから提供されるストレージクラス名を指定。--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_database_hostpath.yaml @@ -460,7 +460,7 @@ persistence: enabled: true accessMode: ReadWriteOnce - size: 20Gi + size: XXGi # 必要な容量に変更 storageClass: "-" # e.g.) azurefile or - (None) matchLabels: name: pv-database
- Exastro IT Automation 用データベースの設定Exastro IT Automation コンテナがデータベースに接続できるようにするために、データベース連携 で作成した root アカウントのパスワードを設定します。
表 38 共通設定 (Exastro IT Automation 用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.itaDatabaseDefinition.name
Exastro IT Automation 用データベースの定義名
不可
"ita-database"
global.itaDatabaseDefinition.enabled
Exastro IT Automation 用データベースの定義の利用有無
不可
true
global.itaDatabaseDefinition.config.DB_VENDOR
Exastro IT Automation 用データベースで使用するデータベース
可 (外部データベース利用時)
"mariadb" (デフォルト): MariaDB を利用"mysql": MySQL を利用global.itaDatabaseDefinition.config.DB_HOST
Exastro IT Automation 用データベース利用するDBデフォルト状態では、同一の Kubernetes クラスタ内にデプロイされるコンテナを指定しています。クラスタ外部の DB を利用する場合には設定が必要となります。可 (外部データベース利用時)
"mariadb"
global.itaDatabaseDefinition.config.DB_PORT
Exastro IT Automation 用データベースで利用するポート番号(TCP)
可 (外部データベース利用時)
"3306"
global.itaDatabaseDefinition.config.DB_DATABASE
Exastro IT Automation 用データベースで利用するデータベース名
可 (外部データベース利用時)
"platform"
global.itaDatabaseDefinition.secret.DB_ADMIN_USER
Exastro IT Automation 用データベースで利用する管理権限を持つDBユーザ名
必須
管理権限を持つDBユーザ名
global.itaDatabaseDefinition.secret.DB_ADMIN_PASSWORD
Exastro IT Automation 用データベースで利用する管理権限を持つDBユーザのパスワード(エンコードなし)
必須
管理権限を持つDBユーザ名のパスワード
global.itaDatabaseDefinition.secret.DB_USER
Exastro IT Automation 用データベースに作成するDBユーザ名。指定した DB ユーザが作成される。必須
任意の文字列
global.itaDatabaseDefinition.secret.DB_PASSWORD
Exastro IT Automation 用データベースに作成するDBユーザのパスワード(エンコードなし)
必須
任意の文字列
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_database_ita_setting.yaml @@ -27,7 +27,7 @@ DB_DATABASE: "ITA_DB" secret: DB_ADMIN_USER: "root" - DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm" + DB_ADMIN_PASSWORD: "your-admin-password" # 「1. データベースコンテナの設定」で設定したコンテナデータベースの root のパスワード DB_USER: "ITA_USER" DB_PASSWORD: "Ch@ngeMeITADB" pfGlobalDefinition:
- Exastro 共通基盤用データベースの設定Exastro 共通基盤のコンテナがデータベースに接続できるようにするために、「1. データベースコンテナの設定」で作成した root アカウントのパスワードを設定します。
表 39 共通設定 (Exastro 共通基盤用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.pfDatabaseDefinition.name
認証機能用データベースの定義名
不可
"pf-database"
global.pfDatabaseDefinition.enabled
認証機能用データベースの定義の有効有無
不可
true
global.pfDatabaseDefinition.config.DB_VENDOR
認証機能用データベースで使用するデータベース
可 (外部データベース利用時)
"mariadb" (デフォルト): MariaDB を利用"mysql": MySQL を利用global.pfDatabaseDefinition.config.DB_HOST
認証機能用データベース利用するDBデフォルト状態では、同一の Kubernetes クラスタ内にデプロイされるコンテナを指定しています。クラスタ外部の DB を利用する場合には設定が必要となります。可 (外部データベース利用時)
"mariadb"
global.pfDatabaseDefinition.config.DB_PORT
認証機能用データベースで利用するポート番号(TCP)
可 (外部データベース利用時)
"3306"
global.pfDatabaseDefinition.config.DB_DATABASE
認証機能用データベースで利用するデータベース名
可 (外部データベース利用時)
"platform"
global.pfDatabaseDefinition.secret.DB_ADMIN_USER
認証機能用データベースで利用する管理権限を持つDBユーザ名
必須
管理権限を持つDBユーザ名
global.pfDatabaseDefinition.secret.DB_ADMIN_PASSWORD
認証機能用データベースで利用する管理権限を持つDBユーザのパスワード(エンコードなし)
必須
管理権限を持つDBユーザ名のパスワード
global.pfDatabaseDefinition.secret.DB_USER
認証機能用データベースに作成するDBユーザ名。指定した DB ユーザが作成される。必須
任意の文字列
global.pfDatabaseDefinition.secret.DB_PASSWORD
認証機能用データベースに作成するDBユーザのパスワード(エンコードなし)
必須
任意の文字列
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_database_pf_setting.yaml @@ -58,7 +58,7 @@ DB_DATABASE: "platform" secret: DB_ADMIN_USER: "root" - DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm" + DB_ADMIN_PASSWORD: "your-admin-password" # 「1. データベースコンテナの設定」で設定したコンテナデータベースの root のパスワード DB_USER: "pf-user" DB_PASSWORD: "Ch@ngeMePFDB" keycloakDefinition:
OASE用データベースの設定
OASE用データベースの接続情報を設定します。警告
MongoDBのユーザやデータベースを「自動払い出し( オーガナイゼーション作成 )」で利用する場合は、MONGO_HOST の指定が必要です。MONGO_ADMIN_USER がユーザやデータベースの作成・削除が可能（rootロールまたは同等の権限）である必要があります。上記の権限がない場合は「Python接続文字列( オーガナイゼーション作成 )」の指定が必要です。また、自動払い出しを利用しない場合は MONGO_HOST の指定は不要です。表 40 OASE設定 (Exastro OASE用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.mongoDefinition.config.MONGO_PROTOCOL
OASE用データベースで利用するDBのプロトコル可
"http"
global.mongoDefinition.config.MONGO_HOST
OASE用データベース利用するDBデフォルト状態では、同一の Kubernetes クラスタ内にデプロイされるコンテナを指定しています。クラスタ外部の DB を利用する場合には設定が必要となります。自動払い出しを利用しない場合は、""（空）を指定してください。可 (外部データベース利用時)
"mongo"
global.mongoDefinition.config.MONGO_PORT
OASE用データベースで利用するポート番号(TCP)
可 (外部データベース利用時)
"27017"
global.mongoDefinition.secret.MONGO_ADMIN_USER
OASE用データベースで利用する管理権限を持つDBユーザ名
必須
管理権限を持つDBユーザ名
global.mongoDefinition.secret.MONGO_ADMIN_PASSWORD
OASE用データベースで利用する管理権限を持つDBユーザのパスワード(エンコードなし)
必須
管理権限を持つDBユーザ名のパスワード
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_database_mongo_setting.yaml @@ -81,8 +81,8 @@ MONGO_HOST: "mongo" # "mongo" if use container. MONGO_PORT: "27017" secret: - MONGO_ADMIN_USER: "admin" - MONGO_ADMIN_PASSWORD: "Ch@ngeMeMGAdm" + MONGO_ADMIN_USER: "your-admin-account" # OASE用データベースの管理者ユーザ + MONGO_ADMIN_PASSWORD: "your-admin-password" # OASE用データベースの管理者ユーザのパスワード exastro-it-automation: ita-api-admin: @@ -621,3 +621,4 @@ - mongo topologyKey: kubernetes.io/hostname +
MongoDBコンテナの設定
データベースのデータを永続化するために利用するストレージを指定します警告
MongoDBコンテナを利用しない場合、exastro-platform.mongo.enabled をfalseに指定して下さい。表 41 MongoDB コンテナのオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
exastro-platform.mongo.enabled
MongoDB コンテナのデプロイの有無
可
true (デフォルト): MongoDB コンテナをデプロイします。false : MongoDB コンテナをデプロイしません。exastro-platform.mongo.image.repository
コンテナイメージのリポジトリ名
不可
"mongo"
exastro-platform.mongo.image.pullPolicy
イメージプルポリシー
可
IfNotPresent (デフォルト): コンテナイメージが存在しない場合のみプルAlways: 毎回必ずプルNone: プルしないexastro-platform.mongo.image.tag
コンテナイメージのタグ
不可
"6.0"
exastro-platform.mongo.persistence.enabled
Exastro 共用データベースのデータ永続化の有効フラグ
可
true (デフォルト): データを永続化するfalse: データを永続化しないexastro-platform.mongo.persistence.reinstall
再インストール時にデータ領域の初期化の要否
不可
true : データを初期化(削除)するfalse (デフォルト): データを初期化(削除)しないexastro-platform.mongo.persistence.accessMode
永続ボリュームのアクセスモードの指定。
不可
"ReadWriteOnce"
exastro-platform.mongo.persistence.size
永続ボリュームのディスク容量
可 (データ永続化時)
"20Gi"
exastro-platform.mongo.persistence.storageClass
永続ボリュームにストレージクラスを利用する場合のクラスを指定
可 (データ永続化時)
- (デフォルト): ストレージクラスを指定しない。ストレージクラス名: クラウドプロバイダなどから提供されるストレージクラス名を指定。exastro-platform.mongo.persistence.matchLabels.name
利用する永続ボリューム名を指定
不可
"コメントアウト"
exastro-platform.mongo.resources.requests.memory
メモリ要求
可
"256Mi"
exastro-platform.mongo.resources.requests.cpu
CPU要求
可
"1m"
exastro-platform.mongo.resources.limits.memory
メモリ上限
可
"2Gi"
exastro-platform.mongo.resources.limits.cpu
CPU上限
可
"4"
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_mongodb_hostpath.yaml @@ -572,7 +572,7 @@ persistence: enabled: true accessMode: ReadWriteOnce - size: 20Gi + size: XXGi storageClass: "-" # e.g.) azurefile, local-path or - (None) matchLabels: # release: "pv-mongo" @@ -621,3 +621,4 @@ - mongo topologyKey: kubernetes.io/hostname +
アプリケーションの DB ユーザー設定¶
Exastro でアプリケーションのために作成する DB ユーザーの設定をします。
設定例¶
下記のアプリケーションが利用・作成する DB ユーザーをそれぞれ設定します。
Exastro IT Automation
Exastro 共通基盤
Keycloak
警告
認証情報などはすべて平文で問題ありません。(Base64エンコードは不要)
- Exastro IT Automation 用データベースの設定アプリケーションが利用・作成する DB ユーザーを設定します。
表 42 共通設定 (Exastro IT Automation 用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.itaDatabaseDefinition.name
Exastro IT Automation 用データベースの定義名
不可
"ita-database"
global.itaDatabaseDefinition.enabled
Exastro IT Automation 用データベースの定義の利用有無
不可
true
global.itaDatabaseDefinition.config.DB_VENDOR
Exastro IT Automation 用データベースで使用するデータベース
可 (外部データベース利用時)
"mariadb" (デフォルト): MariaDB を利用"mysql": MySQL を利用global.itaDatabaseDefinition.config.DB_HOST
Exastro IT Automation 用データベース利用するDBデフォルト状態では、同一の Kubernetes クラスタ内にデプロイされるコンテナを指定しています。クラスタ外部の DB を利用する場合には設定が必要となります。可 (外部データベース利用時)
"mariadb"
global.itaDatabaseDefinition.config.DB_PORT
Exastro IT Automation 用データベースで利用するポート番号(TCP)
可 (外部データベース利用時)
"3306"
global.itaDatabaseDefinition.config.DB_DATABASE
Exastro IT Automation 用データベースで利用するデータベース名
可 (外部データベース利用時)
"platform"
global.itaDatabaseDefinition.secret.DB_ADMIN_USER
Exastro IT Automation 用データベースで利用する管理権限を持つDBユーザ名
必須
管理権限を持つDBユーザ名
global.itaDatabaseDefinition.secret.DB_ADMIN_PASSWORD
Exastro IT Automation 用データベースで利用する管理権限を持つDBユーザのパスワード(エンコードなし)
必須
管理権限を持つDBユーザ名のパスワード
global.itaDatabaseDefinition.secret.DB_USER
Exastro IT Automation 用データベースに作成するDBユーザ名。指定した DB ユーザが作成される。必須
任意の文字列
global.itaDatabaseDefinition.secret.DB_PASSWORD
Exastro IT Automation 用データベースに作成するDBユーザのパスワード(エンコードなし)
必須
任意の文字列
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_db_user_ita.yaml @@ -28,8 +28,8 @@ secret: DB_ADMIN_USER: "root" DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm" - DB_USER: "ITA_USER" - DB_PASSWORD: "Ch@ngeMeITADB" + DB_USER: "ita-db-user" # Exastro IT Automation のアプリが使うDBユーザー + DB_PASSWORD: "ita-db-user-password" # Exastro IT Automation のアプリが使うDBユーザーのパスワード pfGlobalDefinition: config: DEFAULT_LANGUAGE: "ja"
- Keycloak 用データベースの設定アプリケーションが利用・作成する DB ユーザーを設定します。
表 43 共通設定 (Keycloak) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.keycloakDefinition.name
Keycloak の定義名
不可
keycloak
global.keycloakDefinition.enabled
Keycloak の定義の利用有無
不可
true
global.keycloakDefinition.config.API_KEYCLOAK_PROTOCOL
Keycloak API エンドポイントのプロトコル
不可
"http”
global.keycloakDefinition.config.API_KEYCLOAK_HOST
Keycloak API エンドポイントのホスト名、もしくは、FQDN
不可
"keycloak"
global.keycloakDefinition.config.API_KEYCLOAK_PORT
Keycloak API エンドポイントのポート番号
不可
"8080"
global.keycloakDefinition.config.KEYCLOAK_PROTOCOL
Keycloak エンドポイントのプロトコル
不可
"http"
global.keycloakDefinition.config.KEYCLOAK_HOST
Keycloak エンドポイントのホスト名、もしくは、FQDN
不可
"keycloak"
global.keycloakDefinition.config.KEYCLOAK_PORT
Keycloak API エンドポイントのポート番号
不可
"8080"
global.keycloakDefinition.config.KEYCLOAK_MASTER_REALM
Keycloak のマスターレルム名
不可
"master"
global.keycloakDefinition.config.KEYCLOAK_DB_DATABASE
Keycloak が利用するデータベース名
不可
"keycloak"
global.keycloakDefinition.secret.SYSTEM_ADMIN
Keycloak のマスターレルムにおける管理権限を持ったユーザ名を指定。指定した Keycloak ユーザが作成される。※KEYCLOAK_USER→SYSTEM_ADMINに変更必須
任意の文字列
global.keycloakDefinition.secret.SYSTEM_ADMIN_PASSWORD
Keycloak のマスターレルムにおける管理権限を持ったユーザに設定するパスワード(エンコードなし)※KEYCLOAK_PASSWORD→SYSTEM_ADMIN_PASSWORDに変更必須
任意の文字列
global.keycloakDefinition.secret.KEYCLOAK_DB_USER
Keycloak が使用するデータベースユーザ。指定した DB ユーザが作成される。必須
任意の文字列
global.keycloakDefinition.secret.KEYCLOAK_DB_PASSWORD
Keycloak が使用するデータベースユーザのパスワード(エンコードなし)
必須
任意の文字列
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_db_user_keycloak.yaml @@ -65,8 +65,8 @@ secret: SYSTEM_ADMIN: "admin" SYSTEM_ADMIN_PASSWORD: "Ch@ngeMeKCAdm" - KEYCLOAK_DB_USER: "keycloak" - KEYCLOAK_DB_PASSWORD: "Ch@ngeMeKCADB" + KEYCLOAK_DB_USER: "keycloak-db-user" # Keycloak が使うDBユーザー + KEYCLOAK_DB_PASSWORD: "keycloak-db-user-password" # Keycloak が使うDBユーザーのパスワード gitlabDefinition: config: GITLAB_PROTOCOL: "http"
- Exastro 共通基盤用データベースの設定アプリケーションが利用・作成する DB ユーザーを設定します。
表 44 共通設定 (Exastro 共通基盤用データベース) のオプションパラメータ¶ パラメータ
説明
変更
デフォルト値・選択可能な設定値
global.pfDatabaseDefinition.name
認証機能用データベースの定義名
不可
"pf-database"
global.pfDatabaseDefinition.enabled
認証機能用データベースの定義の有効有無
不可
true
global.pfDatabaseDefinition.config.DB_VENDOR
認証機能用データベースで使用するデータベース
可 (外部データベース利用時)
"mariadb" (デフォルト): MariaDB を利用"mysql": MySQL を利用global.pfDatabaseDefinition.config.DB_HOST
認証機能用データベース利用するDBデフォルト状態では、同一の Kubernetes クラスタ内にデプロイされるコンテナを指定しています。クラスタ外部の DB を利用する場合には設定が必要となります。可 (外部データベース利用時)
"mariadb"
global.pfDatabaseDefinition.config.DB_PORT
認証機能用データベースで利用するポート番号(TCP)
可 (外部データベース利用時)
"3306"
global.pfDatabaseDefinition.config.DB_DATABASE
認証機能用データベースで利用するデータベース名
可 (外部データベース利用時)
"platform"
global.pfDatabaseDefinition.secret.DB_ADMIN_USER
認証機能用データベースで利用する管理権限を持つDBユーザ名
必須
管理権限を持つDBユーザ名
global.pfDatabaseDefinition.secret.DB_ADMIN_PASSWORD
認証機能用データベースで利用する管理権限を持つDBユーザのパスワード(エンコードなし)
必須
管理権限を持つDBユーザ名のパスワード
global.pfDatabaseDefinition.secret.DB_USER
認証機能用データベースに作成するDBユーザ名。指定した DB ユーザが作成される。必須
任意の文字列
global.pfDatabaseDefinition.secret.DB_PASSWORD
認証機能用データベースに作成するDBユーザのパスワード(エンコードなし)
必須
任意の文字列
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml +++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_db_user_pf.yaml @@ -59,8 +59,8 @@ secret: DB_ADMIN_USER: "root" DB_ADMIN_PASSWORD: "Ch@ngeMeDBAdm" - DB_USER: "pf-user" - DB_PASSWORD: "Ch@ngeMePFDB" + DB_USER: "pf-db-user" # Exastro 共通基盤が使うDBユーザー + DB_PASSWORD: "pf-db-password" # Exastro 共通基盤が使うDBユーザーのパスワード keycloakDefinition: secret: SYSTEM_ADMIN: "admin"
GitLab 連携設定¶
GitLab 連携のための接続情報を登録します。
警告
GitLab 連携を利用しない場合は、下記のように設定してください。
GITLAB_HOST: ""
パラメータ |
説明 |
変更 |
デフォルト値・選択可能な設定値 |
|---|---|---|---|
global.gitlabDefinition.name |
GitLab の定義名 |
不可 |
gitlab |
global.gitlabDefinition.enabled |
GitLab の定義の利用有無 |
不可 |
true |
global.gitlabDefinition.config.GITLAB_PROTOCOL |
GitLab エンドポイントのプロトコル |
可 |
http |
global.gitlabDefinition.config.GITLAB_HOST |
GitLab エンドポイントへのホスト名、もしくは、FQDN |
可 |
gitlab |
global.gitlabDefinition.config.GITLAB_PORT |
GitLab エンドポイントのポート番号 |
可 |
80 |
global.gitlabDefinition.secret.GITLAB_ROOT_PASSWORD |
GitLab の root 権限アカウントのユーザーパスワード |
必須 |
任意の文字列（8文字以上で予測可能な単語等は利用不可） |
global.gitlabDefinition.secret.GITLAB_ROOT_TOKEN |
GitLab の root 権限アカウントのアクセストークン |
必須 |
アクセエストークン(平文) |
警告
GITLAB_ROOT_TOKEN は下記の権限スコープが割り当てられたトークンが必要です。
・api
・write_repository
・sudo
下記は、GitLab 連携の設定例を記載しています。
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml
+++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_gitlab_setting.yaml
@@ -69,12 +69,12 @@
KEYCLOAK_DB_PASSWORD: "Ch@ngeMeKCADB"
gitlabDefinition:
config:
- GITLAB_PROTOCOL: "http"
- GITLAB_HOST: "" # "gitlab" if use container.
- GITLAB_PORT: "8080"
+ GITLAB_PROTOCOL: "接続プロトコル http or https"
+ GITLAB_HOST: "your.gitlab.endpoint" # 起動する Gitalb コンテナの公開時のURL。AAPから接続できる必要がある。
+ GITLAB_PORT: "30082" # 起動する Gitalb コンテナの公開時のポート番号
secret:
- GITLAB_ROOT_PASSWORD: "Ch@ngeMeGL"
- GITLAB_ROOT_TOKEN: "change-this-token"
+ GITLAB_ROOT_PASSWORD: "GitLabのRoot権限をユーザーパスワード"
+ GITLAB_ROOT_TOKEN: "GitLabのRoot権限を持ったトークン"
mongoDefinition:
config:
MONGO_PROTOCOL: "http"
システム管理者の作成¶
セットアップ時に システム管理者の初期ユーザーを作成するための情報を設定します。
パラメータ |
説明 |
変更 |
デフォルト値・選択可能な設定値 |
|---|---|---|---|
global.keycloakDefinition.name |
Keycloak の定義名 |
不可 |
keycloak |
global.keycloakDefinition.enabled |
Keycloak の定義の利用有無 |
不可 |
true |
global.keycloakDefinition.config.API_KEYCLOAK_PROTOCOL |
Keycloak API エンドポイントのプロトコル |
不可 |
"http” |
global.keycloakDefinition.config.API_KEYCLOAK_HOST |
Keycloak API エンドポイントのホスト名、もしくは、FQDN |
不可 |
"keycloak" |
global.keycloakDefinition.config.API_KEYCLOAK_PORT |
Keycloak API エンドポイントのポート番号 |
不可 |
"8080" |
global.keycloakDefinition.config.KEYCLOAK_PROTOCOL |
Keycloak エンドポイントのプロトコル |
不可 |
"http" |
global.keycloakDefinition.config.KEYCLOAK_HOST |
Keycloak エンドポイントのホスト名、もしくは、FQDN |
不可 |
"keycloak" |
global.keycloakDefinition.config.KEYCLOAK_PORT |
Keycloak API エンドポイントのポート番号 |
不可 |
"8080" |
global.keycloakDefinition.config.KEYCLOAK_MASTER_REALM |
Keycloak のマスターレルム名 |
不可 |
"master" |
global.keycloakDefinition.config.KEYCLOAK_DB_DATABASE |
Keycloak が利用するデータベース名 |
不可 |
"keycloak" |
global.keycloakDefinition.secret.SYSTEM_ADMIN |
Keycloak のマスターレルムにおける管理権限を持ったユーザ名を指定。
指定した Keycloak ユーザが作成される。
※KEYCLOAK_USER→SYSTEM_ADMINに変更
|
必須 |
任意の文字列 |
global.keycloakDefinition.secret.SYSTEM_ADMIN_PASSWORD |
Keycloak のマスターレルムにおける管理権限を持ったユーザに設定するパスワード(エンコードなし)
※KEYCLOAK_PASSWORD→SYSTEM_ADMIN_PASSWORDに変更
|
必須 |
任意の文字列 |
global.keycloakDefinition.secret.KEYCLOAK_DB_USER |
Keycloak が使用するデータベースユーザ。
指定した DB ユーザが作成される。
|
必須 |
任意の文字列 |
global.keycloakDefinition.secret.KEYCLOAK_DB_PASSWORD |
Keycloak が使用するデータベースユーザのパスワード(エンコードなし) |
必須 |
任意の文字列 |
--- /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro.yaml
+++ /home/runner/work/exastro-it-automation-docs/exastro-it-automation-docs/workspace/src/ja/2.6/installation/literal_includes/exastro_usercreate_system_manager.yaml
@@ -63,8 +63,8 @@
DB_PASSWORD: "Ch@ngeMePFDB"
keycloakDefinition:
secret:
- SYSTEM_ADMIN: "admin"
- SYSTEM_ADMIN_PASSWORD: "Ch@ngeMeKCAdm"
+ SYSTEM_ADMIN: "admin" # Exastro システムのシステム管理者のユーザー名
+ SYSTEM_ADMIN_PASSWORD: "admin-password" # Exastro システムのシステム管理者のユーザーパスワード
KEYCLOAK_DB_USER: "keycloak"
KEYCLOAK_DB_PASSWORD: "Ch@ngeMeKCADB"
gitlabDefinition:
永続ボリュームの設定¶
永続ボリュームの設定ファイルを作成します。
データベースのデータ永続化 (クラスタ内コンテナがある場合)、および、ファイルの永続化のために、永続ボリュームを設定する必要があります。
永続ボリュームの詳細については、 永続ボリューム - Kubernetes を参照してください。
ここではKubernetes のノード上のストレージ領域を使用する方法を例に記載しています。
注釈
監査ログを永続ボリュームに出力する際は、永続ボリュームの設定が必要となります。
Tip
hostpathで指定するディレクトリは、アクセス権を設定する必要があります
例） chmod 777 [該当のディレクトリ]
危険
データの永続化自体は可能ですが、コンピュートノードの増減や変更によりデータが消えてしまう可能性があるため本番環境では使用しないでください。
また、Azure で構築した AKS クラスタは、クラスタを停止すると AKS クラスターの Node が解放されるため、保存していた情報は消えてしまいます。そのため、Node が停止しないように注意が必要となります。
hostPath を使用した例を記載します。
vi pv-database.yaml
1# pv-database.yaml
2apiVersion: v1
3kind: PersistentVolume
4metadata:
5 name: pv-database
6spec:
7 claimRef:
8 name: pvc-mariadb
9 namespace: exastro
10 capacity:
11 storage: 20Gi
12 accessModes:
13 - ReadWriteOnce
14 persistentVolumeReclaimPolicy: Retain
15 hostPath:
16 path: /var/data/exastro-suite/exastro-platform/database
17 type: DirectoryOrCreate
vi pv-ita-common.yaml
1# pv-ita-common.yaml
2apiVersion: v1
3kind: PersistentVolume
4metadata:
5 name: pv-ita-common
6spec:
7 claimRef:
8 name: pvc-ita-global
9 namespace: exastro
10 capacity:
11 storage: 10Gi
12 accessModes:
13 - ReadWriteMany
14 persistentVolumeReclaimPolicy: Retain
15 hostPath:
16 path: /var/data/exastro-suite/exastro-it-automation/ita-common
17 type: DirectoryOrCreate
vi pv-mongo.yaml
1# pv-mongo.yaml
2apiVersion: v1
3kind: PersistentVolume
4metadata:
5 name: pv-mongo
6spec:
7 claimRef:
8 name: volume-mongo-storage-mongo-0
9 namespace: exastro
10 capacity:
11 storage: 20Gi
12 accessModes:
13 - ReadWriteOnce
14 persistentVolumeReclaimPolicy: Retain
15 hostPath:
16 path: /var/data/exastro-suite/exastro-platform/mongo
17 type: DirectoryOrCreate
vi pv-gitlab.yaml
1# pv-gitlab.yaml
2apiVersion: v1
3kind: PersistentVolume
4metadata:
5 name: pv-gitlab
6spec:
7 claimRef:
8 name: pvc-gitlab
9 namespace: exastro
10 capacity:
11 storage: 20Gi
12 accessModes:
13 - ReadWriteMany
14 persistentVolumeReclaimPolicy: Retain
15 hostPath:
16 path: /var/data/exastro-suite/exastro-platform/gitlab
17 type: DirectoryOrCreate
※ 監査ログを永続ボリュームに出力する際は、exastro.yamlに以下の設定が必要となります
pfAuditLogDefinition:
name: pf-auditlog
persistence:
- enabled: false
+ enabled: true
reinstall: false
accessMode: ReadWriteMany
size: 10Gi
volumeType: hostPath # e.g.) hostPath or AKS
storageClass: "-" # e.g.) azurefile or - (None)
vi pv-pf-auditlog.yaml
1# pv-pf-auditlog.yaml
2apiVersion: v1
3kind: PersistentVolume
4metadata:
5 name: pv-auditlog
6spec:
7 claimRef:
8 name: pvc-pf-auditlog
9 namespace: exastro
10 capacity:
11 storage: 10Gi
12 accessModes:
13 - ReadWriteMany
14 persistentVolumeReclaimPolicy: Retain
15 hostPath:
16 path: /var/log/exastro
17 type: DirectoryOrCreate
③kubespray及びkubernetesのコンテナイメージの取得¶
git clone を用いてkubesprayを取得します。
cd /tmp
git clone https://github.com/kubernetes-sigs/kubespray.git -b release-2.23
kubernetesのコンテナイメージ一覧を取得します。
cd /tmp/kubespray/contrib/offline
./generate_list.sh
cp -ip /tmp/kubespray/contrib/offline/temp/images.list /tmp/work/k8s-images.list
kubernetesのコンテナイメージを取得するシェルスクリプト作成します。
cd /tmp/work
vi k8s-images-save.sh
#!/bin/bash
mkdir k8s-images
readarray -t image_list < "./k8s-images.list"
for image in ${image_list[@]}
do
image_fullname=$(echo ${image})
image_name=$(basename ${image_fullname} | sed -e "s/:/-/" -e "s/docker.io//" -e "s/registry.k8s.io//" -e "s/quay.io//" -e "s/ghcr.io//")
if [ ! -e k8s-images/${image_name}.tar.gz ]; then
echo $image_fullname $image_name
docker pull ${image_fullname}
if [ $? -eq 0 ]; then
docker save ${image_fullname} | gzip -c > k8s-images/${image_name}.tar.gz
fi
fi
done
作成したシェルスクリプトを実行し、kubernetesのコンテナイメージを取得します。
chmod a+x k8s-images-save.sh
./k8s-images-save.sh
④パッケージファイルの取得¶
Ansible実行サーバにインストールするパッケージファイルをダウンロードします。
--releasever=xはAnsibleを実行するサーバのOSのバージョンを指定します。
インストール先のディレクトリは/tmp/pkg-repo 、/tmp/pip_whl とします。
# RPMパッケージのダウンロード
dnf install -y --downloadonly --downloaddir=/tmp/pkg-repo --installroot=/tmp/pkg-installroot --releasever=x \
docker-ce python3 python3-pip nginx gcc httpd systemd-devel keepalived
createrepo /tmp/pkg-repo
# Pythonパッケージのダウンロード
pip3.9 download -d /tmp/pip_whl -r /tmp/kubespray/requirements.txt
kubernetes内でインストールするパッケージファイルをダウンロードします。
--releasever=xはExastroをインストールするサーバのOSのバージョンを指定します。
インストール先のディレクトリは /tmp/k8s-repoとします。
# RPMパッケージのダウンロード
dnf install -y --downloadonly --downloaddir=/tmp/k8s-repo --installroot=/tmp/k8s-installroot --releasever=x \
conntrack-tools libnetfilter_cttimeout libnetfilter_cthelper libnetfilter_queue bash-completion \
e2fsprogs device-mapper-libs ipset libseccomp ipvsadm nss openssl python3-libselinux rsync socat \
unzip xfsprogs gssproxy libverto-libev keyutils nfs-utils libev rpcbind container-selinux iproute
createrepo /tmp/k8s-repo
manage-offline-files.shは「 NGINX_PORT=8080 」 及び ファイル最下部の「 sudo "${runtime}" container inspect nginx >/dev/null 2>&1 」以降の記載を削除します。
cd /tmp/kubespray/contrib/offline
cp manage-offline-files.sh manage-offline-files.sh.bk
vi manage-offline-files.sh
#!/bin/bash
CURRENT_DIR=$( dirname "$(readlink -f "$0")" )
OFFLINE_FILES_DIR_NAME="offline-files"
OFFLINE_FILES_DIR="${CURRENT_DIR}/${OFFLINE_FILES_DIR_NAME}"
OFFLINE_FILES_ARCHIVE="${CURRENT_DIR}/offline-files.tar.gz"
FILES_LIST=${FILES_LIST:-"${CURRENT_DIR}/temp/files.list"}
- NGINX_PORT=8080
- sudo "${runtime}" container inspect nginx >/dev/null 2>&1
- if [ $? -ne 0 ]; then
- sudo "${runtime}" run \
- --restart=always -d -p ${NGINX_PORT}:80 \
- --volume "${OFFLINE_FILES_DIR}:/usr/share/nginx/html/download" \
- --volume "${CURRENT_DIR}"/nginx.conf:/etc/nginx/nginx.conf \
- --name nginx nginx:alpine
- fi
manage-offline-files.shを実行します。
./manage-offline-files.sh
mv offline-files.tar.gz /tmp/work
注釈
取得したファイルはoffline-files.tar.gzとして圧縮されます。
offline-files.tar.gzが存在しない場合は以下のメッセージが表示されますが問題ありません。
rm: cannot remove '/tmp/kubespray/contrib/offline/offline-files.tar.gz': No such file or directory
⑤Exastroのコンテナイメージを取得¶
コンテナイメージをダウンロードするシェルスクリプトとコンテナイメージのリストを 30GB以上空き容量がある領域に作成します。
これら2つは同じディレクトリに作成する必要があります。
コンテナイメージのリストは Helm のテンプレートより作成します。
{
helm template exastro/exastro | grep 'image:' | sed -e 's/^\s*image:\s"\?\([^"]\+\)"\?\r\?/\1/g' | grep -v '{{';
# gitlabはHelm Chart内に存在しないので別に取得
echo "docker.io/gitlab/gitlab-ce:15.11.13-ce.0";
} | sort -u > exastro-images.list
コンテナイメージを取得するシェルスクリプト作成します。
vi exastro-images-save.sh
#!/bin/bash
ITA_VERSION=$1
if [ ! -d $1 ]; then
mkdir $ITA_VERSION
fi
readarray -t image_list < "./exastro-images.list"
for image in ${image_list[@]}
do
image_fullname=$(echo ${image})
image_name=$(basename ${image} | sed -e "s/:/-/")
if [ ! -e exastro-images/${image_name}.tar.gz ]; then
echo $image_fullname $image_name
docker pull ${image_fullname}
if [ $? -eq 0 ]; then
docker save ${image_fullname} | gzip -c > ${ITA_VERSION}/${image_name}.tar.gz
fi
fi
done
シェルスクリプトを実行し、コンテナイメージを取得します。x.x.x にはITAのバージョンを指定します。
完了するまでに数十分程度の時間がかかります。(通信環境やサーバースペックによって状況は異なります。)
chmod a+x exastro-images-save.sh
./exastro-images-save.sh x.x.x
⑥オフライン環境で使用するシェルスクリプト等を作成¶
シェルスクリプトを作成します。
ITA_VERSIONにはExastro IT Automation App Versionを記載します。
vi /tmp/work/exastro-images-load.sh
#!/bin/bash
ITA_VERSION=x.x.x
cd /tmp/work/${ITA_VERSION}
for file in *.tar.gz; do
/usr/local/bin/nerdctl load -i ${file}
done
IPaddressはAnsible実行サーバとして使用するサーバのIPアドレスを指定します。
vi /tmp/work/k8s-images-push.sh
#!/bin/bash
IPaddress=xx.xx.xx.xx:6000
image_list=$(docker images --format "{{.Repository}}:{{.Tag}}" | grep ${IPaddress})
IFS=$'\n'
for image in ${image_list}; do
new_image=$(echo "${image}" | sed -e "s|docker.io/||" -e "s|registry.k8s.io/||" -e "s|quay.io/||" -e "s|ghcr.io/||")
docker tag "${image}" "${new_image}"
docker push "${new_image}"
done
IPaddressはAnsible実行サーバとして使用するサーバのIPアドレスを指定します。
vi /tmp/work/k8s-images-load.sh
#!/bin/bash
IPaddress=xx.xx.xx.xx:6000
readarray -t image_list < k8s-images.list
for image in ${image_list[@]}
do
image_fullname=$(echo ${image} )
image_name=$(basename ${image_fullname} | sed -e "s/:/-/")
if [ -e k8s-images/${image_name}.tar.gz ]; then
docker load < k8s-images/${image_name}.tar.gz &&
docker tag ${image_fullname} ${IPaddress}/${image_fullname} &&
docker rmi ${image_fullname} &
fi
done
wait
Ansibleの実行先となるサーバを指定します。
vi inventory.yaml
[ControlMachine]
Ansible実行サーバのホスト名
[k8s-node1]
Exastroインストールサーバのホスト名
[K8S:children]
k8s-node1
パッケージファイルをインストールするyamlファイルを作成します。
vi preparation.yaml
以下の内容をコピー＆ペーストします。
preparation.yaml
1---
2- name: 資材配布など
3 hosts: K8S
4 tasks:
5 - name: k8s-nodeにディレクトリ作成
6 file:
7 path: /tmp/work
8 state: directory
9
10 - name: パッケージを展開(rpmファイル)
11 unarchive:
12 src: /tmp/work/k8s-repo.tar.gz
13 dest: /tmp/work
14 mode: 0755
15 remote_src: false
16
17 - name: パッケージを展開(offline-files)
18 unarchive:
19 src: /tmp/work/offline-files.tar.gz
20 dest: /tmp/work
21 mode: 0755
22 remote_src: false
23
24 - name: パッケージをインストールするシェルスクリプトをコピー
25 copy:
26 src: /tmp/work/k8s-pkg-install.sh
27 dest: /tmp/work
28 mode: 0755
29
30 - name: パッケージをインストールする
31 shell:
32 cmd: /tmp/work/k8s-pkg-install.sh
33 chdir: /tmp/work/k8s-repo
34
28行目と89行目のexastro-x.x.xx.tgzのバージョンは手順②で取得したバージョンに書き換えます。
また、永続ボリュームの設定ファイルは使用状況に合わせて適宜削除します。
vi install-exastro.yaml
install-exastro.yaml
1---
2- name: exastroのインストール
3 hosts: K8S
4 gather_facts: yes
5 tasks:
6 - name: helmを展開
7 shell:
8 cmd: tar xzvf /tmp/work/offline-files/get.helm.sh/helm*.tar.gz
9 chdir: /tmp/work/offline-files/get.helm.sh
10
11 - name: helmをコピー
12 shell:
13 cmd: cp /tmp/work/offline-files/get.helm.sh/linux-amd64/helm /usr/local/bin
14
15 - name: シェルスクリプトをコピー
16 copy:
17 src: /tmp/work/exastro-image-load.sh
18 dest: /tmp/work
19 mode: 0755
20
21 - name: exastroのコンテナイメージを展開
22 shell:
23 cmd: tar xzf /tmp/work/exastro-image.tar.gz
24 chdir: /tmp/work
25
26
27 - name: シェルスクリプトを実行
28 shell:
29 cmd: ./exastro-image-load.sh
30 chdir: /tmp/work
31
32 - name: exastro helm chartをコピー
33 copy:
34 src: /tmp/work/exastro-x.x.x.tgz
35 dest: /tmp/work
36 mode: 0755
37 remote_src: false
38
39 - name: exastro.yamlをコピー
40 copy:
41 src: /tmp/work/exastro.yaml
42 dest: /tmp/work
43 mode: 0755
44
45 - name: pv-database.yamlをコピー
46 copy:
47 src: /tmp/work/pv-database.yaml
48 dest: /tmp/work
49 remote_src: false
50 when: "'k8s-node1' in group_names"
51
52 - name: pv-ita-common.yamlをコピー
53 copy:
54 src: /tmp/work/pv-ita-common.yaml
55 dest: /tmp/work
56 remote_src: false
57 when: "'k8s-node1' in group_names"
58
59 - name: pv-mongo.yamlをコピー
60 copy:
61 src: /tmp/work/pv-mongo.yaml
62 dest: /tmp/work
63 remote_src: false
64 when: "'k8s-node1' in group_names"
65
66 - name: pv-gitlab.yaml をコピー
67 copy:
68 src: /tmp/work/pv-gitlab.yaml
69 dest: /tmp/work
70 remote_src: false
71 when: "'k8s-node1' in group_names"
72
73 - name: pv-pf-auditlog.yaml をコピー
74 copy:
75 src: /tmp/work/pv-pf-auditlog.yaml
76 dest: /tmp/work
77 remote_src: false
78 when: "'k8s-node1' in group_names"
79
80 - name: シェルスクリプトのコピー
81 copy:
82 src: /tmp/work/apply-pv.sh
83 dest: /tmp/work
84 mode: 0755
85 remote_src: false
86 when: "'k8s-node1' in group_names"
87
88 - name: シェルスクリプトを実行
89 shell:
90 cmd: /tmp/work/apply-pv.sh
91 chdir: /tmp/work
92 ignore_errors: true
93 when: "'k8s-node1' in group_names"
94
95 - name: exec exastro v2
96 shell:
97 cmd: /usr/local/bin/helm install exastro ./exastro-x.x.x.tgz --namespace exastro --create-namespace --values exastro.yaml
98 chdir: /tmp/work
99 when: "'k8s-node1' in group_names"
100 - debug:
101 msg: need checking exastro pod command kubectl get pod -n exastro
永続ボリュームを作成するシェルスクリプトです。
永続ボリュームの設定ファイルは使用状況に合わせて適宜削除します。
vi apply-pv.sh
#!/bin/bash
/usr/local/bin/kubectl apply -f /tmp/work/pv-database.yaml
/usr/local/bin/kubectl apply -f /tmp/work/pv-ita-common.yaml
/usr/local/bin/kubectl apply -f /tmp/work/pv-mongo.yaml
/usr/local/bin/kubectl apply -f /tmp/work/pv-gitlab.yaml
/usr/local/bin/kubectl apply -f /tmp/work/pv-pf-auditlog.yaml
パッケージファイルをインストールするシェルスクリプトを作成します。
vi k8s-pkg-install.sh
#!/bin/bash
#ebtables のインストール
rpm -ivh --force iptables*.rpm iptables-ebtables*.rpm iptables-libs*.rpm
# conntrack-tools のインストール
rpm -ivh --force conntrack-tools*.rpm libnetfilter_cttimeout*.rpm libnetfilter_cthelper*.rpm libnetfilter_queue*.rpm
# bash-completion のインストール
rpm -ivh --force bash-completion*.rpm libssh*.rpm libssh-config*.rpm openssl*.rpm openssl-libs*.rpm
# curl のインストール
rpm -ivh --force curl*.rpm libcurl*.rpm
# e2fsprogs のインストール
rpm -ivh --force e2fsprogs*.rpm e2fsprogs-libs*.rpm libcom_err*.rpm libss*.rpm
# device-mapper-libs のインストール
rpm -ivh --force device-mapper*.rpm device-mapper-event*.rpm device-mapper-event-libs*.rpm device-mapper-libs*.rpm lvm2*.rpm lvm2-libs*.rpm ipset-libs*.rpm
# ipset のインストール
rpm -ivh --force ipset*.rpm
# libseccomp のインストール
rpm -ivh --force libseccomp*.rpm
# ipvsadm のインストール
rpm -ivh --force ipvsadm*.rpm
# nss のインストール
rpm -ivh --force nspr*.rpm nss*.rpm nss-softokn*.rpm nss-softokn-freebl*.rpm nss-sysinit*.rpm nss-tools*.rpm nss-util*.rpm
# openssl のインストール
rpm -ivh --force openssl*.rpm
# python3-libselinux のインストール
rpm -ivh --force libselinux*.rpm python3-libselinux*.rpm libselinux-utils*.rpm
# rsync のインストール
rpm -ivh --force rsync*.rpm
# socat のインストール
rpm -ivh --force socat*.rpm
# unzip のインストール
rpm -ivh --force unzip*.rpm
# xfsprogs のインストール
rpm -ivh --force xfsprogs*.rpm
# container-selinux のインストール
rpm -ivh --force container-selinux*.rpm selinux-policy*.rpm selinux-policy-targeted*.rpm
# nfs-utils のインストール
rpm -ivh --force nfs-utils*.rpm
#iproutes のインストール
rpm -ivh --force iproute*.rpm
資材の転送¶
取得した資材を圧縮します。
ExastroのコンテナイメージはITA_VERSIONで指定したバージョンがディレクトリ名になっているため、x.x.xはバージョンを指定します。
cd /tmp/work
tar -zcvf exastro-images.tar.gz x.x.x
tar -zcvf k8s-images.tar.gz k8s-images
シェルスクリプトとyamlファイルを圧縮します。
永続ボリュームの設定ファイルは作成したファイルのみ指定します。
tar -zcvf resource.tar.gz k8s-images-push.sh k8s-images-load.sh k8s-images.list exastro.yaml inventory.yaml install-exastro.yaml preparation.yaml apply-pv.sh exastro-images-load.sh k8s-pkg-install.sh pv-database.yaml pv-ita-common.yaml pv-gitlab.yaml pv-mongo.yaml pv-pf-auditlog.yaml
cd /tmp
tar -zcvf k8s-repo.tar.gz k8s-repo
tar -zcvf pkg-repo.tar.gz pkg-repo
tar -zcvf pip-whl.tar.gz pip_whl
tar -zcvf kubespray.tar.gz kubespray
収集した資材をFTP、SCP、SFTP、記憶媒体等でオフライン環境(Ansible実行サーバ)に転送します。
次に挙げる資材は /tmp/work ディレクトリを作成して配置します。
exastro-images.tar.gz
k8s-images.tar.gz
resource.tar.gz
exastro-x.x.x.tgz
offline-files.tar.gz
k8s-repo.tar.gz
次に挙げる資材は /tmp ディレクトリに配置します。
pkg-repo.tar.gz
pip-whl.tar.gz
kubespray.tar.gz
オフライン環境(インターネットに接続できない環境)での作業¶
オンライン環境での作業完了後、オフライン環境にて下記の手順を実施します。
以下は、Ansible実行サーバ1台、Exastroインストールサーバ1台で構成した例です。
⑦資材受け取り¶
Ansible実行サーバで、取得した資材を展開します。
tar xzvf /tmp/kubespray.tar.gz -C /tmp
tar xzvf /tmp/pip-whl.tar.gz -C /tmp
tar xzvf /tmp/pkg-repo.tar.gz -C /tmp
tar xzvf /tmp/work/offline-files.tar.gz -C /tmp/work
tar xzvf /tmp/work/k8s-images.tar.gz -C /tmp/work
tar xzvf /tmp/work/resource.tar.gz -C /tmp/work
⑧Ansible実行サーバでの準備¶
cd /tmp
vi pkg-install.sh
#!/bin/bash
#ローカルリポジトリを作成
tee /etc/yum.repos.d/pkg-repo.repo <<EOF
[pkg-repo]
name=RedHat-\$releaserver - pkg
baseurl=file:///tmp/pkg-repo
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release
EOF
dnf remove -y runc
#docker-ceのインストール
cd /tmp/pkg-repo
docker_ce=$(ls | grep -E "docker-ce|docker-ce-cli|docker-ce-rootless-extras|docker-compose-plugin|fuse3|fuse3-libs|fuse-common|fuse-overlayfs|libcgroup|libslirp|slirp4netns|container-selinux|perl-IO-Socket-SSL|perl-Mozilla-CA|perl-Net-SSLeay")
dnf install -y --disablerepo=\* --enablerepo=pkg-repo ${docker_ce}
#pythonのインストール
python=$(ls | grep "python3")
dnf install -y --disablerepo=\* --enablerepo=pkg-repo ${python}
#Nginxのインストール
nginx=$(ls | grep "nginx")
dnf install -y --disablerepo=\* --enablerepo=pkg-repo ${nginx}
#ansible関連のインストール
cd /tmp/pip_whl
pip3.9 install --no-index --find-links=./ ansible cryptography jinja2 jmespath MarkupSafe netaddr pbr ruamel.yaml ruamel.yaml.clib
パッケージファイルをインストールします。
chmod a+x pkg-install.sh
./pkg-install.sh
エラーメッセージが表示された場合は、表示されているmoduleを検索し全てインストールします。
No available modular metadata for modular package 'perl-Mozilla-CA-20160104-7.module_el8.5.0+2812+ed912d05.noarch', it cannot be installed on the system
No available modular metadata for modular package 'perl-Net-SSLeay-1.88-2.module_el8.6.0+2811+fe6c84b0.x86_64', it cannot be installed on the system
Error: No available modular metadata for modular package
#対象がperl-Mozilla-CA 及び perl-Net-SSLeayだった場合
cd /tmp/pkg-repo
ls -l | grep -E "perl-Mozilla-CA|perl-Net-SSLeay"
dnf -y --disablerepo=\* --enablerepo=pkg-repo perl-Mozilla-CA-20160104-7.module_el8.5.0+2812+ed912d05.noarch.rmp perl-Net-SSLeay-1.88-2.module_el8.6.0+2811+fe6c84b0.x86_64.rpm
dockerグループにユーザを追加します。
systemctl enable --now docker
cat /etc/group | grep docker
usermod -aG docker ${USER}
cat /etc/group | grep docker
reboot
ExastroをインストールするサーバのIPアドレスとホスト名をHOSTSに登録します。
※本説明では、1台のKubernetesクラスターを構築する例となっております。
vi /etc/hosts
xx.xx.xx.xx xxx.cluster.local xxx
#サーバのIPアドレス：xx.xx.xx.xx
#サーバホスト名：xxx.cluster.local xxx
SSH Keyの作成を作成します。
.sshディレクトリにid_rsa.pubが存在する場合は再度作成する必要はありません。
cd ~ && ls -al
#.sshディレクトリが存在する場合は作成不要
mkdir -p .ssh
cd .ssh
#指定がない場合は全てEnterを押す
ssh-keygen -t rsa
実行しているサーバー自身 及び HOSTSに登録したサーバに対して鍵交換を実施します。
実行後はssh接続ができることを確認します。
ssh-copy-id -i ~/.ssh/id_rsa.pub root@HOSTSに登録したサーバのホスト名
ssh-copy-id -i ~/.ssh/id_rsa.pub root@実行しているサーバのホスト名
ssh root@HOSTSに登録したサーバのホスト名 exit
⑨Exastroインストールサーバでの準備¶
Exastroをインストールするサーバすべてで以下の手順を実施します。
vi /etc/sysctl.conf
/etc/sysctl.confに以下の1行を追記します。
net.ipv4.ip_forward=1
# sysctl settings are defined through files in
# /usr/lib/sysctl.d/, /run/sysctl.d/, and /etc/sysctl.d/.
#
# Vendors settings live in /usr/lib/sysctl.d/.
# To override a whole file, create a new file with the same in
# /etc/sysctl.d/ and put new settings there. To override
# only specific settings, add a file with a lexically later
# name in /etc/sysctl.d/ and put new settings there.
#
# For more information, see sysctl.conf(5) and sysctl.d(5).
+ net.ipv4.ip_forward=1
ファイアーウォールを無効化します。
systemctl disable firewalld
systemctl stop firewalld
systemctl status firewalld
SELinuxを無効化します。Disabled となっている場合は実施不要です。
getenforce
vi /etc/selinux/config
# This file controls the state of SELinux on the system.
# SELINUX= can take one of these three values:
# enforcing - SELinux security policy is enforced.
# permissive - SELinux prints warnings instead of enforcing.
# disabled - No SELinux policy is loaded.
+ SELINUX=disabled
# SELINUXTYPE= can take one of these two values:
# targeted - Targeted processes are protected,
# mls - Multi Level Security protection.
SELINUXTYPE=targeted
/etc/selinux/config更新後、システムを再起動します。
reboot
Disabled となっていることを確認します。
getenforce
⑩kubernetesのコンテナイメージの設定¶
Ansible実行サーバとして使用するサーバでdockerの例外レジストリを定義します。
/etc/dockerディレクトリにdaemon.jsonが存在しない場合は新しく作成します。
vi /etc/docker/daemon.json
以下の1行を追記します。xx.xx.xx.xxには現在作業しているサーバ(Ansible実行サーバ)のIPアドレスを指定します。
{ "insecure-registries":[ "xx.xx.xx.xx:6000" ] }
設定ファイルの再読み込みとdockerの再起動を行います。
systemctl daemon-reload
systemctl start docker
シェルスクリプトを実行し、kubernetesのコンテナイメージを読み込みます。
完了するまでに数十分程度の時間がかかります。(通信環境やサーバースペックによって状況は異なります。)
cd /tmp/work
ls k8s-images-load.sh
chmod a+x k8s-images-load.sh
./k8s-images-load.sh
docker registryを起動します。
xx.xx.xx.xxには現在作業しているサーバ(Ansible実行サーバ)のIPアドレスを指定します。
docker images | grep docker.io/library/registry
#上記で得られたREPOSITORYとTAGを指定します
docker run -d -p 6000:5000 --restart=always --name registry REPOSITORY:TAG
#以下は記載例です
docker run -d -p 6000:5000 --restart=always --name registry xx.xx.xx.xx:6000/docker.io/library/registry:2.8.1
#docker registryが起動していることを確認します
docker ps
docker registryにkubernetesのイメージをpushします。
ls k8s-images-push.sh
chmod a+x k8s-images-push.sh
./k8s-images-push.sh
注釈
http: server gave HTTP response to HTTPS clientと表示されpushできない場合はsystemctl daemon-reloadを行います
⑪自己署名証明書及びNginxの設定¶
自己署名証明書用のディレクトリを作成します。
以下の手順をAnsible実行サーバで実施します。
mkdir /etc/nginx/ssl
暗号鍵を作成します
openssl genrsa -out /etc/nginx/ssl/server.key 2048
自己署名証明書リクエストを作成します。
Country NameはJP、State or Province NameはTokyo、それ以外はEnterキーを押します。
openssl req -new -key /etc/nginx/ssl/server.key -out /etc/nginx/ssl/server.csr
自己署名証明書を作成します。
openssl x509 -days 3650 -req -signkey /etc/nginx/ssl/server.key -in /etc/nginx/ssl/server.csr -out /etc/nginx/ssl/server.crt
自己署名証明書(server.key server.csr server.srt )が作成されていることを確認します。
ls /etc/nginx/ssl
Nginxの設定をします。
cp /etc/nginx/nginx.conf /etc/nginx/nginx.conf.bk
vi /etc/nginx/nginx.conf
バックアップを取得した後、nginx.confに以下のブロックを追記します。
xx.xx.xx.xxには現在作業しているサーバ(Ansible実行サーバ)のIPアドレスを指定します。
server {
listen 81 ssl ;
ssl_certificate "/etc/nginx/ssl/server.crt";
ssl_certificate_key "/etc/nginx/ssl/server.key";
charset UTF-8;
proxy_set_header X-Forwarded-Proto $http_x_forwarded_proto;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
location /{
client_max_body_size 256M;
proxy_set_header Host $host;
proxy_pass http://xx.xx.xx.xx:6000/;
proxy_redirect off;
}
}
systemctl stop firewalld
systemctl start nginx
ブラウザでコンテナイメージが表示されることを確認します(イメージ名にはIPアドレスやタグは表示されません)。
xx.xx.xx.xxには現在作業しているサーバ(Ansible実行サーバ)のIPアドレスを指定します。
接続がプライベートではありませんと表示されるため、詳細設定をクリックして先に進みます。
https://xx.xx.xx.xx:81/v2/_catalog
注釈
レジストリコンテナに登録したイメージを確認するには、ファイアウォールを無効にし、Nginxサービスを起動する必要あります。
Exastroをインストールするサーバに対して自己署名証明書を送信します。
xx.xx.xx.xxにはExastroをインストールするサーバのIPアドレスを指定します。
scp /etc/nginx/ssl/server.crt root@xx.xx.xx.xx:/usr/share/pki/ca-trust-source/anchors
⑫パッケージのインストール¶
Ansibleを実行してパッケージファイルをインストールするため、hosts.ymlを以下の手順で作成します。
以下の手順をAnsible実行サーバで実施します。
cd /tmp/kubespray
サンプルのinventoryファイルをコピーします。
cp -rfp inventory/sample inventory/k8s_cluster
Kubernetesクラスター環境のIPの変数を設定します。
xx.xx.xx.xxにはExastroをインストールするサーバのIPアドレスを指定します。
declare -a IPS=(xx.xx.xx.xx)
hosts.ymlを作成します。
CONFIG_FILE=inventory/k8s_cluster/hosts.yml python3.9 contrib/inventory_builder/inventory.py ${IPS[@]}
作成された
hosts.yml のnode1を構成したいKubernetesクラスターのホスト名に書き換えます。以下の記載例はKubernetesクラスターを1台で構成した例です。
本説明では、各Kubernetesクラスターがコントロールプレーン、ワーカーノードを兼ねた設定で作成するため、全てのnode1に同じホスト名を指定します。
cd /tmp/kubespray/inventory/k8s_cluster
vi hosts.yml
all:
hosts:
node1:
ansible_host: xx.xx.xx.xx
ip: xx.xx.xx.xx
access_ip: xx.xx.xx.xx
children:
kube_control_plane:
hosts:
node1:
kube_node:
hosts:
node1:
etcd:
hosts:
node1:
k8s_cluster:
children:
kube_control_plane:
kube_node:
calico_rr:
hosts: {}
Exastroをインストールするサーバにパッケージファイルをインストールします。
cd /tmp/work
ls inventory.yaml
ls preparation.yaml
ansible-playbook -i inventory.yaml preparation.yaml -become --become-user=root --private-key=~/.ssh/id_rsa
⑬kubesprayのインストール¶
kubenetesクラスタの構築で使用するファイルはNginxコンテナを介して提供します。
/tmp/workに展開するoffline-filesとnginxコンテナの/usr/share/nginx/html/downloadをマウントします。
以下の手順をAnsible実行サーバで実施します。
systemctl restart docker
docker images | grep docker.io/library/nginx
#上記で得られたREPOSITORYとTAGを指定します
docker run --name exastro-nginx -d -p 8080:80 -v /tmp/work/offline-files:/usr/share/nginx/html/download REPOSITORY:TAG
#以下は記載例です
docker run --name exastro-nginx -d -p 8080:80 -v /tmp/work/offline-files:/usr/share/nginx/html/download xx.xx.xx.xx:6000/docker.io/library/nginx:1.25.2-alpine
#Nginxコンテナが起動していることを確認します
docker ps
ExastroをインストールするサーバにKubernetesをインストールするための設定ファイルを編集します。
all.ymlとoffline.ymlを以下のように書き換えます。
cd /tmp/kubespray/inventory/k8s_cluster/group_vars/all
cp all.yml all.yml.bk
vi all.yml
## Set these proxy values in order to update package manager and docker daemon to use proxies and custom CA for https_proxy if needed
# http_proxy: ""
# https_proxy: ""
- # https_proxy_cert_file: ""
+ https_proxy_cert_file: "/usr/share/pki/ca-trust-source/anchors/server.crt"
xx.xx.xx.xxには現在作業しているサーバ(Ansible実行サーバ)のIPアドレスを指定します。
cp offline.yml offline.yml.bk
vi offline.yml
containerd_registries_mirrors:
- prefix: "{{ registry_host }}"
mirrors:
- host: "{{ registry_host }}"
capabilities: ["pull", "resolve"]
skip_verify: true
offline.yml
1---
2## Global Offline settings
3### Private Container Image Registry
4- # registry_host: "myprivateregisry.com"
5+ registry_host: "xx.xx.xx.xx:81"
6- # files_repo: "http://myprivatehttpd"
7+ files_repo: "http://xx.xx.xx.xx:8080/download"
8### If using CentOS, RedHat, AlmaLinux or Fedora
9- # yum_repo: "http://myinternalyumrepo"
10+ yum_repo: "http://xx.xx.xx.xx:81"
11### If using Debian
12# debian_repo: "http://myinternaldebianrepo"
13### If using Ubuntu
14# ubuntu_repo: "http://myinternalubunturepo"
15
16containerd_registries_mirrors:
17 - prefix: "{{ registry_host }}"
18 mirrors:
19 - host: "{{ registry_host }}"
20 capabilities: ["pull", "resolve"]
21 skip_verify: true
22
23## Container Registry overrides
24- # kube_image_repo: "{{ registry_host }}"
25+ kube_image_repo: "{{ registry_host }}"
26- # gcr_image_repo: "{{ registry_host }}"
27+ gcr_image_repo: "{{ registry_host }}"
28- # github_image_repo: "{{ registry_host }}"
29+ github_image_repo: "{{ registry_host }}"
30- # docker_image_repo: "{{ registry_host }}"
31+ docker_image_repo: "{{ registry_host }}"
32- # quay_image_repo: "{{ registry_host }}"
33+ quay_image_repo: "{{ registry_host }}"
34
35## Kubernetes components
36- # kubeadm_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kubeadm_version }}/bin/linux/{{ image_arch }}/kubeadm"
37+ kubeadm_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kubeadm_version }}/bin/linux/{{ image_arch }}/kubeadm"
38- # kubectl_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kube_version }}/bin/linux/{{ image_arch }}/kubectl"
39+ kubectl_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kube_version }}/bin/linux/{{ image_arch }}/kubectl"
40- # kubelet_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kube_version }}/bin/linux/{{ image_arch }}/kubelet"
41+ kubelet_download_url: "{{ files_repo }}/dl.k8s.io/release/{{ kube_version }}/bin/linux/{{ image_arch }}/kubelet"
42
43## CNI Plugins
44- # cni_download_url: "{{ files_repo }}/github.com/containernetworking/plugins/releases/download/{{ cni_version }}/cni-plugins-linux-{{ image_arch }}-{{ cni_version }}.tgz"
45+ cni_download_url: "{{ files_repo }}/github.com/containernetworking/plugins/releases/download/{{ cni_version }}/cni-plugins-linux-{{ image_arch }}-{{ cni_version }}.tgz"
46
47## cri-tools
48- # crictl_download_url: "{{ files_repo }}/github.com/kubernetes-sigs/cri-tools/releases/download/{{ crictl_version }}/crictl-{{ crictl_version }}-{{ ansible_system | lower }}-{{ image_arch }}.tar.gz"
49+ crictl_download_url: "{{ files_repo }}/github.com/kubernetes-sigs/cri-tools/releases/download/{{ crictl_version }}/crictl-{{ crictl_version }}-{{ ansible_system | lower }}-{{ image_arch }}.tar.gz"
50
51## [Optional] etcd: only if you use etcd_deployment=host
52- # etcd_download_url: "{{ files_repo }}/github.com/etcd-io/etcd/releases/download/{{ etcd_version }}/etcd-{{ etcd_version }}-linux-{{ image_arch }}.tar.gz"
53+ etcd_download_url: "{{ files_repo }}/github.com/etcd-io/etcd/releases/download/{{ etcd_version }}/etcd-{{ etcd_version }}-linux-{{ image_arch }}.tar.gz"
54
55# [Optional] Calico: If using Calico network plugin
56- # calicoctl_download_url: "{{ files_repo }}/github.com/projectcalico/calico/releases/download/{{ calico_ctl_version }}/calicoctl-linux-{{ image_arch }}"
57+ calicoctl_download_url: "{{ files_repo }}/github.com/projectcalico/calico/releases/download/{{ calico_ctl_version }}/calicoctl-linux-{{ image_arch }}"
58# [Optional] Calico with kdd: If using Calico network plugin with kdd datastore
59- # calico_crds_download_url: "{{ files_repo }}/github.com/projectcalico/calico/archive/{{ calico_version }}.tar.gz"
60+ calico_crds_download_url: "{{ files_repo }}/github.com/projectcalico/calico/archive/{{ calico_version }}.tar.gz"
61
62# [Optional] Cilium: If using Cilium network plugin
63- # ciliumcli_download_url: "{{ files_repo }}/github.com/cilium/cilium-cli/releases/download/{{ cilium_cli_version }}/cilium-linux-{{ image_arch }}.tar.gz"
64+ ciliumcli_download_url: "{{ files_repo }}/github.com/cilium/cilium-cli/releases/download/{{ cilium_cli_version }}/cilium-linux-{{ image_arch }}.tar.gz"
65
66# [Optional] helm: only if you set helm_enabled: true
67- # helm_download_url: "{{ files_repo }}/get.helm.sh/helm-{{ helm_version }}-linux-{{ image_arch }}.tar.gz"
68+ helm_download_url: "{{ files_repo }}/get.helm.sh/helm-{{ helm_version }}-linux-{{ image_arch }}.tar.gz"
69
70# [Optional] crun: only if you set crun_enabled: true
71- # crun_download_url: "{{ files_repo }}/github.com/containers/crun/releases/download/{{ crun_version }}/crun-{{ crun_version }}-linux-{{ image_arch }}"
72+ crun_download_url: "{{ files_repo }}/github.com/containers/crun/releases/download/{{ crun_version }}/crun-{{ crun_version }}-linux-{{ image_arch }}"
73
74# [Optional] kata: only if you set kata_containers_enabled: true
75- # kata_containers_download_url: "{{ files_repo }}/github.com/kata-containers/kata-containers/releases/download/{{ kata_containers_version }}/kata-static-{{ kata_containers_version }}-{{ ansible_architecture }}.tar.xz"
76+ kata_containers_download_url: "{{ files_repo }}/github.com/kata-containers/kata-containers/releases/download/{{ kata_containers_version }}/kata-static-{{ kata_containers_version }}-{{ ansible_architecture }}.tar.xz"
77
78# [Optional] cri-dockerd: only if you set container_manager: docker
79- # cri_dockerd_download_url: "{{ files_repo }}/github.com/Mirantis/cri-dockerd/releases/download/v{{ cri_dockerd_version }}/cri-dockerd-{{ cri_dockerd_version }}.{{ image_arch }}.tgz"
80+ cri_dockerd_download_url: "{{ files_repo }}/github.com/Mirantis/cri-dockerd/releases/download/v{{ cri_dockerd_version }}/cri-dockerd-{{ cri_dockerd_version }}.{{ image_arch }}.tgz"
81
82# [Optional] runc: if you set container_manager to containerd or crio
83- # runc_download_url: "{{ files_repo }}/github.com/opencontainers/runc/releases/download/{{ runc_version }}/runc.{{ image_arch }}"
84+ runc_download_url: "{{ files_repo }}/github.com/opencontainers/runc/releases/download/{{ runc_version }}/runc.{{ image_arch }}"
85
86# [Optional] cri-o: only if you set container_manager: crio
87- # crio_download_base: "download.opensuse.org/repositories/devel:kubic:libcontainers:stable"
88+ crio_download_base: "download.opensuse.org/repositories/devel:kubic:libcontainers:stable"
89- # crio_download_crio: "http://{{ crio_download_base }}:/cri-o:/"
90+ crio_download_crio: "http://{{ crio_download_base }}:/cri-o:/"
91- # crio_download_url: "{{ files_repo }}/storage.googleapis.com/cri-o/artifacts/cri-o.{{ image_arch }}.{{ crio_version }}.tar.gz"
92+ crio_download_url: "{{ files_repo }}/storage.googleapis.com/cri-o/artifacts/cri-o.{{ image_arch }}.{{ crio_version }}.tar.gz"
93- # skopeo_download_url: "{{ files_repo }}/github.com/lework/skopeo-binary/releases/download/{{ skopeo_version }}/skopeo-linux-{{ image_arch }}"
94+ skopeo_download_url: "{{ files_repo }}/github.com/lework/skopeo-binary/releases/download/{{ skopeo_version }}/skopeo-linux-{{ image_arch }}"
95
96# [Optional] containerd: only if you set container_runtime: containerd
97- # containerd_download_url: "{{ files_repo }}/github.com/containerd/containerd/releases/download/v{{ containerd_version }}/containerd-{{ containerd_version }}-linux-{{ image_arch }}.tar.gz"
98+ containerd_download_url: "{{ files_repo }}/github.com/containerd/containerd/releases/download/v{{ containerd_version }}/containerd-{{ containerd_version }}-linux-{{ image_arch }}.tar.gz"
99- # nerdctl_download_url: "{{ files_repo }}/github.com/containerd/nerdctl/releases/download/v{{ nerdctl_version }}/nerdctl-{{ nerdctl_version }}-{{ ansible_system | lower }}-{{ image_arch }}.tar.gz"
100+ nerdctl_download_url: "{{ files_repo }}/github.com/containerd/nerdctl/releases/download/v{{ nerdctl_version }}/nerdctl-{{ nerdctl_version }}-{{ ansible_system | lower }}-{{ image_arch }}.tar.gz"
101
102# [Optional] runsc,containerd-shim-runsc: only if you set gvisor_enabled: true
103- # gvisor_runsc_download_url: "{{ files_repo }}/storage.googleapis.com/gvisor/releases/release/{{ gvisor_version }}/{{ ansible_architecture }}/runsc"
104+ gvisor_runsc_download_url: "{{ files_repo }}/storage.googleapis.com/gvisor/releases/release/{{ gvisor_version }}/{{ ansible_architecture }}/runsc"
105- # gvisor_containerd_shim_runsc_download_url: "{{ files_repo }}/storage.googleapis.com/gvisor/releases/release/{{ gvisor_version }}/{{ ansible_architecture }}/containerd-shim-runsc-v1"
106+ gvisor_containerd_shim_runsc_download_url: "{{ files_repo }}/storage.googleapis.com/gvisor/releases/release/{{ gvisor_version }}/{{ ansible_architecture }}/containerd-shim-runsc-v1"
107
108# [Optional] Krew: only if you set krew_enabled: true
109- # krew_download_url: "{{ files_repo }}/github.com/kubernetes-sigs/krew/releases/download/{{ krew_version }}/krew-{{ host_os }}_{{ image_arch }}.tar.gz"
110+ krew_download_url: "{{ files_repo }}/github.com/kubernetes-sigs/krew/releases/download/{{ krew_version }}/krew-{{ host_os }}_{{ image_arch }}.tar.gz"
111
112## CentOS/Redhat/AlmaLinux
113### For EL7, base and extras repo must be available, for EL8, baseos and appstream
114### By default we enable those repo automatically
115# rhel_enable_repos: false
116### Docker / Containerd
117- # docker_rh_repo_base_url: "{{ yum_repo }}/docker-ce/$releasever/$basearch"
118+ docker_rh_repo_base_url: "{{ yum_repo }}/docker-ce/$releasever/$basearch"
119- # docker_rh_repo_gpgkey: "{{ yum_repo }}/docker-ce/gpg"
120+ docker_rh_repo_gpgkey: "{{ yum_repo }}/docker-ce/gpg"
121
122## Fedora
123### Docker
124# docker_fedora_repo_base_url: "{{ yum_repo }}/docker-ce/{{ ansible_distribution_major_version }}/{{ ansible_architecture }}"
125# docker_fedora_repo_gpgkey: "{{ yum_repo }}/docker-ce/gpg"
126### Containerd
127# containerd_fedora_repo_base_url: "{{ yum_repo }}/containerd"
128# containerd_fedora_repo_gpgkey: "{{ yum_repo }}/docker-ce/gpg"
129
130## Debian
131### Docker
132# docker_debian_repo_base_url: "{{ debian_repo }}/docker-ce"
133# docker_debian_repo_gpgkey: "{{ debian_repo }}/docker-ce/gpg"
134### Containerd
135# containerd_debian_repo_base_url: "{{ debian_repo }}/containerd"
136# containerd_debian_repo_gpgkey: "{{ debian_repo }}/containerd/gpg"
137# containerd_debian_repo_repokey: 'YOURREPOKEY'
138
139## Ubuntu
140### Docker
141# docker_ubuntu_repo_base_url: "{{ ubuntu_repo }}/docker-ce"
142# docker_ubuntu_repo_gpgkey: "{{ ubuntu_repo }}/docker-ce/gpg"
143### Containerd
144# containerd_ubuntu_repo_base_url: "{{ ubuntu_repo }}/containerd"
145# containerd_ubuntu_repo_gpgkey: "{{ ubuntu_repo }}/containerd/gpg"
146# containerd_ubuntu_repo_repokey: 'YOURREPOKEY'
Kubesparayを実行して、ExastroをインストールするサーバへKubernetesをインストールします。
完了するまでに数十分程度の時間がかかります。(通信環境やサーバースペックによって状況は異なります。)
cd /tmp/kubespray
ansible-playbook -i inventory/k8s_cluster/hosts.yml --become --become-user=root cluster.yml --private-key=~/.ssh/id_rsa -e "download_retries=10" | tee ~/kubespray_$(date +%Y%m%d%H%M).log
Exastroをインストールするサーバに接続し、nodeが作成されていることを確認します。
kubectl get nodes
NAME STATUS ROLES AGE VERSION
ITAをインストールするサーバのホスト名 Ready control-plane 5m10s v1.27.10
⑭Exastroのインストール¶
ExastroをインストールするサーバにExastroのコンテナイメージを転送します。
xx.xx.xx.xxにはExastroをインストールするサーバ(Kubernetesクラスター環境)のIPアドレスを指定します。
完了するまでに数十分程度の時間がかかります。(通信環境やサーバースペックによって状況は異なります。)
以下の手順をAnsible実行サーバで実行します。
cd /tmp/work
ls exastro-images.tar.gz
scp /tmp/work/exastro-images.tar.gz root@xx.xx.xx.xx:/tmp/work
Exastroのインストールを実行します。
ls inventory.yaml
ls install-exastro.yaml
ansible-playbook -i inventory.yaml install-exastro.yaml -become --become-user=root --private-key=~/.ssh/id_rsa
Exastroをインストールするサーバに接続し、永続ボリュームとpodが作成されていることを確認します。
kubectl get pv
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
pv-auditlog 10Gi RWX Retain Bound exastro/pvc-pf-auditlog 8m10s
pv-database 20Gi RWO Retain Bound exastro/pvc-mariadb 8m10s
pv-gitlab 20Gi RWX Retain Available exastro/pvc-gitlab 8m10s
pv-ita-common 10Gi RWX Retain Bound exastro/pvc-ita-global 8m10s
pv-mongo 20Gi RWO Retain Bound exastro/volume-mongo-storage-mongo-0 8m10s
コマンドラインから以下のコマンドを入力して、インストール（サービス起動）が完了していることを確認します。
# Pod の一覧を取得
kubectl get po --namespace exastro
正常に起動している場合は、ita-migration-xxx と platform-migration-xxx が Completed 、その他すべてが Running となります。
※正常に起動するまで数分かかる場合があります。
注釈
以下のPODについては READY が 0/1のままで、メンテナンスモードを解除後に READY は 1/1となります。
ita-by-conductor-regularly-xxxxxxxxxx-xxxxx
NAME READY STATUS RESTARTS AGE
ita-api-admin-dcf7c8768-wkwtx 1/1 Running 0 3m34s
ita-api-ansible-execution-receiver-7776748868-kt7b2 1/1 Running 0 3m34s
ita-api-oase-receiver-75588c6cff-jbmqr 1/1 Running 0 3m34s
ita-api-organization-645954959f-lpskv 1/1 Running 0 3m34s
ita-by-ansible-execute-dbd8d7dbc-8jk76 1/1 Running 0 3m34s
ita-by-ansible-legacy-role-vars-listup-6df9c5dfbf-qhqdd 1/1 Running 0 3m34s
ita-by-ansible-legacy-vars-listup-6565dcd75f-ngz92 1/1 Running 0 3m34s
ita-by-ansible-pioneer-vars-listup-56bcbd8fd5-6dqst 1/1 Running 0 3m34s
ita-by-ansible-towermaster-sync-765fbc4b67-td9cr 1/1 Running 0 3m34s
ita-by-cicd-for-iac-67f9f6bcb7-fdfk2 1/1 Running 0 3m34s
ita-by-collector-bf8bddcf-9pl9g 1/1 Running 0 3m33s
ita-by-conductor-regularly-5c7689985f-7rl4n 0/1 Running 0 3m33s
ita-by-conductor-synchronize-857d7cb585-cnpmq 1/1 Running 0 3m33s
ita-by-excel-export-import-6975d6d965-sdlhw 1/1 Running 0 3m33s
ita-by-hostgroup-split-7cbfcc6ff7-lvtxq 1/1 Running 0 3m33s
ita-by-menu-create-785769547c-9jr4f 1/1 Running 0 3m32s
ita-by-menu-export-import-bccfcbd67-t5zpz 1/1 Running 0 3m32s
ita-by-oase-conclusion-6cb7897cb8-hnsrm 1/1 Running 0 3m32s
ita-by-terraform-cli-execute-7dc5db9f75-646mf 1/1 Running 0 3m32s
ita-by-terraform-cli-vars-listup-85498994df-qv6dj 1/1 Running 0 3m31s
ita-by-terraform-cloud-ep-execute-bcc864cf9-4qqhx 1/1 Running 0 3m31s
ita-by-terraform-cloud-ep-vars-listup-c4fcd48dc-g55rl 1/1 Running 0 3m31s
ita-migration-2-6-1-suhp 0/1 Completed 0 24m
ita-web-server-5fcccd684f-lfxmm 1/1 Running 0 3m31s
keycloak-0 1/1 Running 0 3m30s
mariadb-5945c44d44-djxkl 1/1 Running 0 3m31s
mongo-0 1/1 Running 0 3m30s
platform-api-7fd9c9fb6d-njt7j 1/1 Running 0 3m30s
platform-auth-84c55fbc64-tkb4f 1/1 Running 0 3m30s
platform-job-555d7c76d5-skmzr 1/1 Running 0 3m30s
platform-migration-1-10-0-oquu 0/1 Completed 0 24m
platform-web-5594fcfb5d-kzgs6 1/1 Running 0 3m30s
⑮Exastroインストール後の設定¶
Exastroをインストールしたサーバにて、暗号化キーのバックアップを取得します。
Exastro システムのパスワードや認証情報といった機密情報はすべて暗号化されています。
必ず、下記で取得した暗号化キーをバックアップして、適切に保管してください。
危険
暗号化キーを紛失した場合、バックアップデータからシステムを復旧した際にデータの復号ができなくなります。
kubectl get secret ita-secret-ita-global --namespace exastro -o jsonpath='{.data.ENCRYPT_KEY}' | base64 -d
JnIoXzJtPic2MXFqRl1yI1chMj8hWzQrNypmVn41Pk8=
kubectl get secret platform-secret-pf-global --namespace exastro -o jsonpath='{.data.ENCRYPT_KEY}' | base64 -d
bHFZe2VEVVM2PmFeQDMqNG4oZT4lTlglLjJJekxBTHE=
下記5つのコマンドを順に実行します。
export NODE_SVC_PORT=$(kubectl get services platform-auth --namespace exastro -o jsonpath="{.spec.ports[0].nodePort}")
export NODE_MGT_PORT=$(kubectl get services platform-auth --namespace exastro -o jsonpath="{.spec.ports[1].nodePort}")
export NODE_IP=$(kubectl get nodes --namespace exastro -o jsonpath="{.items[0].status.addresses[0].address}")
# *************************
# * Administrator Console *
# *************************
echo http://$NODE_IP:$NODE_MGT_PORT/auth/
# *************************
# * Service Console *
# *************************
echo http://$NODE_IP:$NODE_SVC_PORT
、 の URL にアクセスします。
下記は、実行例のため実際のコマンド実行結果に読み替えてください。
*************************
* Administrator Console *
*************************
http://172.16.20.xxx:30081/auth/
*************************
* Service Console *
*************************
http://172.16.20.xxx:30080
管理コンソール |
管理コンソールへのログイン¶
以下の画面が表示された場合、 を選択して、ログイン画面を開きます。
ログイン ID とパスワードは システム管理者の作成 で登録した、KEYCLOAK_USER 及び KEYCLOAK_PASSWORD です。
Keycloak の管理画面が開きます。
オーガナイゼーションの作成¶
以下のIPアドレスを書き換え作成ページにアクセスし、オーガナイゼーションの作成を行います。
詳細については、 Organization (オーガナイゼーション) を参照してください。
ワークスペースの作成¶
以下のIPアドレスを書き換え作成ページにアクセスし、ワークスペースの作成を行います。
http://xx.xx.xx.xx:30080/オーガナイゼーションID/platform/workspaces
ワークスペースの作成については、Workspace (ワークスペース) を参照してください。
kubespray及びExastroのインストール時にエラーが発生した場合の対応¶
Exastroのインストールにはansibleを実行しますが、この手順でエラーが起きた場合は一度アンインストールし、永続ボリュームとkubernetesの削除を行った後、再インストールします。
以下の手順をExastroをインストールするサーバ(Kubernetesクラスター環境)にて実施します。
#削除が完了するまでに数分かかることがあります
helm uninstall exastro --namespace exastro
#以下は5つの永続ボリュームを作成している場合の例です
kubectl delete pv pv-auditlog pv-gitlab pv-mongo pv-database pv-ita-common
#podが削除されたことを確認します
kubectl get pods -n exastro
#永続ボリュームが削除されたことを確認します
kibectl get pv
kubenetesの削除を行います。kubespyayのインストール時にエラーが発生した場合は以下の手順のみ実行します。
完了するまでに数十分程度の時間がかかります。(通信環境やサーバースペックによって状況は異なります。)
使用するreset.ymlはgit cloneで取得したkubesprayに含まれているため、作成する必要はありません。
完了後、Kubesparayを実行してKubernetesクラスター環境へKubernetesをインストールする手順から再実行します。
cd /tmp/kubespray
ls reset.yml
ansible-playbook -i inventory/k8s_cluster/hosts.yml reset.yml -b -v
#以下のメッセージが表示されるため、yesを手入力します
Are you sure you want to reset cluster state? Type 'yes' to reset your cluster.:
