Exastro IT Automation SimpleMode 利用マニュアル（操作編）

2025/06/24 NEC Corporation

1. はじめに

1-1. 本書について

本書はExastro IT Automation SimpleMode（以下、SimpleMode） の操作⽅法についてまとめています。 本書を読むことで、以下の作業の手順を理解いただくことができます。

  • 実機からのパラメータ収集作業

  • 収集結果を流用した設定変更作業（構築作業）

  • 収集結果や構築用パラメータの比較作業

  • 収集結果の一括ダウンロード

SimpleModeのセットアップ手順はSimpleMode公開サイトをご覧ください。 SimpleModeには、Ansible Role Templateを導入するとWS2022とRHEL9に関する情報を組み込みますので、WS2022とRHEL9の収集/設定/比較を直接実行することが可能になります。 Ansible Role Templateの組み込み手順は資材公開サイトをご覧ください。

本手順は、Ansible Role Template組み込み済みの環境を例に操作を説明します。

1-2. 機能概要

SimpleModeは、インフラ自動構築ツール『Exastro IT Automation』をより手軽に使えることを目的としたツールです。

SimpleModeの機能を以下に示します。

  1. 構築済み環境からのパラメータ収集

  2. 収集したパラメータによる構築済み環境のパラメータ参照

  3. 収集したパラメータを流用・編集し、構築済パラメータを変更

  4. 収集したパラメータによる時系列間での差分比較

  5. Exastro IT Automationの構成管理データベースによるパラメータの履歴管理

  6. 収集設定の初期値の管理

  7. パラメータシートの一括ダウンロード

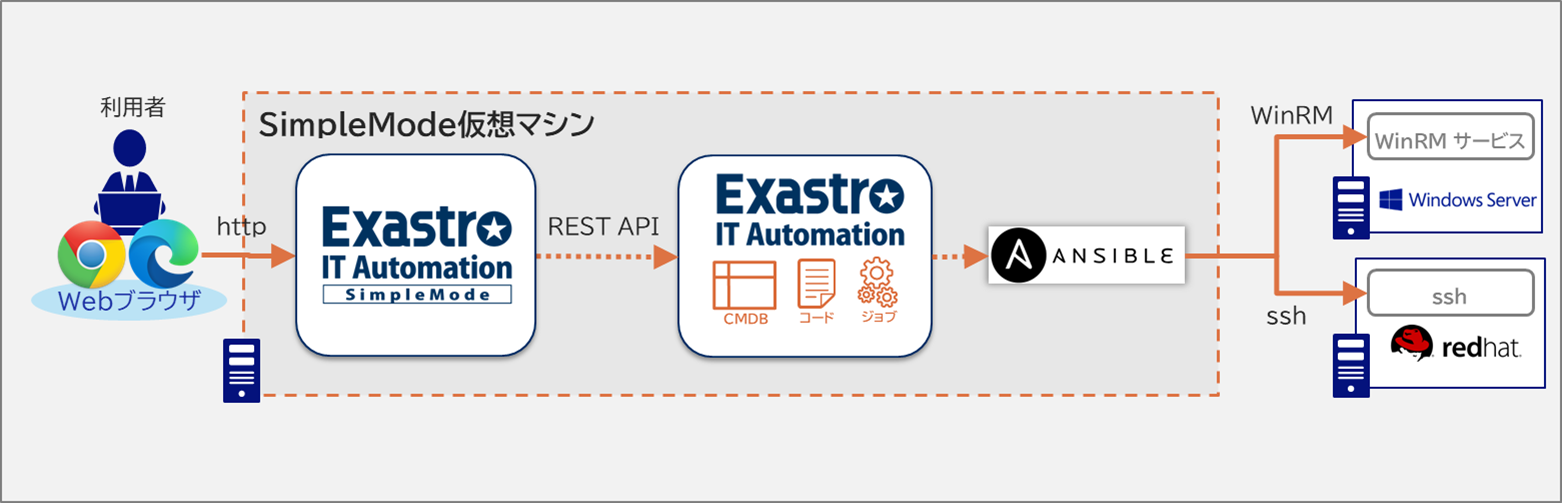

SimpleModeの概要図を以下に示します。 topology.png

SimpleModeを構成するコンポーネントは3つです。

  1. SimpleMode（Webアプリケーション）

  2. Exastro IT Automation（バックエンド）

  3. Ansible

SimpleModeはジョブやパラメータのデータを保持していません。 Exastro IT Automationをバックエンドとして、設定されているジョブやパラメータをREST APIを実行して呼び出すことで操作を行います。 利用者はSimpleModeのUIを経由して、バックエンドにあるExastro IT Automationによる自動化ジョブ、パラメータ管理を実行することができます。

2. ジョブ実行前の準備

ジョブを実行する前に、SimpleModeからターゲットマシンへの接続設定を行います。

2-1. ターゲットマシンの準備

2-1-1. WindowsServerの場合（WinRMの設定）

SimpleModeが収集、構築を実行するターゲットマシン(Windows)の前提条件は以下のとおりです。

  • ターゲットマシンはSimpleModeがインストールされたマシンから通信可能なWindowsマシンであること

  • ターゲットマシンにWinRM接続するアカウントはAdministratorsグループに所属していること

  • ターゲットマシンはWinRM接続(※)が可能であること

WinRM接続を有効化するには、2つの方法があります。

1. スクリプトによる設定（検証、開発用）

ターゲットマシンでPowerShellを起動し、以下のコマンドを実行してConfigureRemotingForAnsible.ps1を任意のフォルダーにダウンロードします。 なお、このスクリプトはトレーニングと開発用・環境構築用スクリプトです。 実稼働環境（本番環境）ではAnsibleのオンラインドキュメントを参照して個別に設定を行うことが推奨されています。（手動設定 を参照）

cd [ターゲットマシンの任意のフォルダー]
[System.Net.ServicePointManager]::SecurityProtocol = [System.Net.SecurityProtocolType]::Tls12
Invoke-WebRequest -Uri https://raw.githubusercontent.com/ansible/ansible-documentation/devel/examples/scripts/ConfigureRemotingForAnsible.ps1 -OutFile ConfigureRemotingForAnsible.ps1

[Tips] ターゲットマシンがインターネットに接続されていない場合
インターネットに接続されている別のマシンでps1ファイルをダウンロードし、ターゲットマシンの任意のフォルダーへコピーしてください。
ダウンロード先：
https://raw.githubusercontent.com/ansible/ansible-documentation/devel/examples/scripts/ConfigureRemotingForAnsible.ps1

ダウンロードしたConfigureRemotingForAnsible.ps1を実行します。

powershell -ExecutionPolicy RemoteSigned .\ConfigureRemotingForAnsible.ps1

2. 手動設定

Ansibleのオンラインドキュメント（下記）を参照し、WinRMを手動で有効化してください。 [https://docs.ansible.com/ansible/latest/user_guide/windows_setup.html]

2-1-2. Linuxの場合

SimpleModeが収集、構築を実行するターゲットマシン(Linux)の前提条件は以下とおりです。

  • ターゲットマシンはSimpleModeがインストールされたマシンから通信可能なLinuxマシンであること

  • ターゲットマシンはパスワード認証でssh接続が可能であること

  • ターゲットマシンにssh接続するアカウントはsudoでのコマンド実⾏が可能であること

2-2. SimpleModeの準備

2-2-1. 機器情報の変更

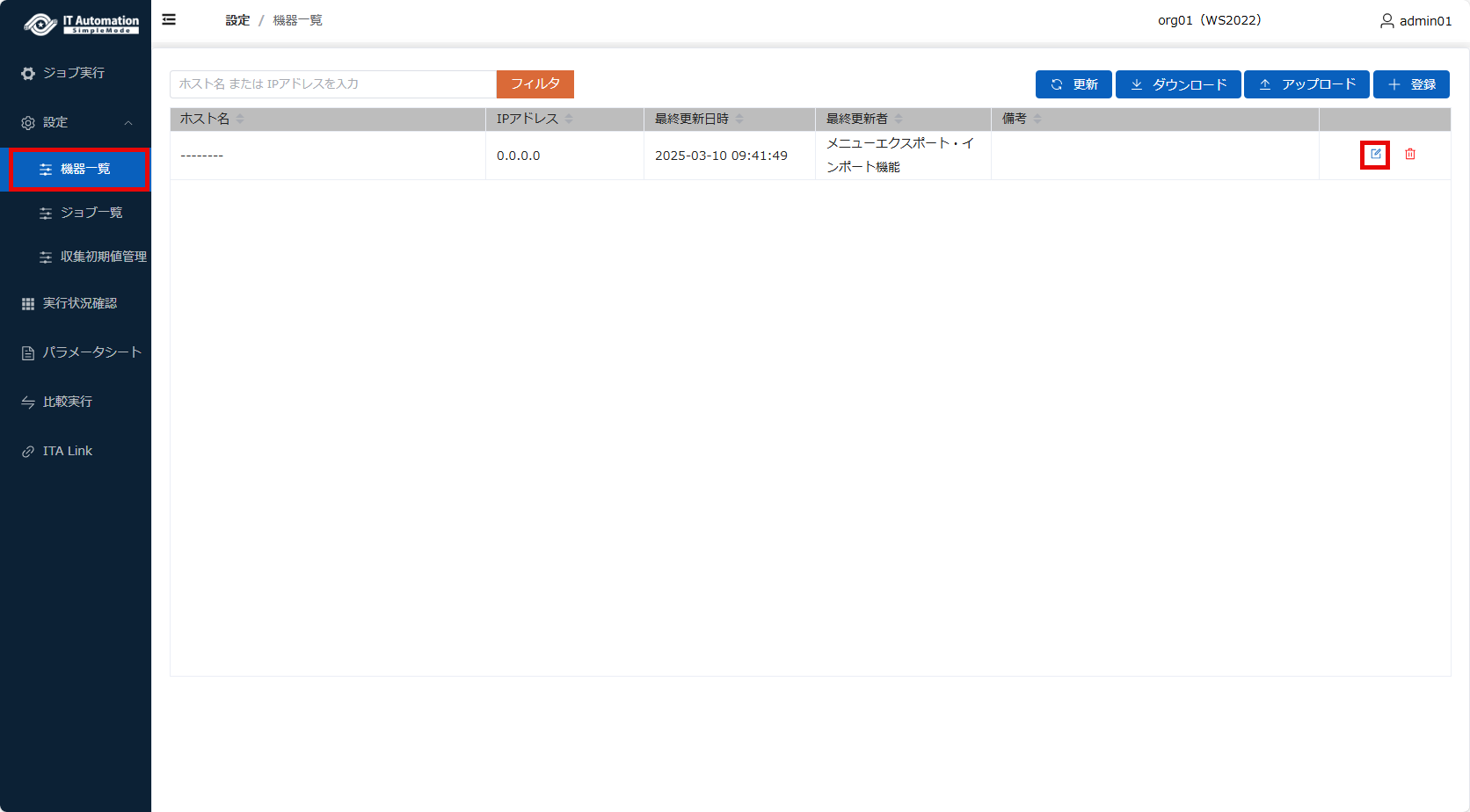

「設定」から「機器一覧」を選択します。 ホスト名が「--------」のマシンの「編集」ボタンを押します。


以下の項目をターゲットマシンに合わせて変更し、「保存」ボタンを押します。

項目

設定例

ホスト名

（例）target-ws01

IPアドレス

（例）192.168.10.1

ユーザー名

（例）Administrator

パスワード

（例）password

追加オプション

RHEL9の場合、
対象サーバーおよびユーザーのsudo設定に合わせてansible_sudo_passを設定する。
- NOPASSWORD未設定の場合：ansible_sudo_pass: <対象ユーザーのパスワード>
- NOPASSWORD設定済の場合："ansible_sudo_pass"の定義を削除
（例）ansible_become: yes
　　　ansible_sudo_pass: password

※その他の項目は必要に応じて変更してください。
Windows Server 2022の場合 2-2-1-B.png

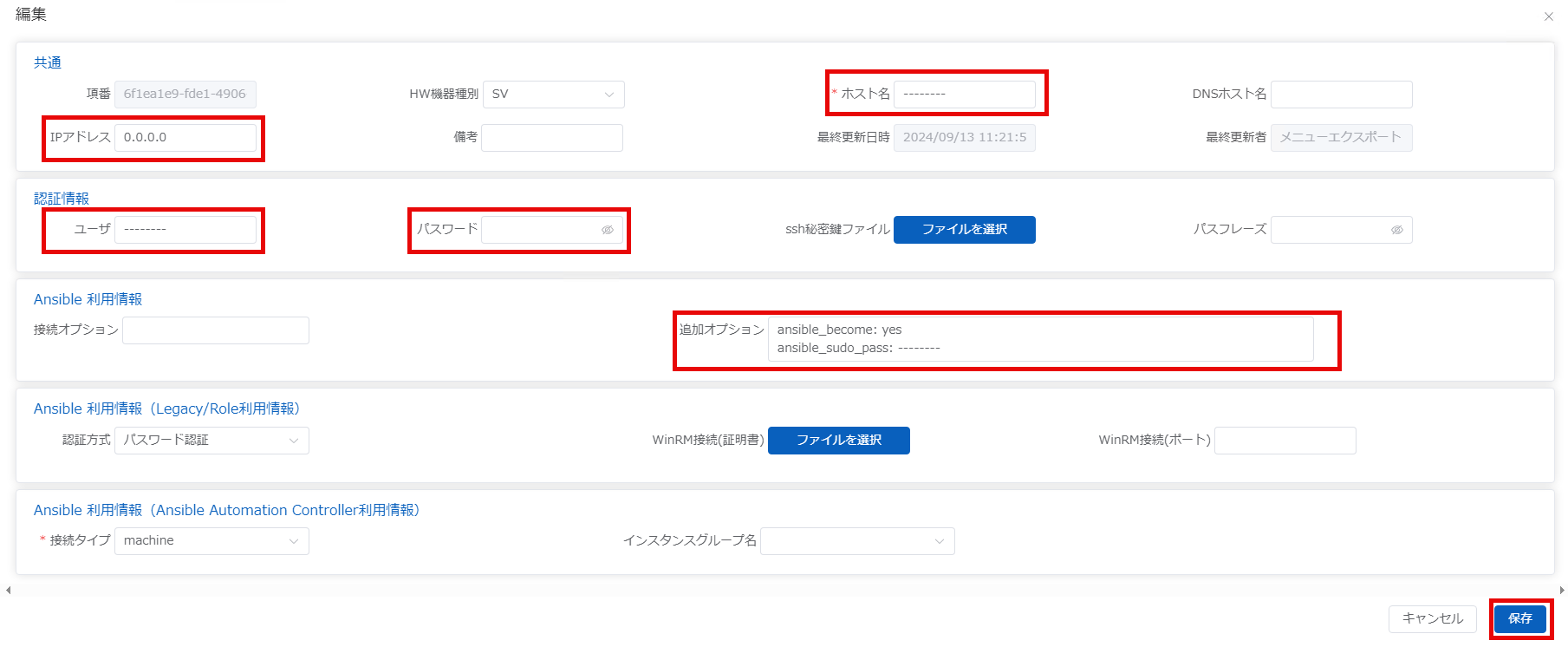

RHEL9の場合 2-2-1-C.png

3. 初回のパラメータ収集と構築

ジョブ実行メニューから、ターゲットマシンからのパラメータ収集、自動構築をウィザード形式で実行します。ここでは初めてSimpleModeで収集・構築を行うシナリオを想定して説明します。

3-1. 実機からパラメータを収集する

実機からパラメータを収集し、収集結果を保存します。 収集したパラメータは、パラメータシートメニューから参照できる他、編集して構築用パラメータとして流用することもできます。

3-1-1. ジョブウィザードの開始

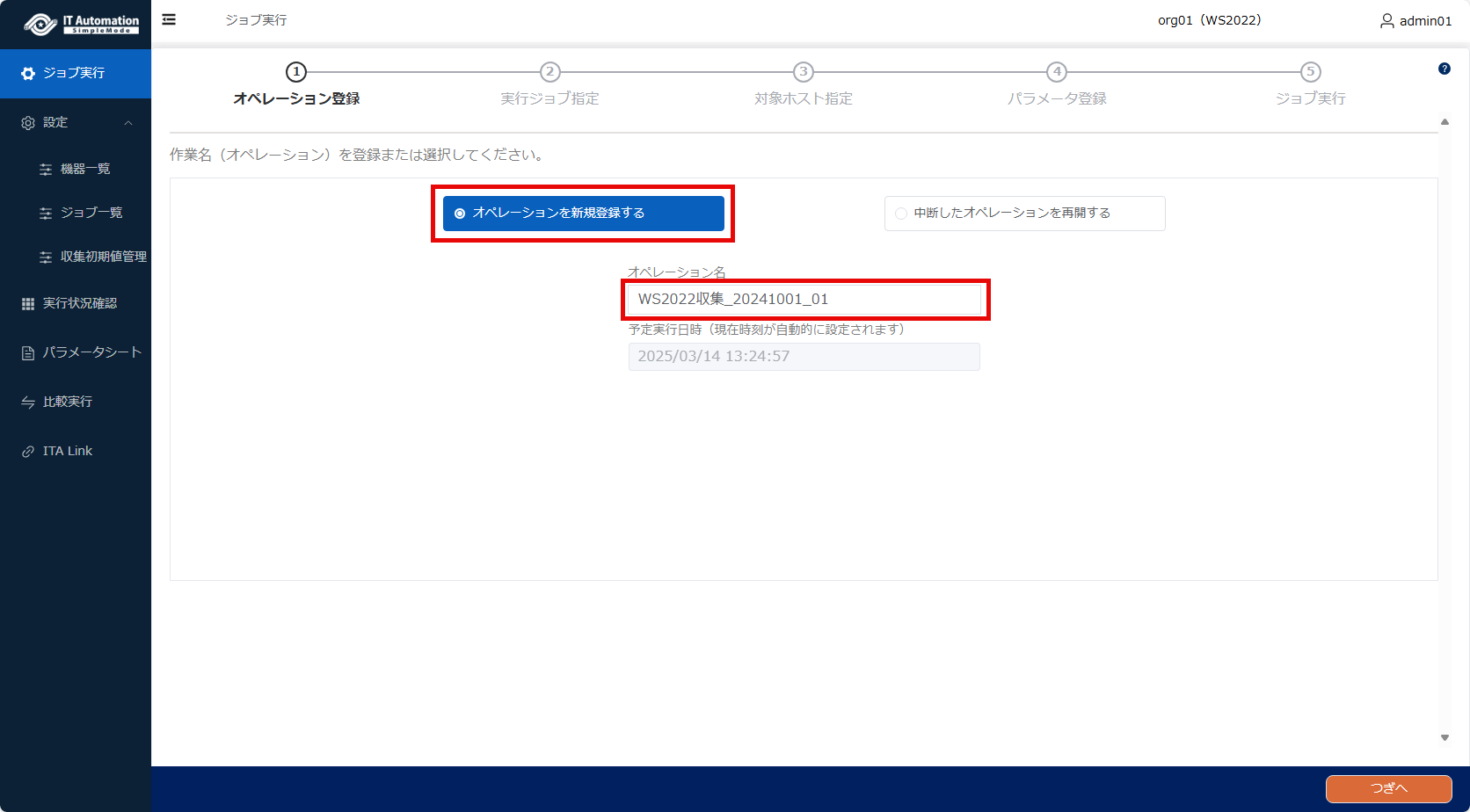

メニューから[ジョブ実行]を選択します。 「オペレーションを新規登録する」を選択します。 任意のオペレーション名を入力し、「つぎへ」を押します。 （例：WS2022収集_20241001_01） 3-1-1-A.png

[Tips] オペレーション名の自動入力
オペレーション名の入力欄を選択状態にすると、日時情報に基づく一意なオペレーション名の候補が表示されます。
これを選択すると、そのオペレーション名を自動入力することができます。

3-1-2. 収集ジョブの指定

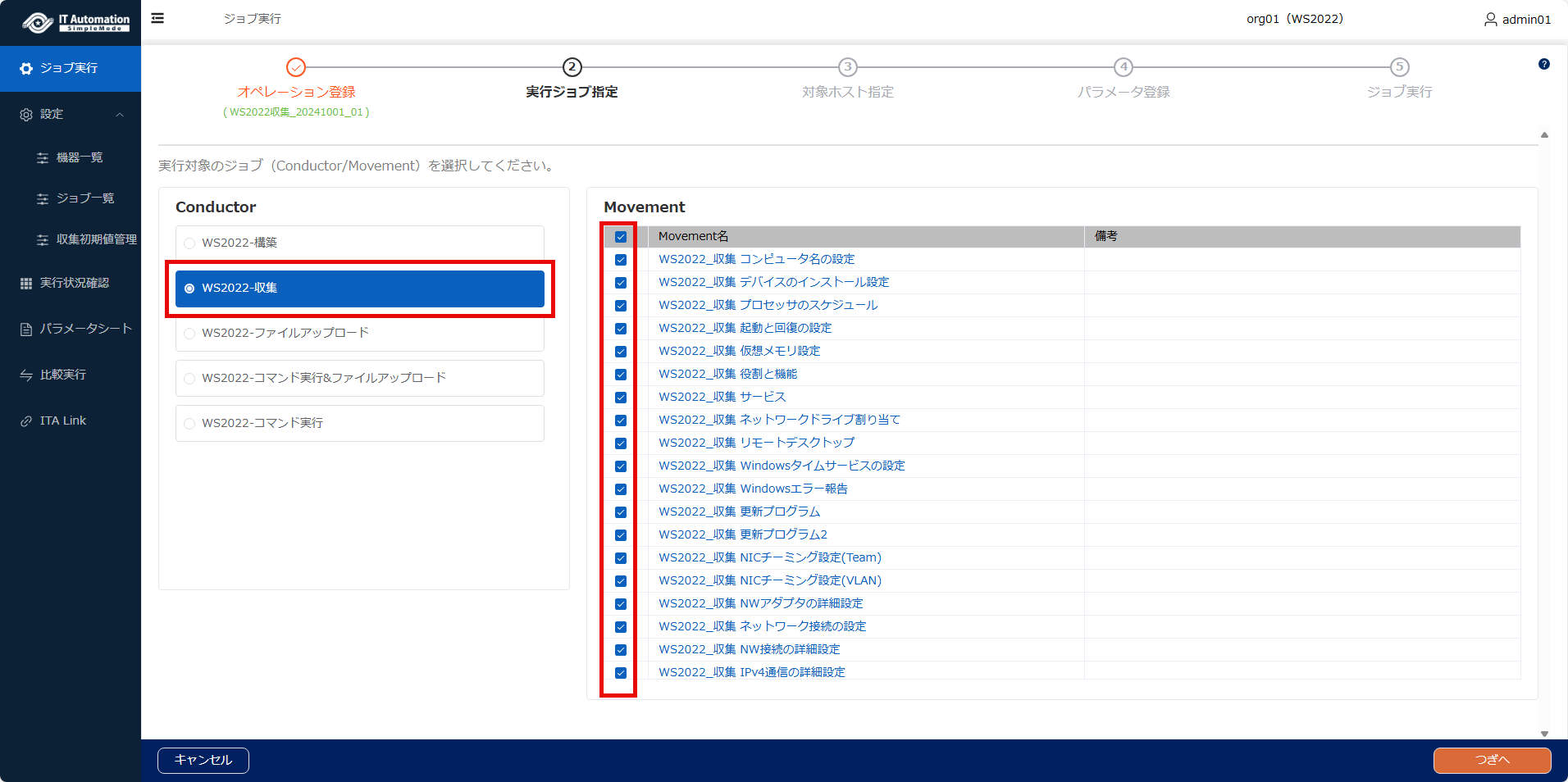

Conductorに「＜OS名＞-収集」が選択されていること、 実行したいMovementにチェックを入れて「つぎへ」を押します。 3-1-2-A.png

3-1-3. ホストの指定

"ジョブ実行前の準備"で設定したホストにチェックが入っていることを確認し、「つぎへ」を押します。 3-1-3-A.png

3-1-4. パラメータ登録

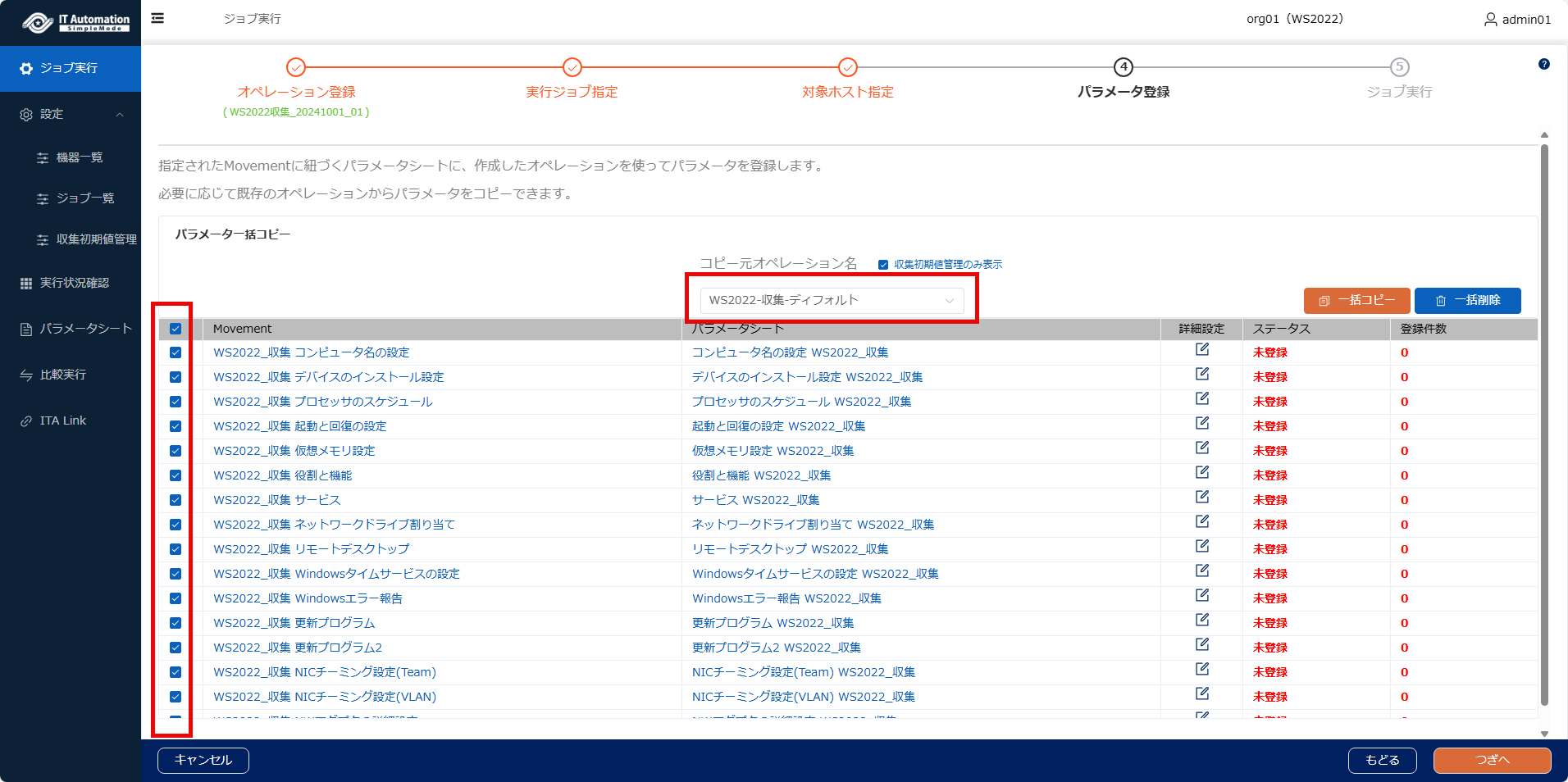

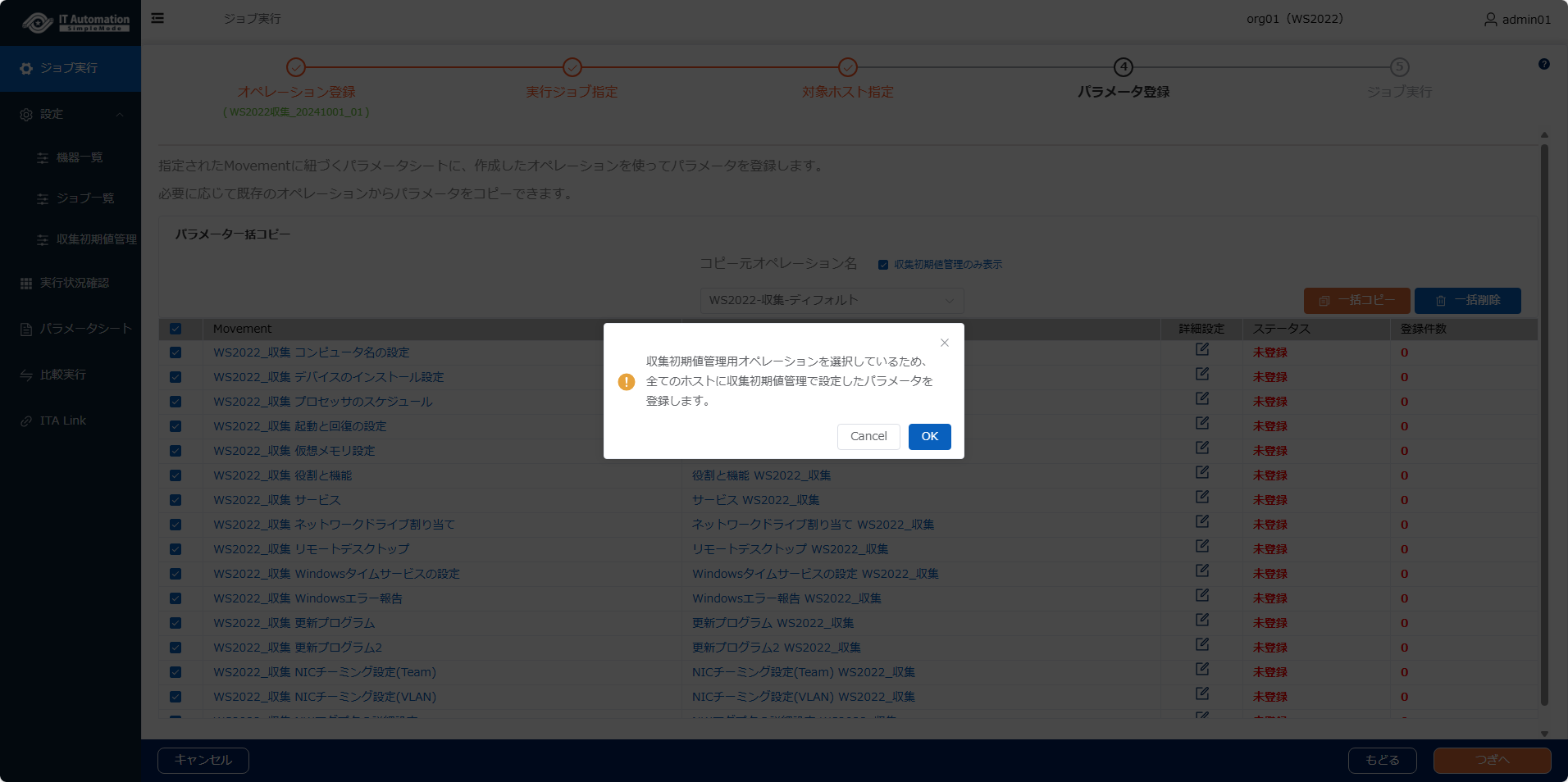

ここでは収集のためのパラメータを入力します。 「コピー元オペレーション名」に予め登録した収集初期値管理用オペレーション（ここでは、「WS2022-収集-ディフォルト」）を選択して、 すべてのMovementをチェックして一括コピーを押します。表示されたメッセージで「OK」を選択します。 3-1-4-A.png 3-1-4-A-1.png

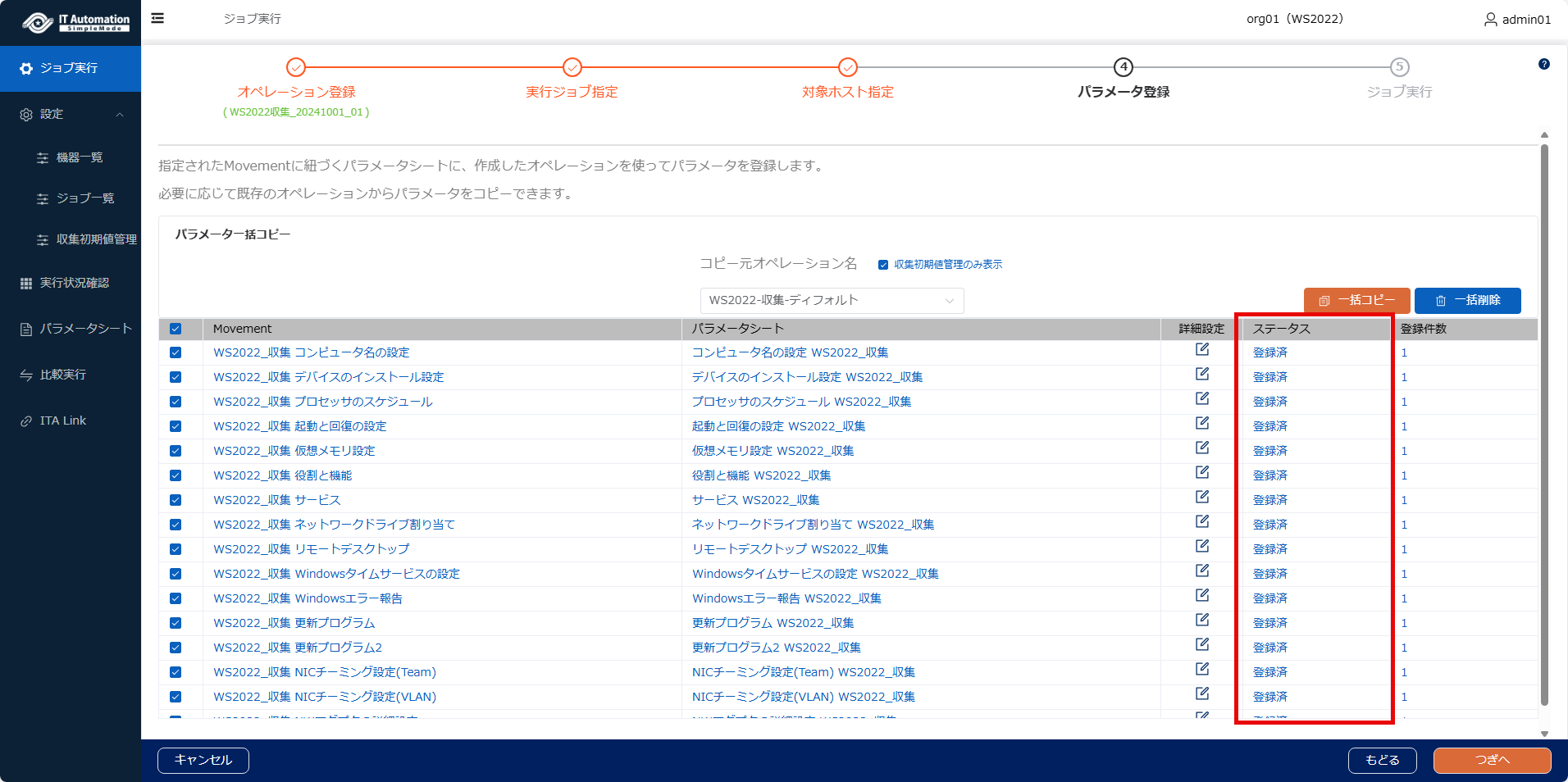

すべてのパラメータシートのステータスが"登録済"となっていることを確認し、「つぎへ」を押します。 3-1-4-A-2.png

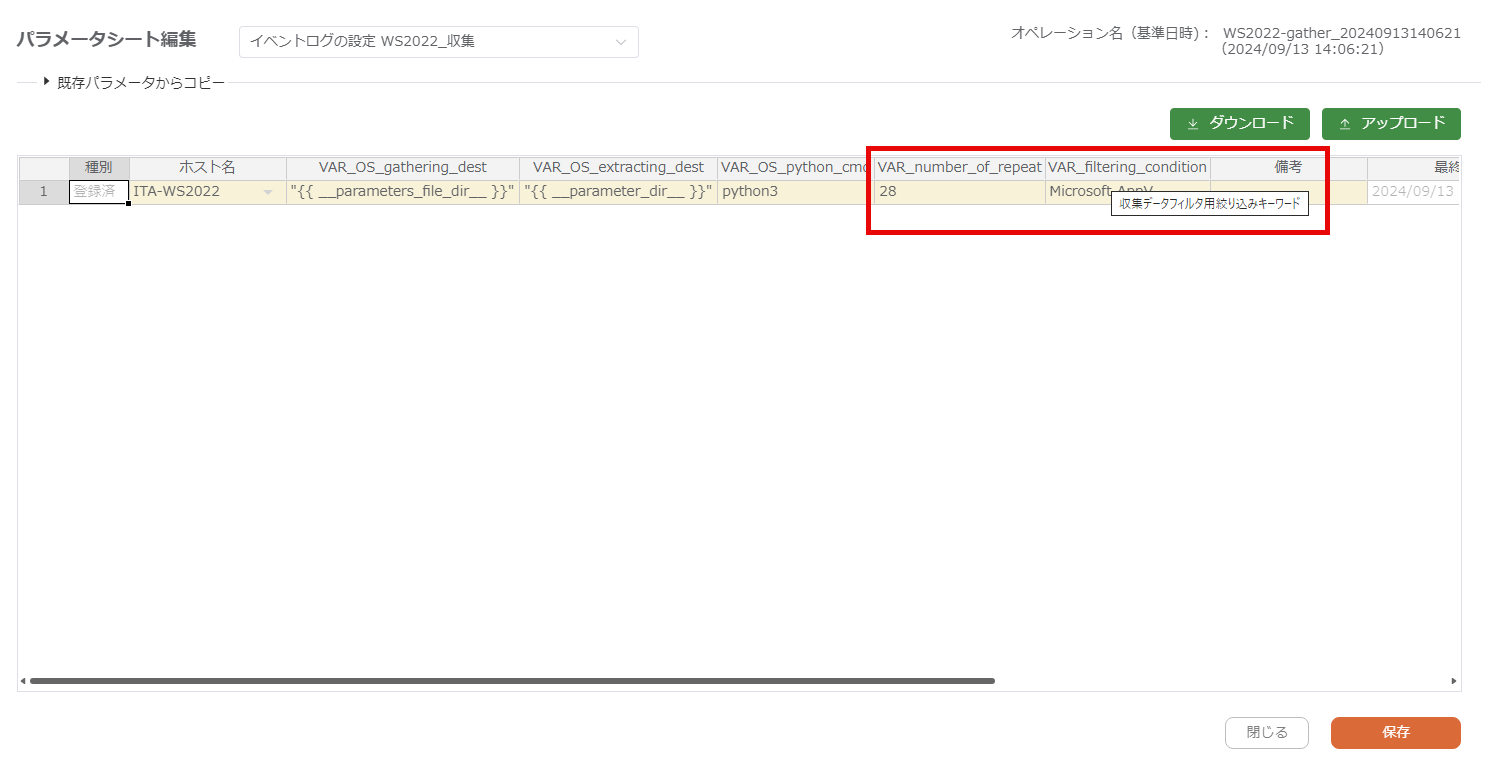

[Tips]  収集結果のフィルタリング設定
一部のパラメータシートでは、収集データを絞り込むためのキーワードが登録されています。
フィルタするキーワードを変更する場合、「詳細設定」ボタンを押して、フィルタ用パラメータを変更します。
※キーワードを変更すると取得するデータの件数が増加する可能性があります。
　データの件数が多すぎると、性能面で問題が出る可能性があります。
　また、件数が一定値を超えるとジョブが異常終了します。


[Tips]  複数ホストのパラメータ登録
「コピー元オペレーション名」に収集初期値管理用オペレーションを選択する場合、
全てのホストに収集初期値管理で設定したパラメータを登録します。
収集初期値管理用オペレーション以外を選択する場合、コピー元に登録したホストだけコピーします。

収集初期値管理機能については、 7. 収集初期値管理機能 を参照してください。

3-1-5. ジョブ実行

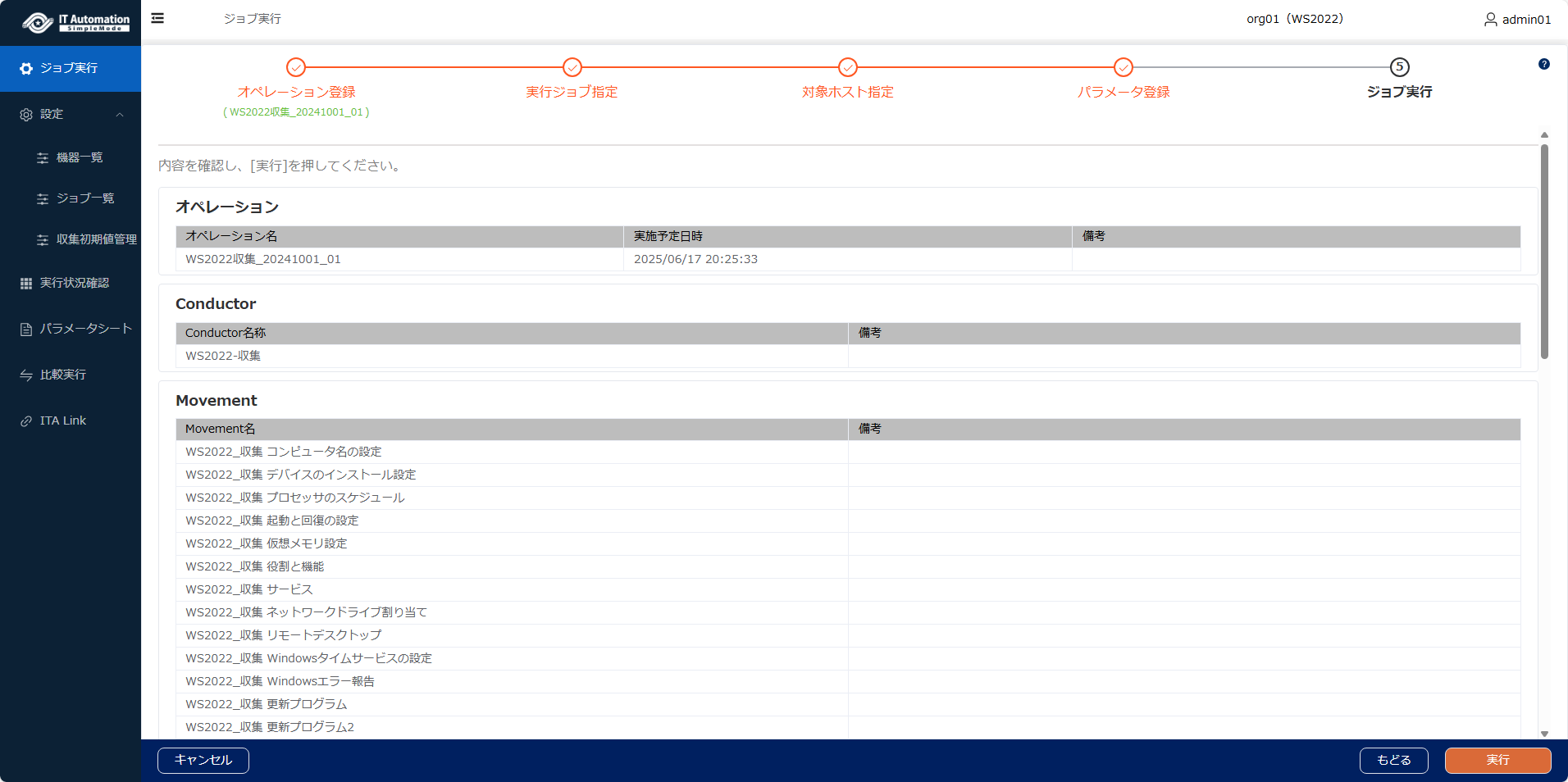

ここまでに設定した内容を確認して、「実行」を押します。 「実行」を押し、表示されたポップアップで「OK」を押すと実機からのパラメータ収集処理が始まります。 3-1-5-A.png

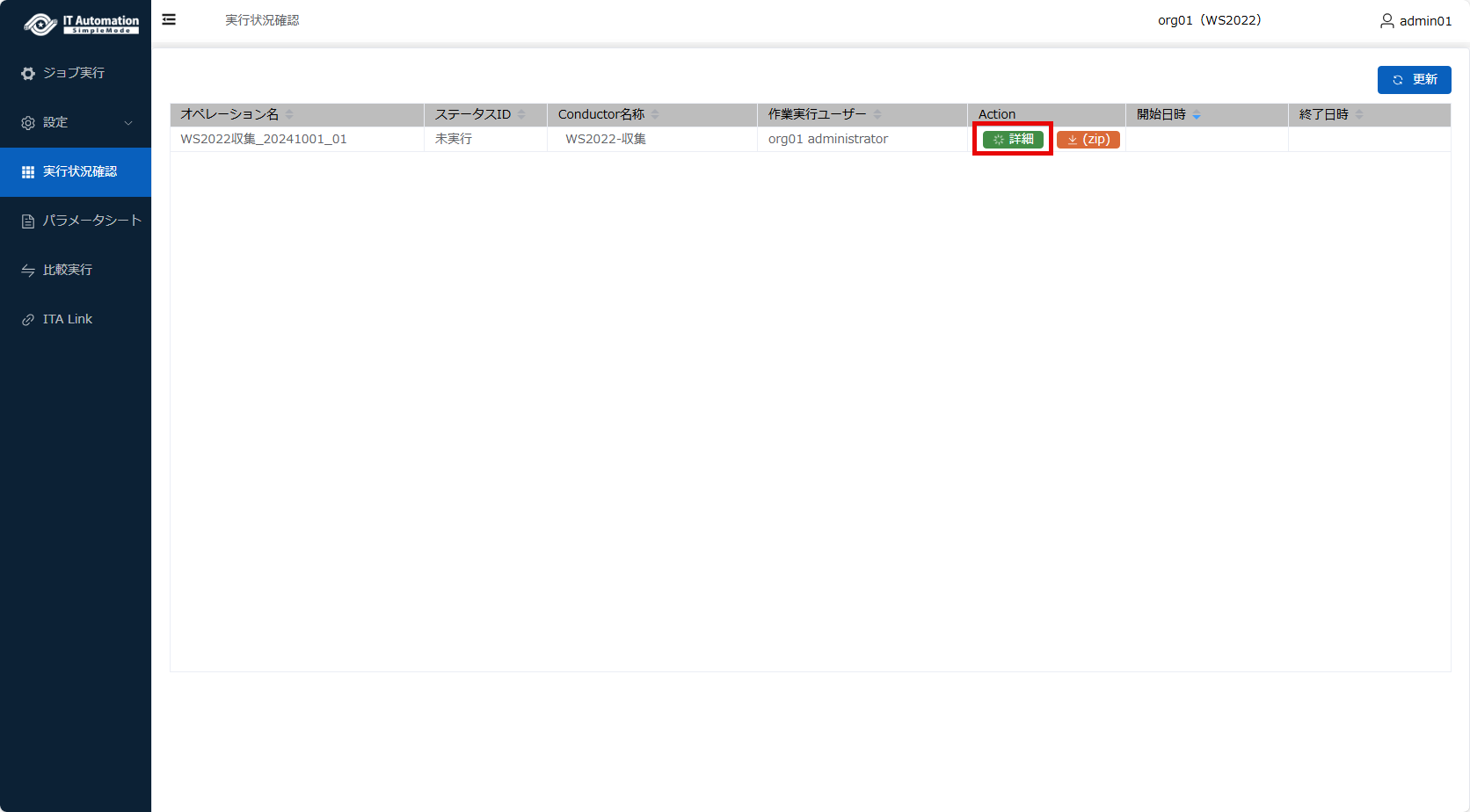

実行後は、「実行状況確認」画面に自動遷移します。 ここでは、ジョブの実行状況とログを確認できます。 「詳細」ボタンを押すと、そのオペレーションの実行状況をMovement単位で確認できます。 3-1-5-B.png

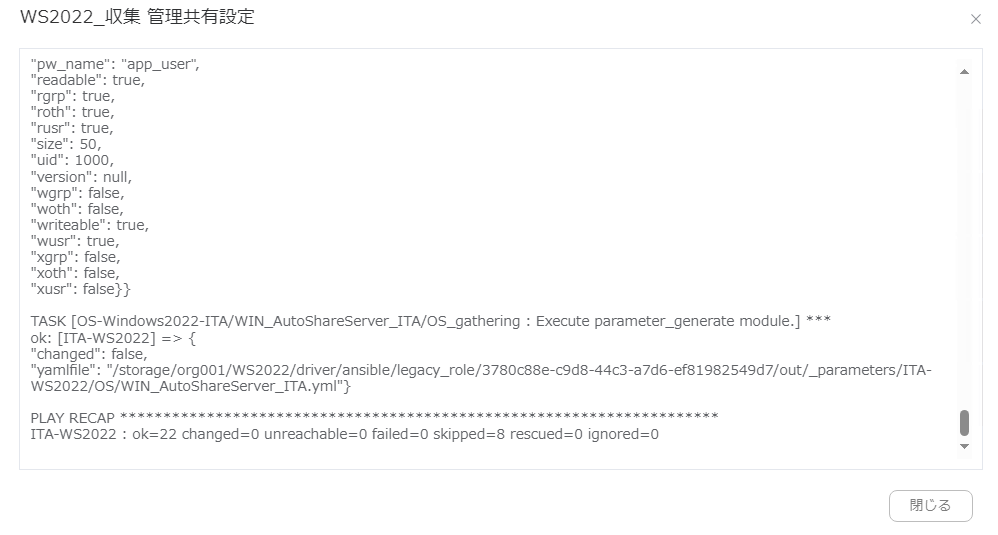

Movement名をクリックすると、ジョブ実行時のログを参照することができます。 3-1-5-C.png


[Tips] ジョブ実行中の操作
ジョブはバックグラウンドで実行されるため、実行中にWebブラウザを閉じても構いません。
ジョブが実行している間、仮想マシンは終了しないでください。

[Tips] ジョブがエラー（異常終了）した場合
エラーになったMovementを再実行することはできません。
再実行する場合、新しいウィザードを開始して実行したいMovementを選択し、パラメータの変更などでエラー原因を解消して実行してください。

3-1-6. 収集結果の確認

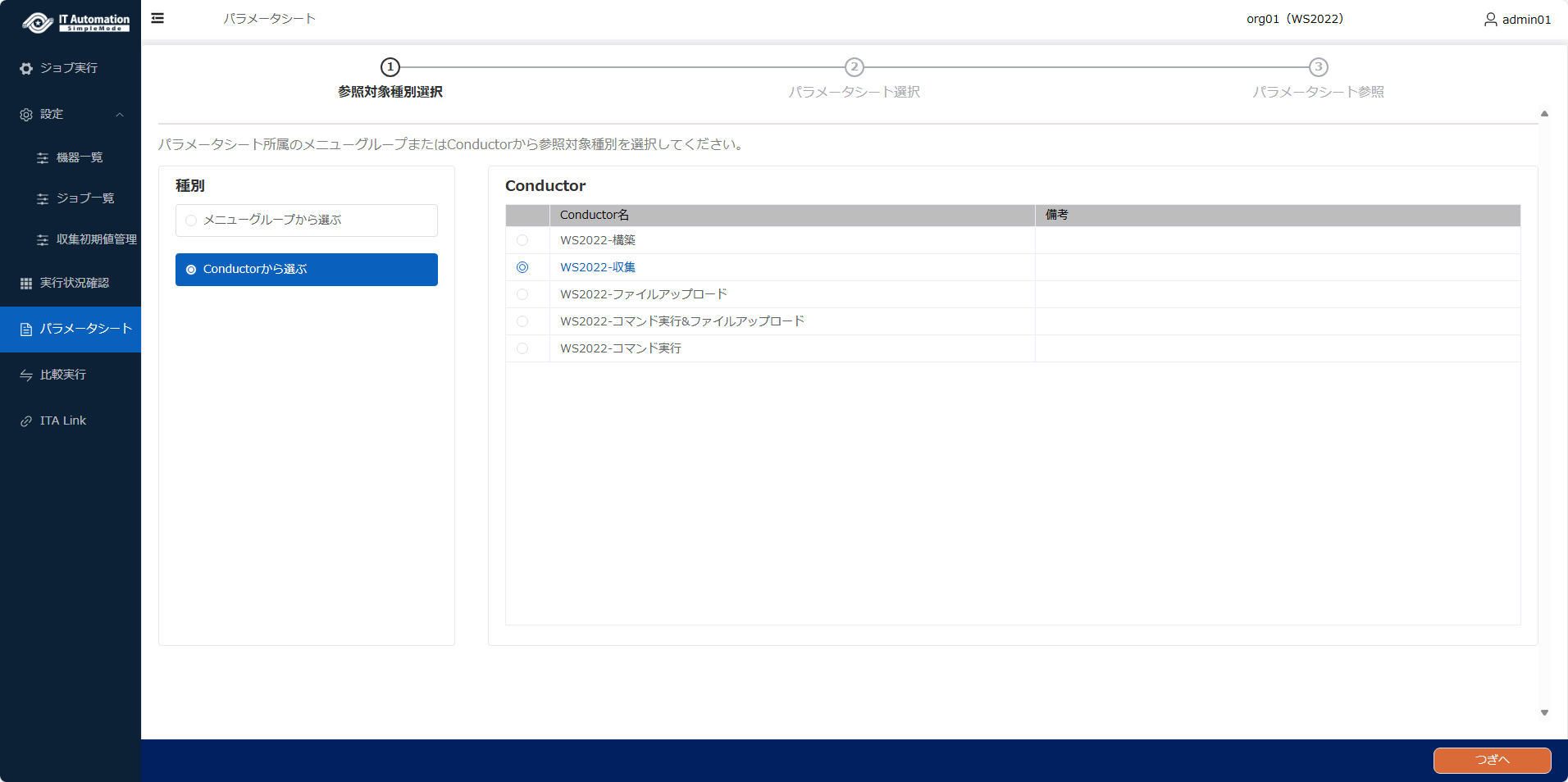

実行状況確認画面で”正常終了"となったMovementの収集結果は、「パラメータシート」メニューから参照できます。 「Conductorから選ぶ」の「＜OS名＞-収集」を選択して「つぎへ」を押します。 3-1-6-A.png

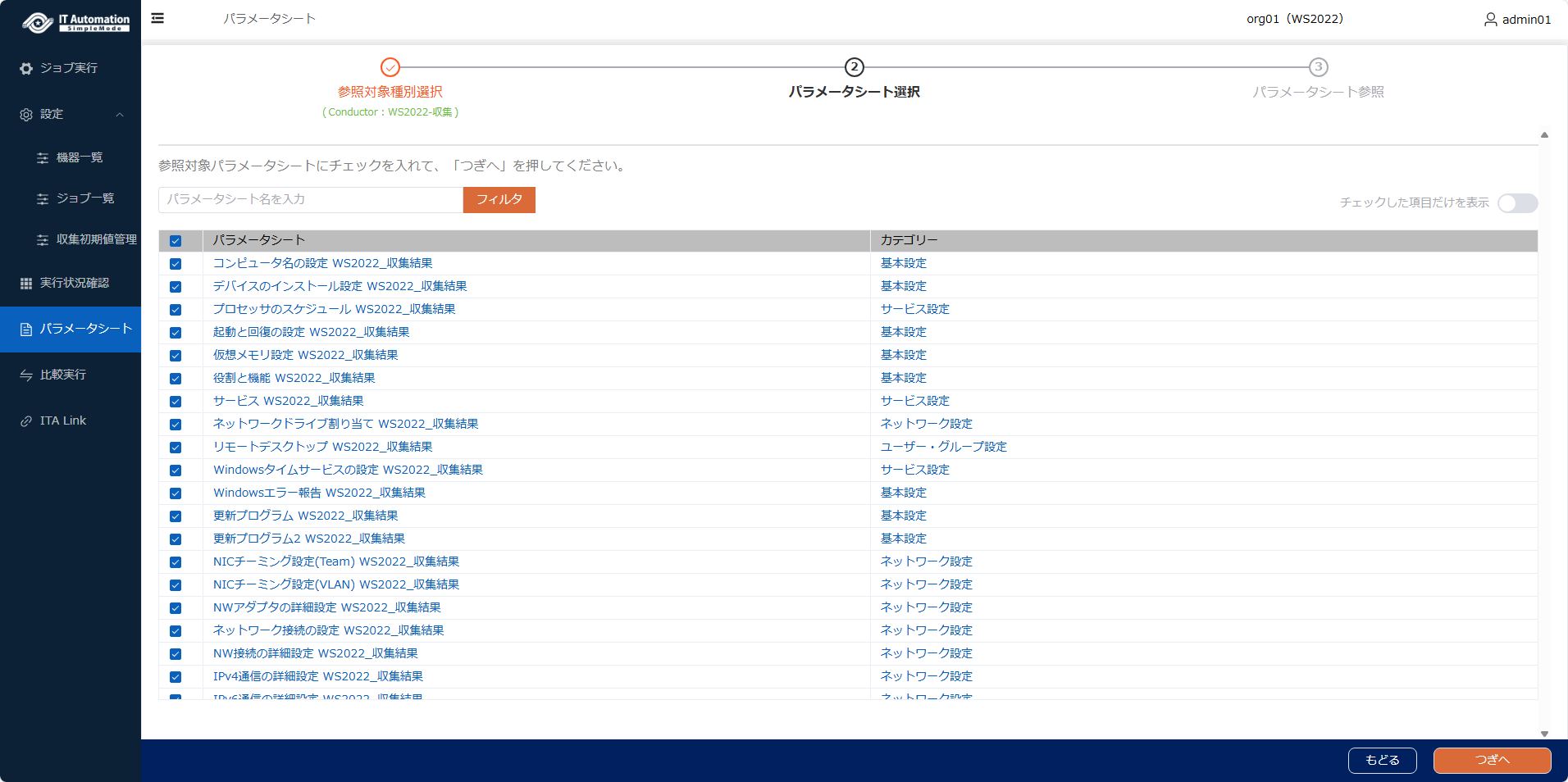

対象とするパラメータシートにチェックを⼊れて「次へ」を押します。 3-1-6-B.png

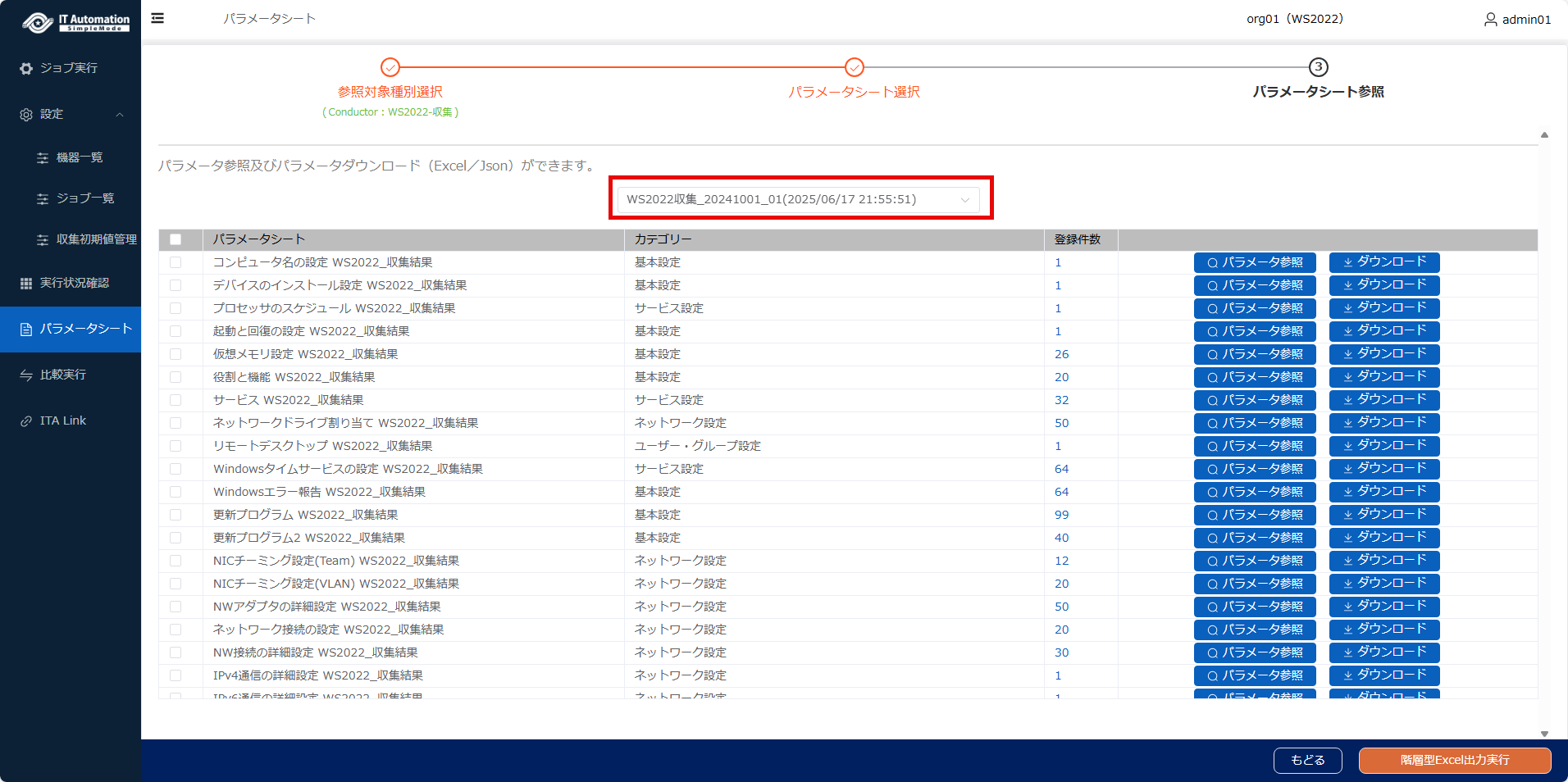

対象のオペレーションは、プルダウンから選択できます。 オペレーションを選択すると、パラメータシート毎の登録件数が表示されます。 3-1-6-C.png

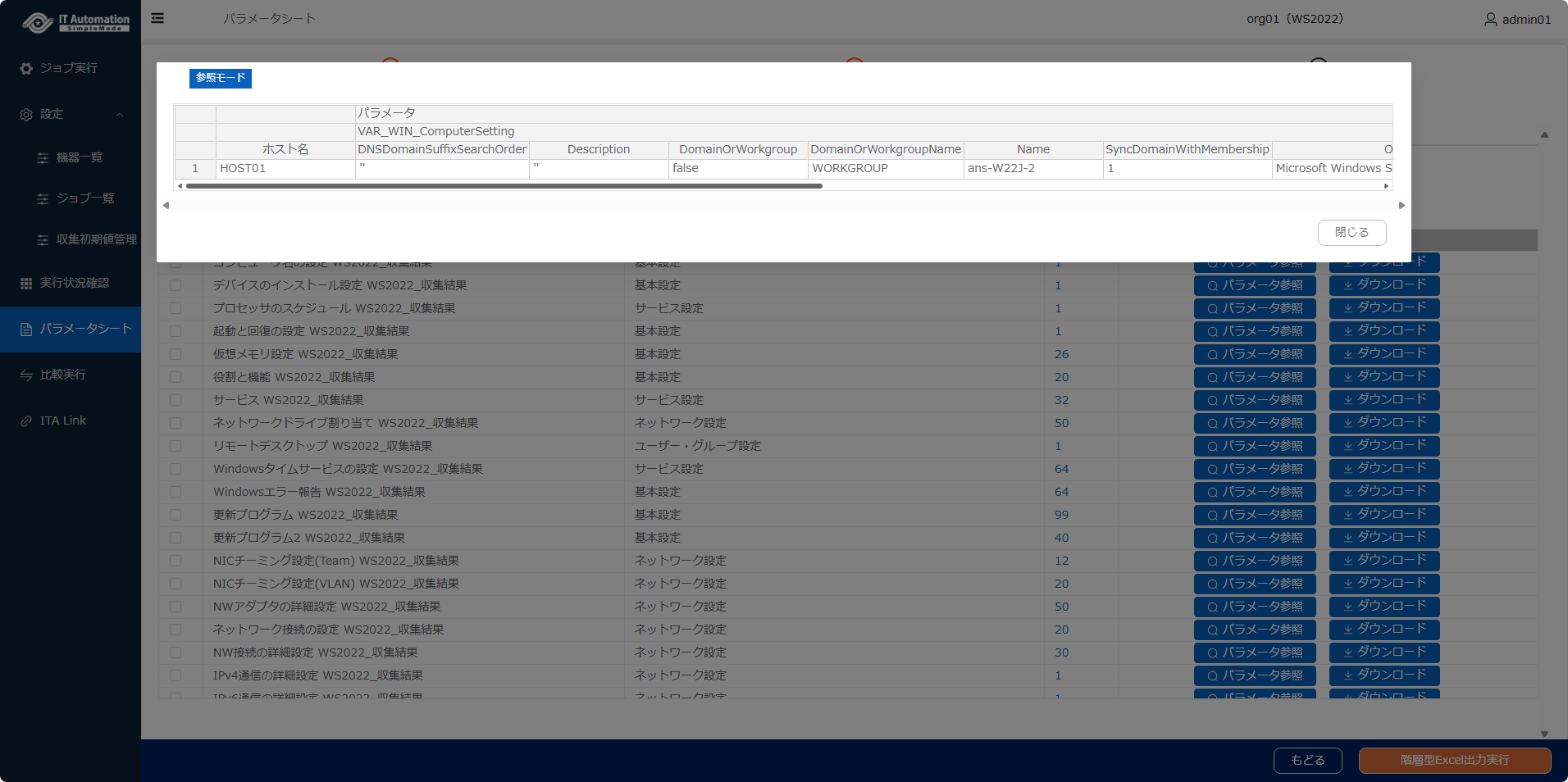

参照したいパラメータシートの「パラメータ参照」ボタンを押すと、パラメータ参照画面が開きます。 3-1-6-D.png

詳しくは、 8.パラメータシート参照機能 を参照してください。

3-2. 収集したパラメータを変更して実機に反映する

収集結果を流用して構築用パラメータを作成・構築を実行します。

3-2-1. ジョブウィザードの開始

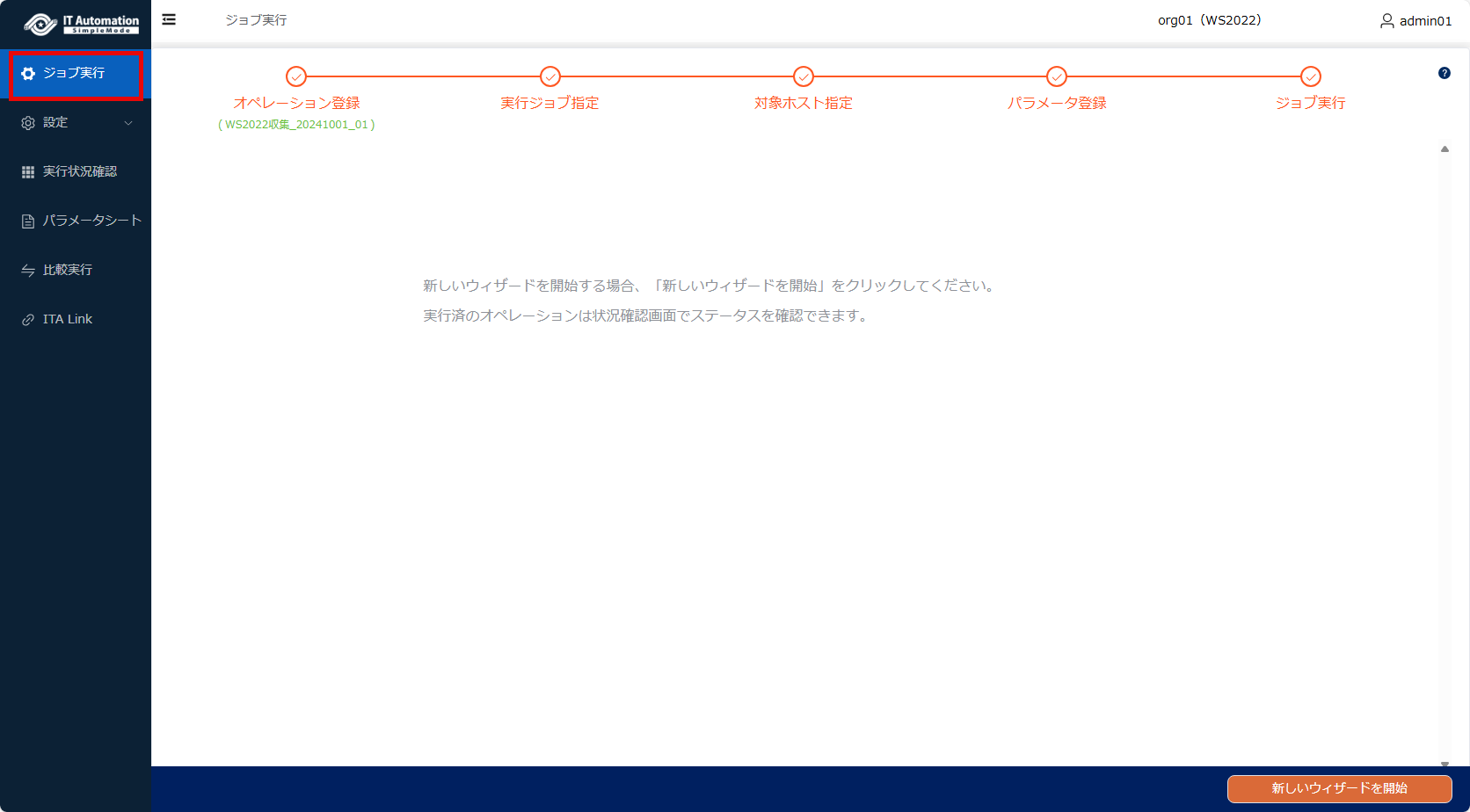

メニューから[ジョブ実行]を選択します。 この画面が表示された場合、「新しいウィザードの開始」を押します。

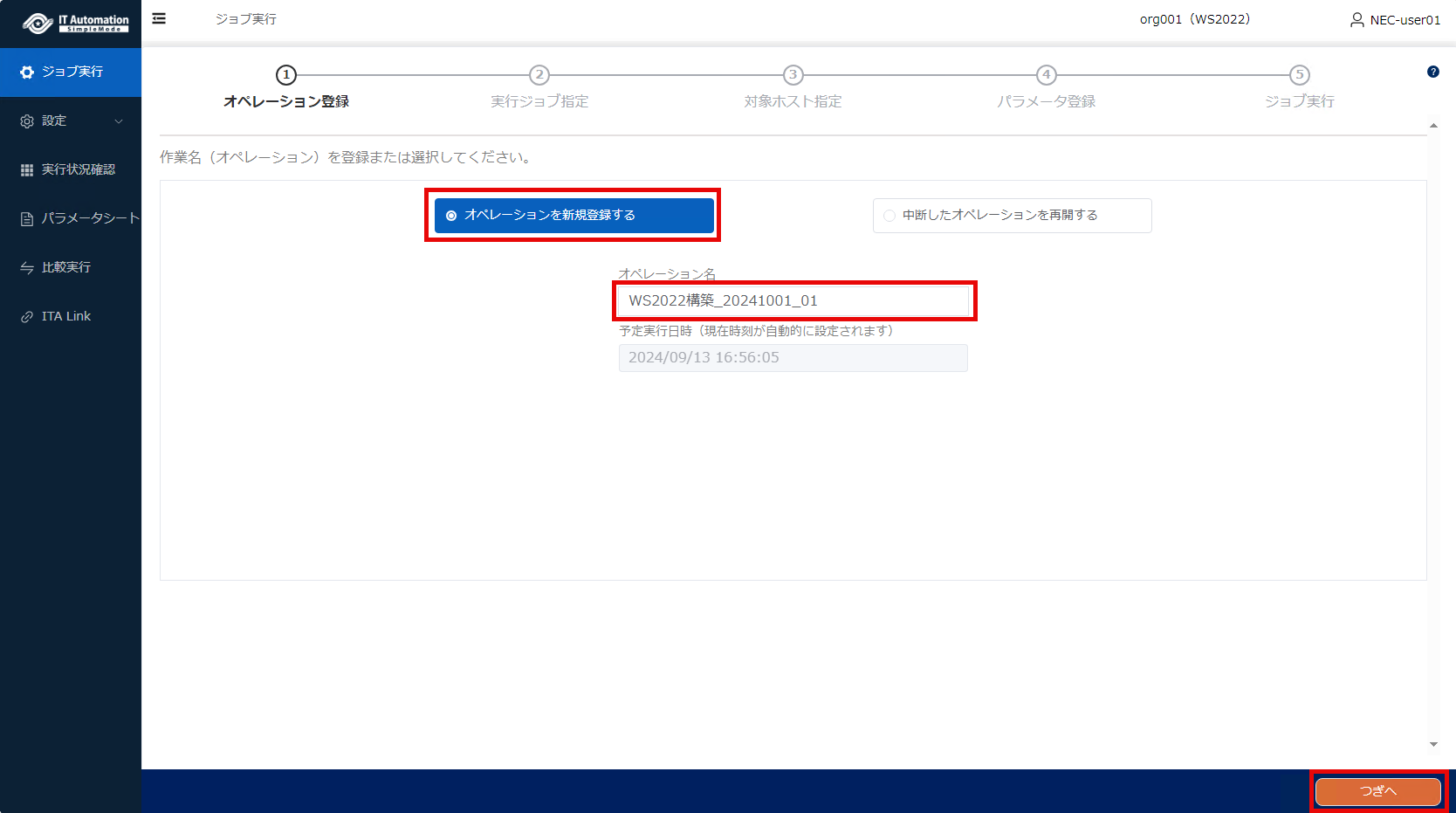

「オペレーションを新規登録する」を選択します。 任意のオペレーション名を入力し、「つぎへ」を押します。 （例：WS2022構築_20241001_01） 3-2-1-B.png

3-2-2. 構築ジョブの指定

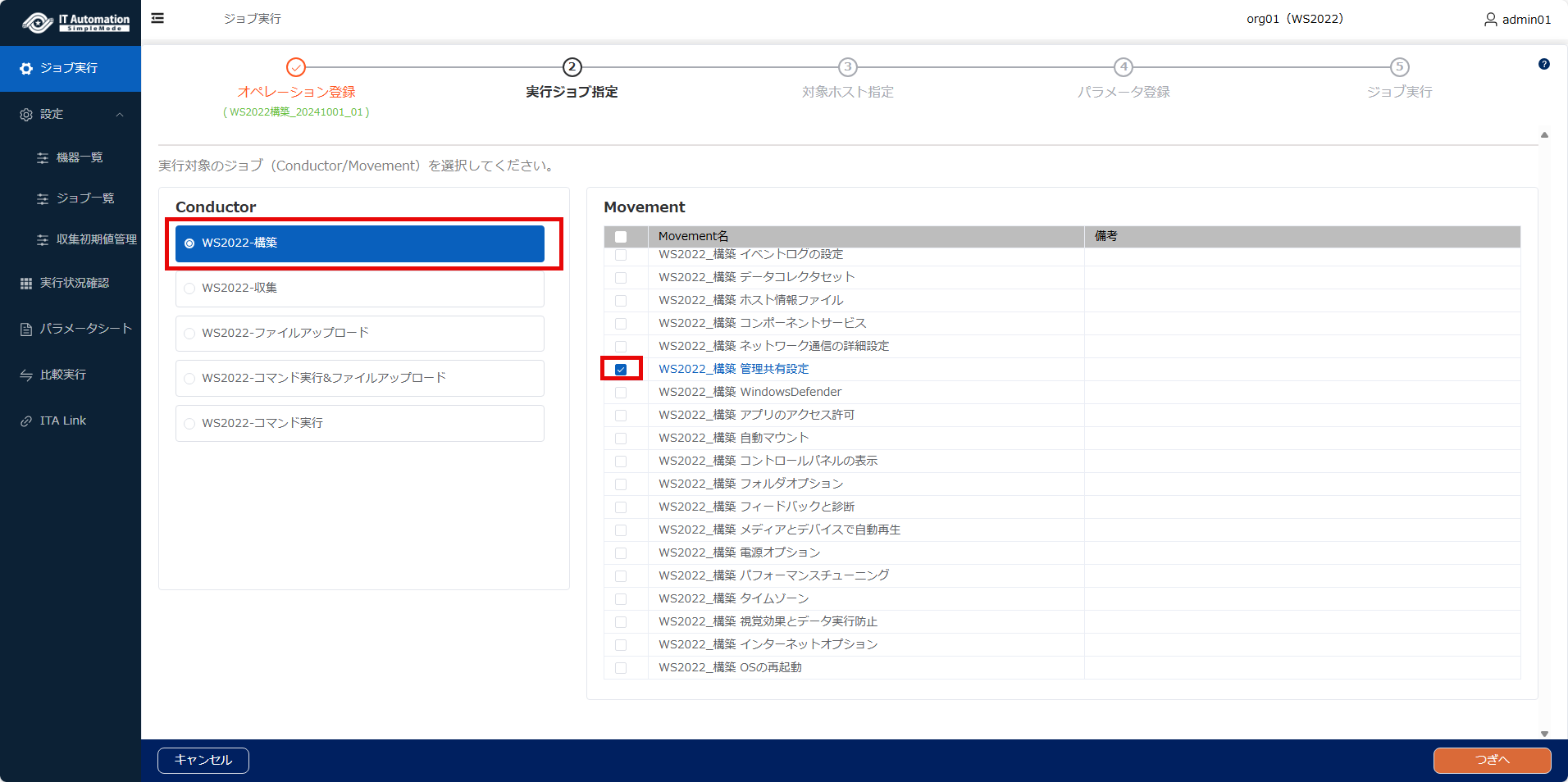

Conductorに「＜OS名＞-構築」を選択します。 実行したい（設定を変更したい）Movementにチェックを入れて「つぎへ」を押します。 3-2-2-A.png 3-2-2-A-1.png

3-2-3. ホストの指定

"3-1. 実機からパラメータを収集する（初回）"で設定値を収集したホストにチェックが入っていることを確認し、「つぎへ」を押します。 3-2-3-A.png

3-2-4. パラメータ登録

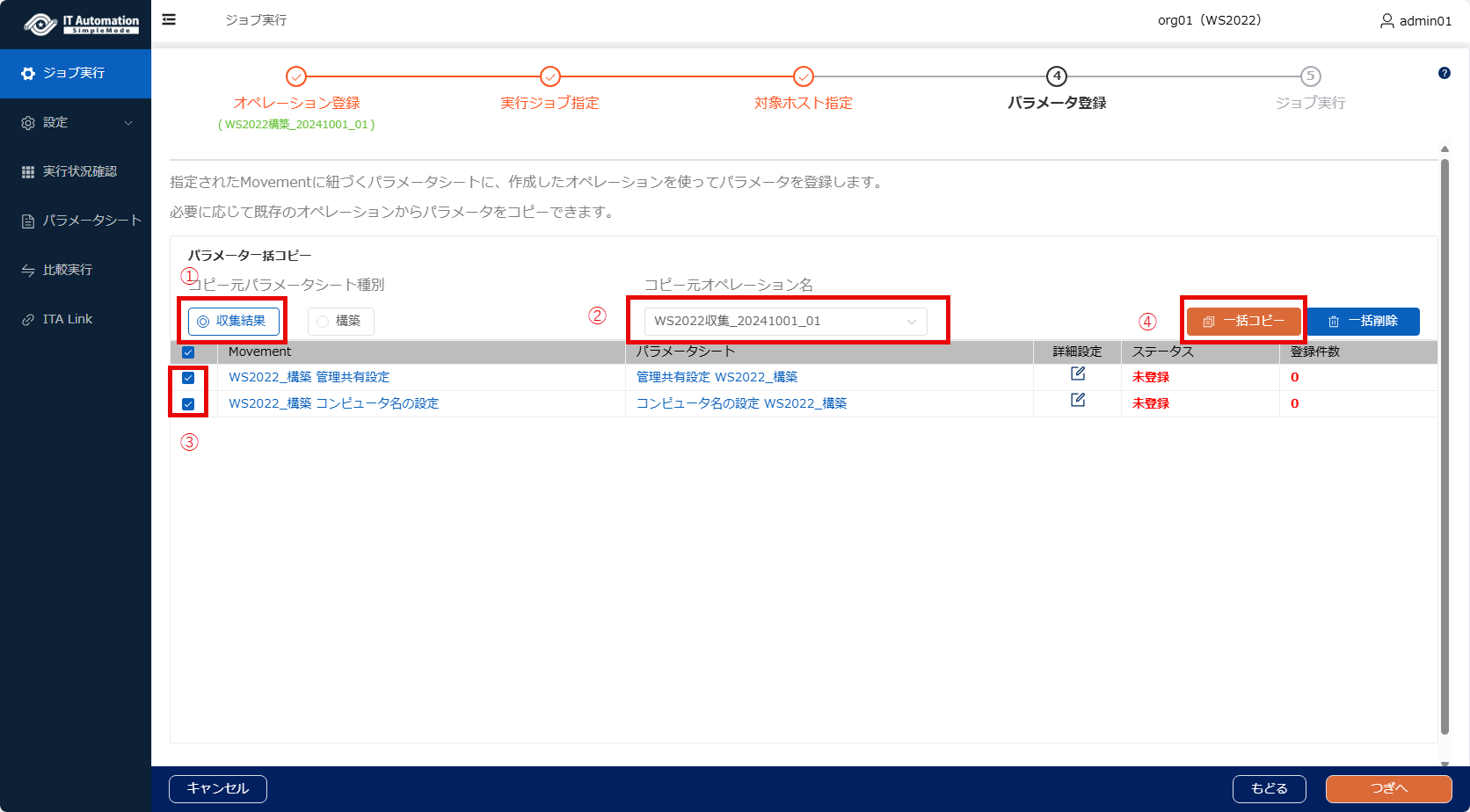

3-2-4-1. 収集結果のコピー

収集ジョブで取得した収集結果を流用して、構築用パラメータを入力します。
①「コピー元パラメータシート種別」を"収集結果”に設定します。
②「コピー元オペレーション名」に収集ジョブ実行時に選択したジョブを選択します。ここでは例として「WS2022収集_20241001_01」を選択します。
③変更対象のMovement（パラメータシート）にチェックを入れます。
④「一括コピー」ボタンを押すと、収集結果が現在のウィザード（オペレーション）にコピーされます。

[Tips]  コピー元オペレーション名の選択
コピー元オペレーション選択において、実行済み以外の未実行および実行エラーのオペレーションを選択できます。

3-2-4-2. パラメータの編集

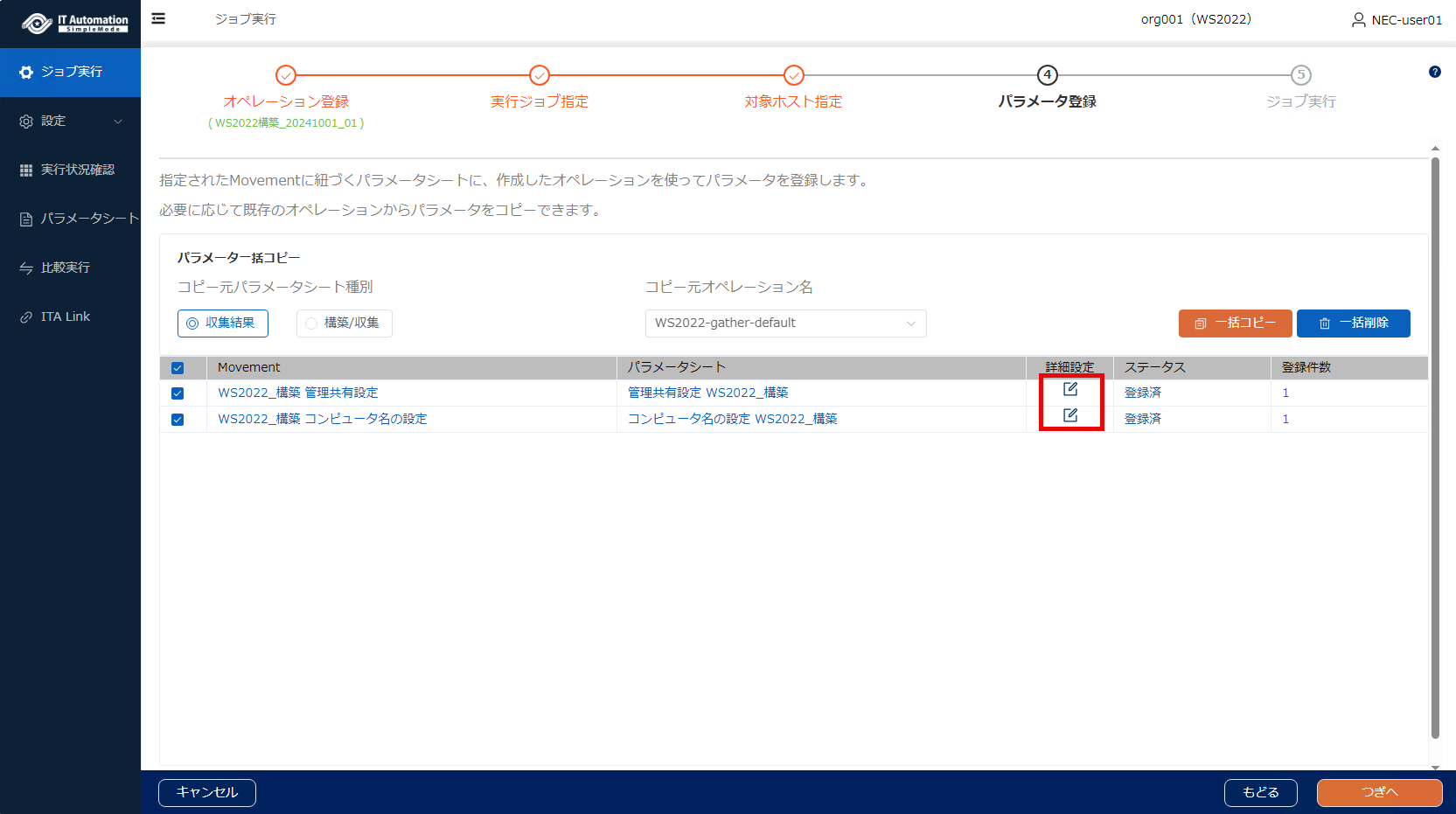

パラメータを編集するには、"詳細設定"アイコンを押します。 3-2-4-2-A.png

[Tips]  変更対象選択の操作
パラメータシート一覧に戻って"詳細設定"を選択、または編集画面にて変更対象が選択できます。

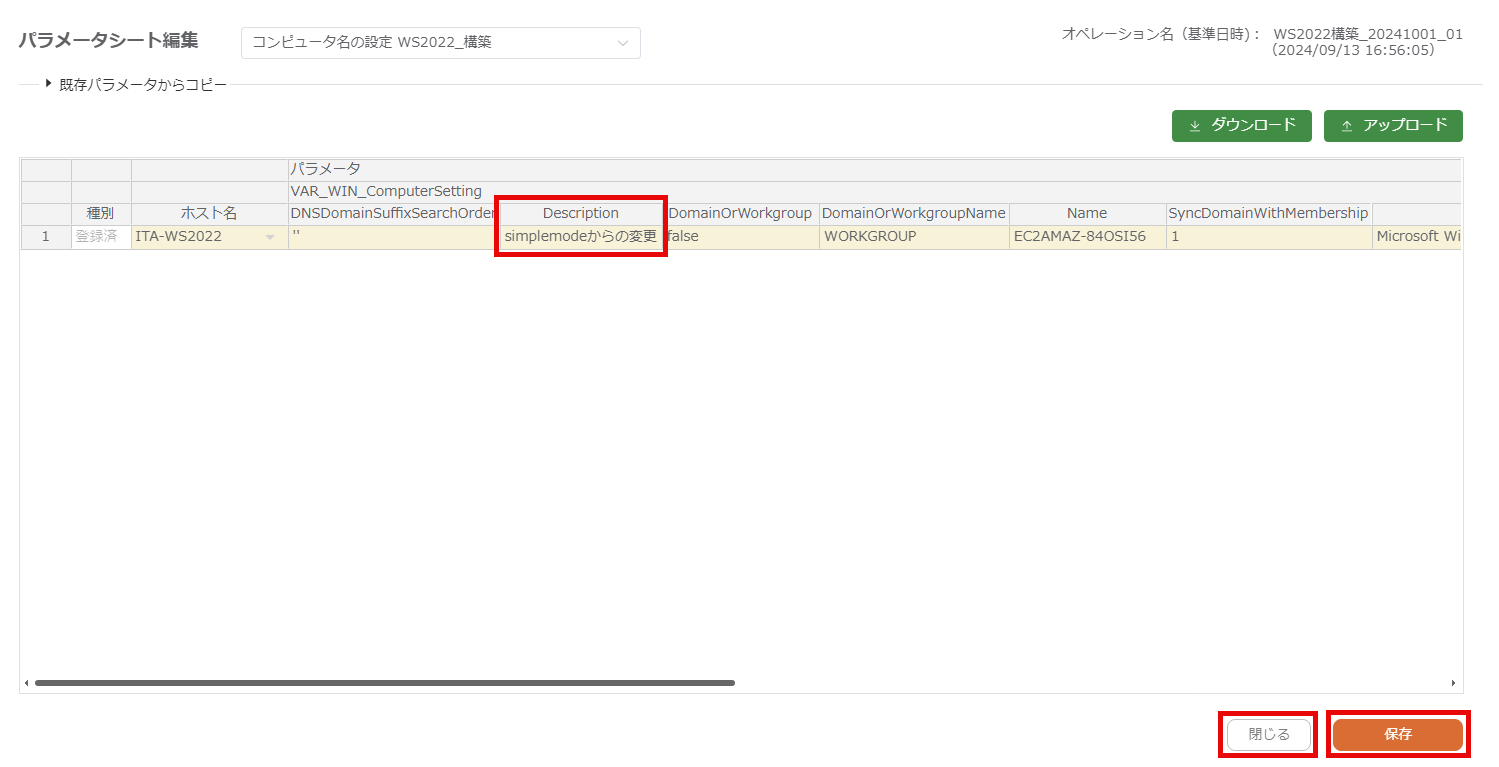

この画面ではスプレッドシート形式でパラメータを変更できます。 変更したい設定項目の値を変更、または追加し、「保存」を押します。 ここでは例として、Description（コンピュータの説明）の値を変更しています。 パラメータが問題なく保存されたら、「閉じる」ボタンを押します。 3-2-4-2-C.png

[Tips]  スプレッドシートの操作
最下部のレコードを選択した状態でEnterキーを押すと行が追加されます。
Microsoft Excelと同様に行コピーや複数セルのコピー・ペーストも可能です。
また、この画面でコピーした内容をお手元のMicrosoft Excelに貼り付けることもできます。
ファイルアップロード型パラメータの編集方法としては、 一度ダウンロードしたファイルを修正し、再度アップロードする形となります。 ここでは例として、ファイルアップロード型パラメータの変更手順を説明します。

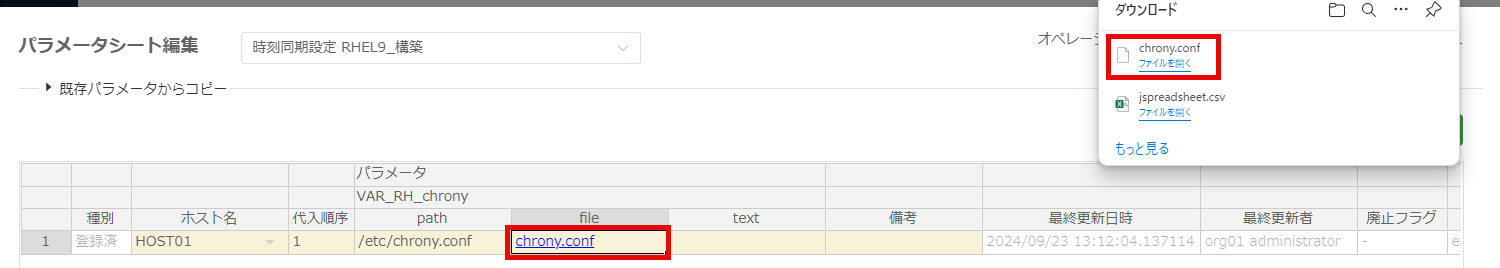

ファイルアップロード型パラメータのファイル名リンクをクリックし、ファイルをダウンロードします。

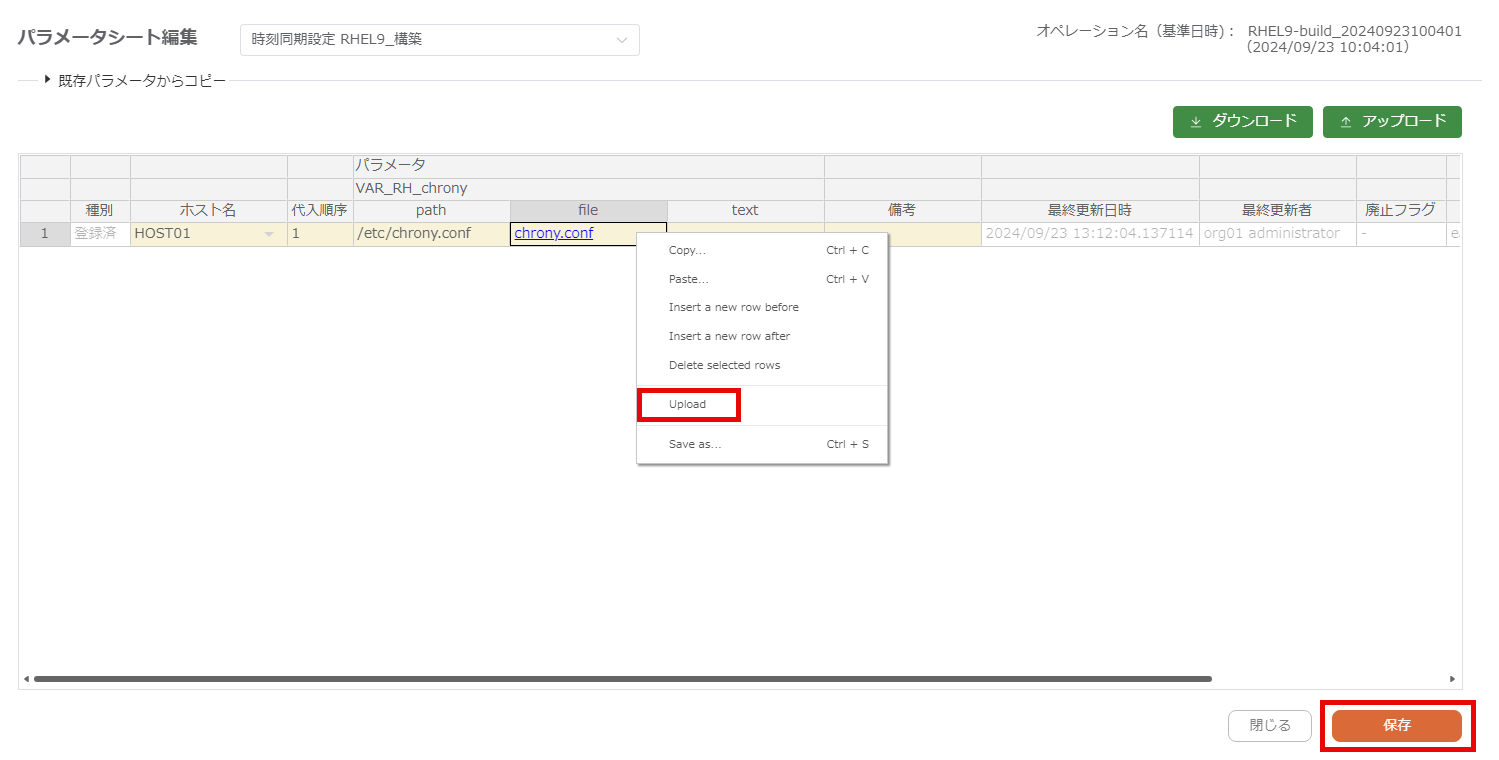

ファイル名を右クリックし、「Upload」をクリックすると、修正したファイルをアップロードして「保存」を押します。 3-2-4-2-C-2.png

ここまでの操作を、変更対象のパラメータシート毎に実施します。

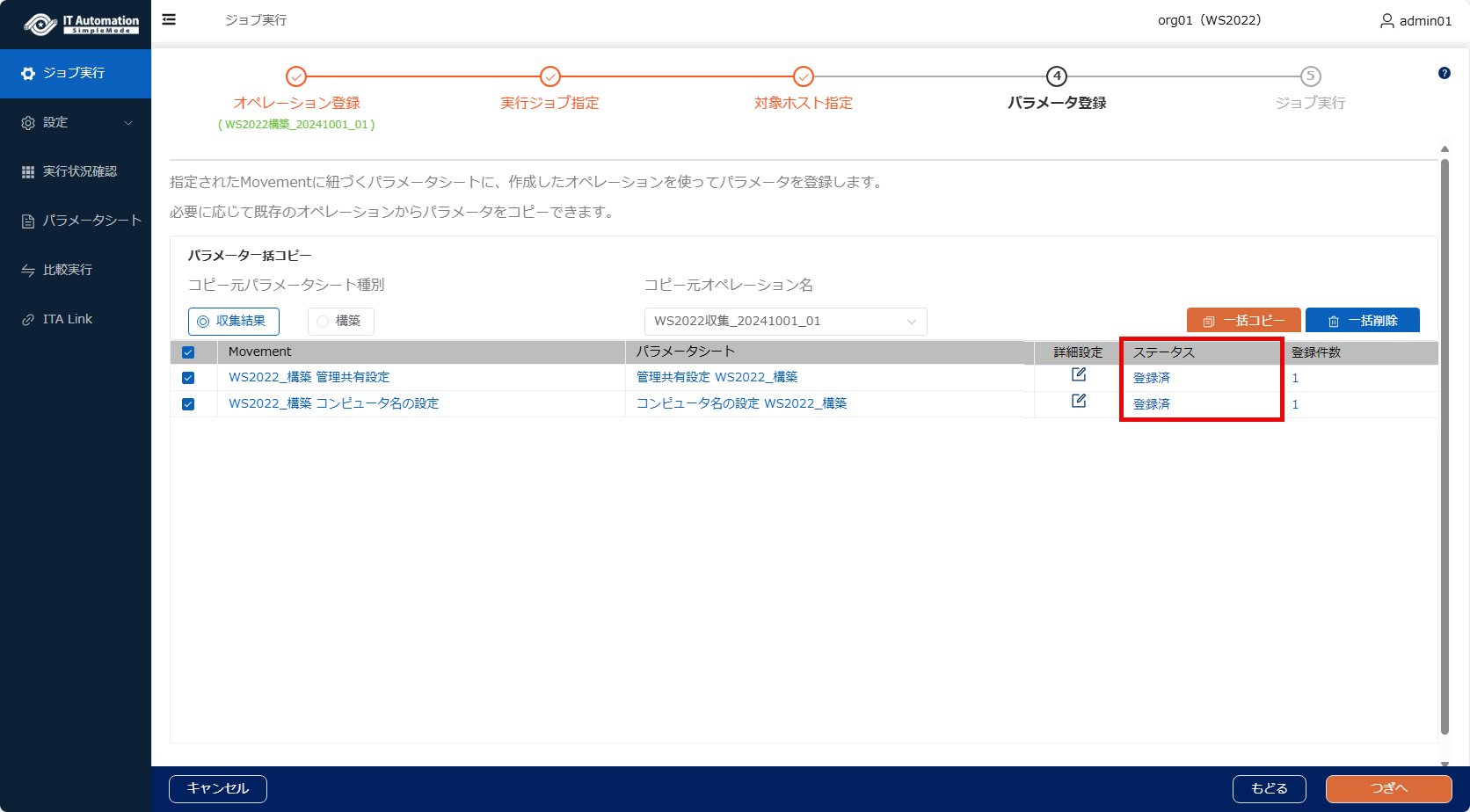

すべてのパラメータシートのステータスが"登録済"となっていることを確認し、「つぎへ」を押します。 3-2-4-2-E.png

[Tips]
「パラメータ編集」ボタンからスプレッドシートでパラメータを変更する以外にも、ExcelファイルやJSONファイルのダウンロード・アップデートを行うことが可能です。
「ダウンロード」ボタンを押して形式を選択すると、ファイルがダウンロードされます。
「アップロード」ボタンで編集したファイルを選択して登録ができます。

[Tips]
「ダウンロード」ボタンを押して形式を選択すると、ファイルがダウンロードされます。
「アップロード」ボタンで編集したファイルを選択して登録ができます。

3-2-5. ジョブ実行

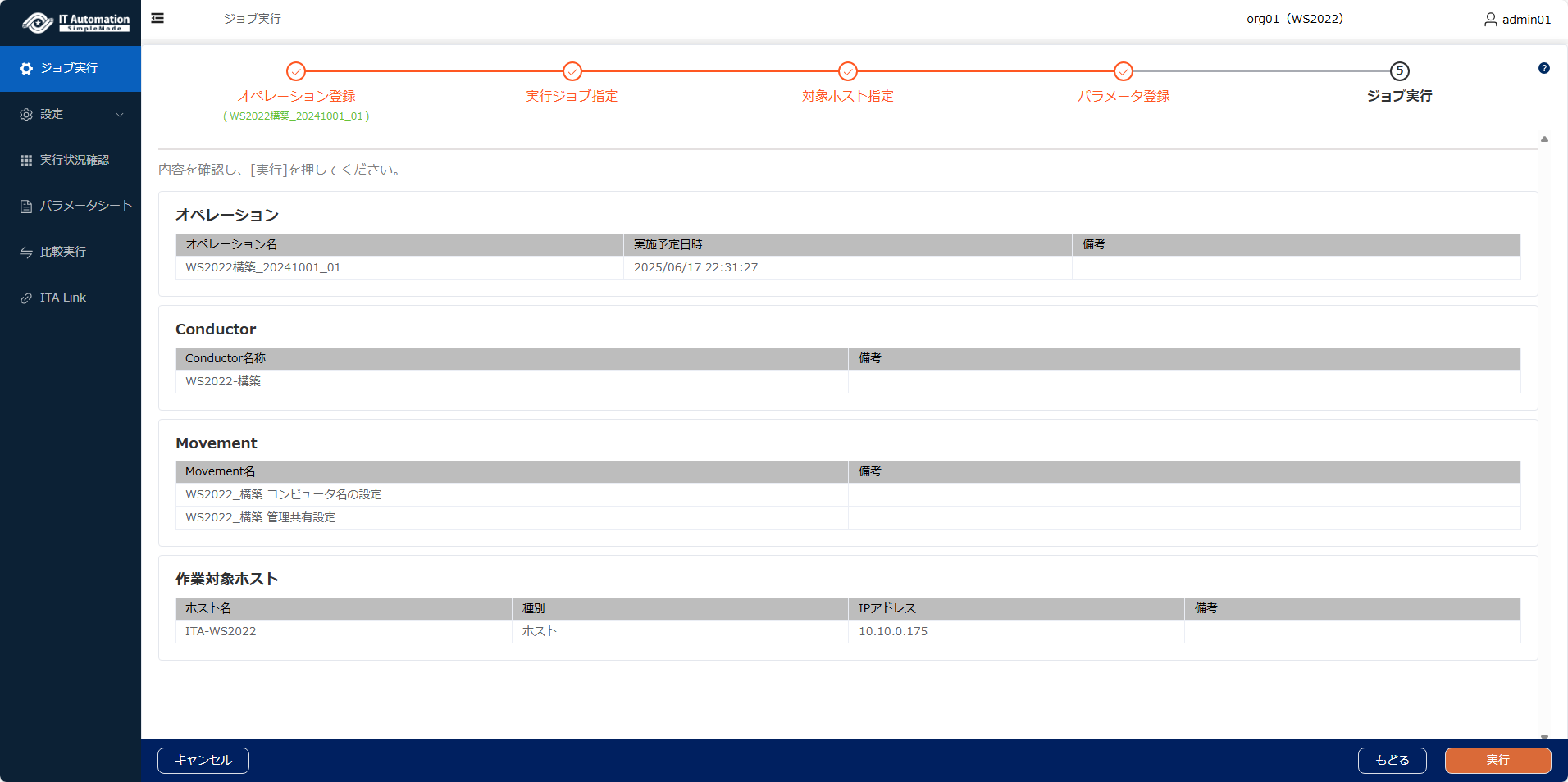

ここまでに設定した内容を確認して、「実行」を押します。 「実行」を押し、表示されたポップアップで「OK」を押すと実機へのパラメータ反映処理（構築）が始まります。 3-2-5-A.png

実行後は、「実行状況確認」画面に自動遷移します。 以降の手順は「3-1. 実機からパラメータを収集する（初回）」と同様です。

4. 2回目以降のパラメータ収集と構築

4-1. 実機からパラメータを収集する（２回目以降）

初回の収集では、デフォルトで設定済のオペレーションを利用してジョブを実行しました。 2回目以降は、新規オペレーションを作成し、過去に実行したオペレーションの設定値を流用してジョブを実行します。

4-1-1. 収集ジョブの開始

メニューから[ジョブ実行]を選択します。 この画面が表示された場合、「新しいウィザードの開始」を押します。


「オペレーションを新規登録する」を選択します。 任意のオペレーション名し、「つぎへ」を押します。 （例：WS2022収集_20241001_02） 4-1-1-B.png

4-1-2. 収集ジョブの指定

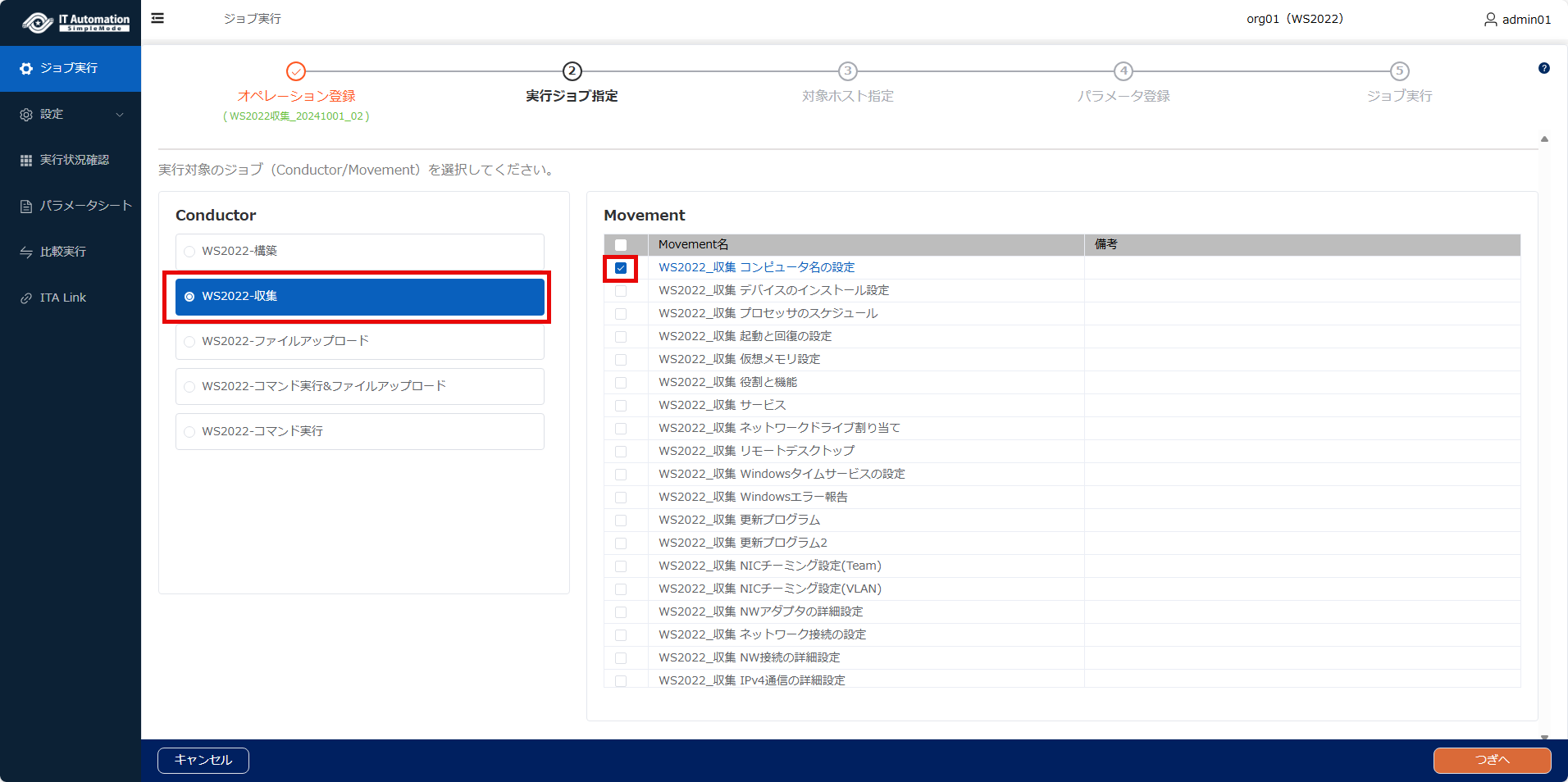

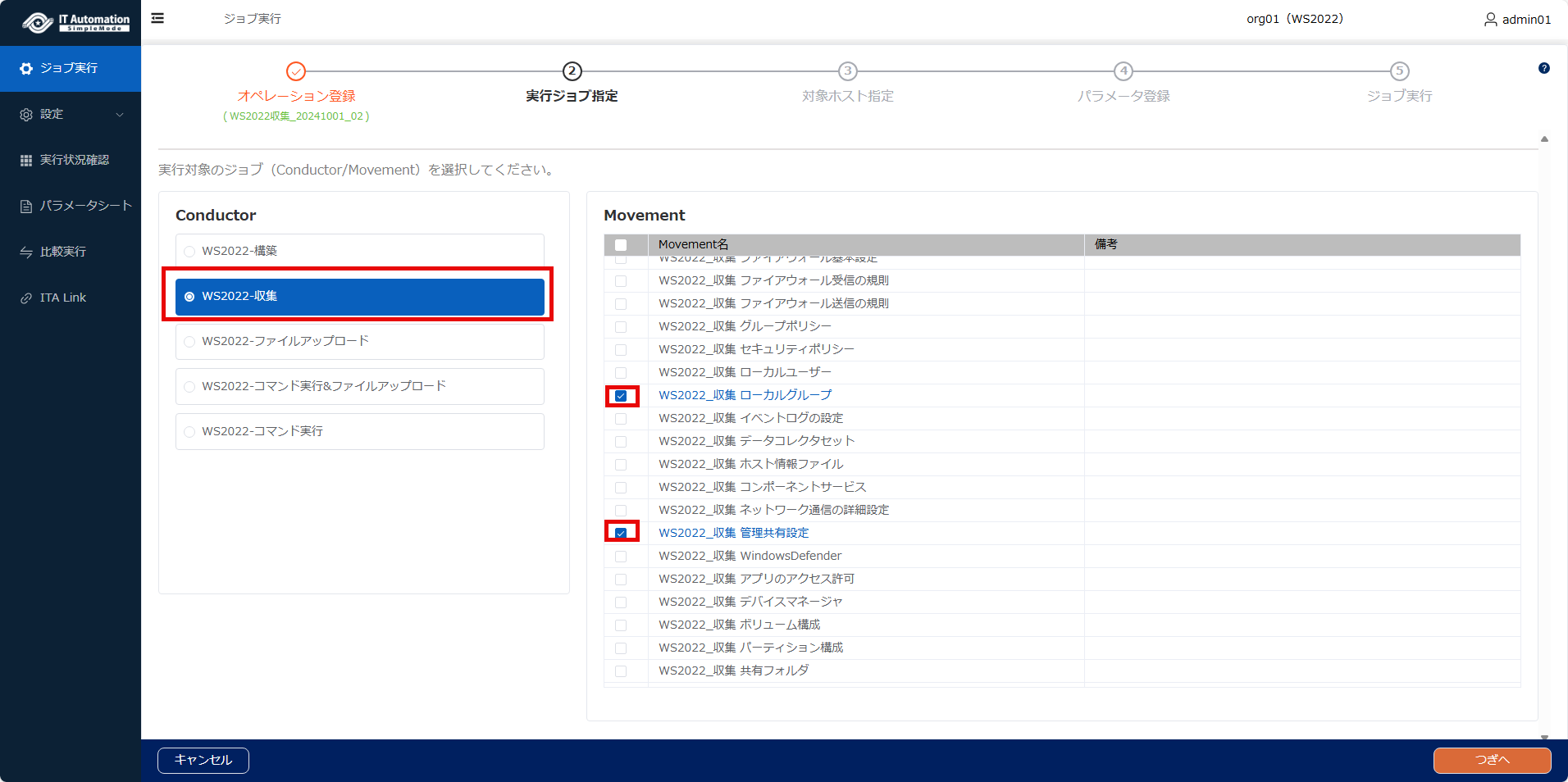

Conductorに「＜OS名＞-収集」を選択します。 実行したいMovement（収集したいパラメータ）にチェックを入れて「つぎへ」を押します。 4-1-2-A.png 4-1-2-A-1.png

4-1-3. ホストの指定

対象のホストにチェックが入っていることを確認し、「つぎへ」を押します。 ※次の画面で過去の設定値を流用できるのは、以前に収集を実行済のホストのみです。 4-1-3-A.png

4-1-4. パラメータ登録

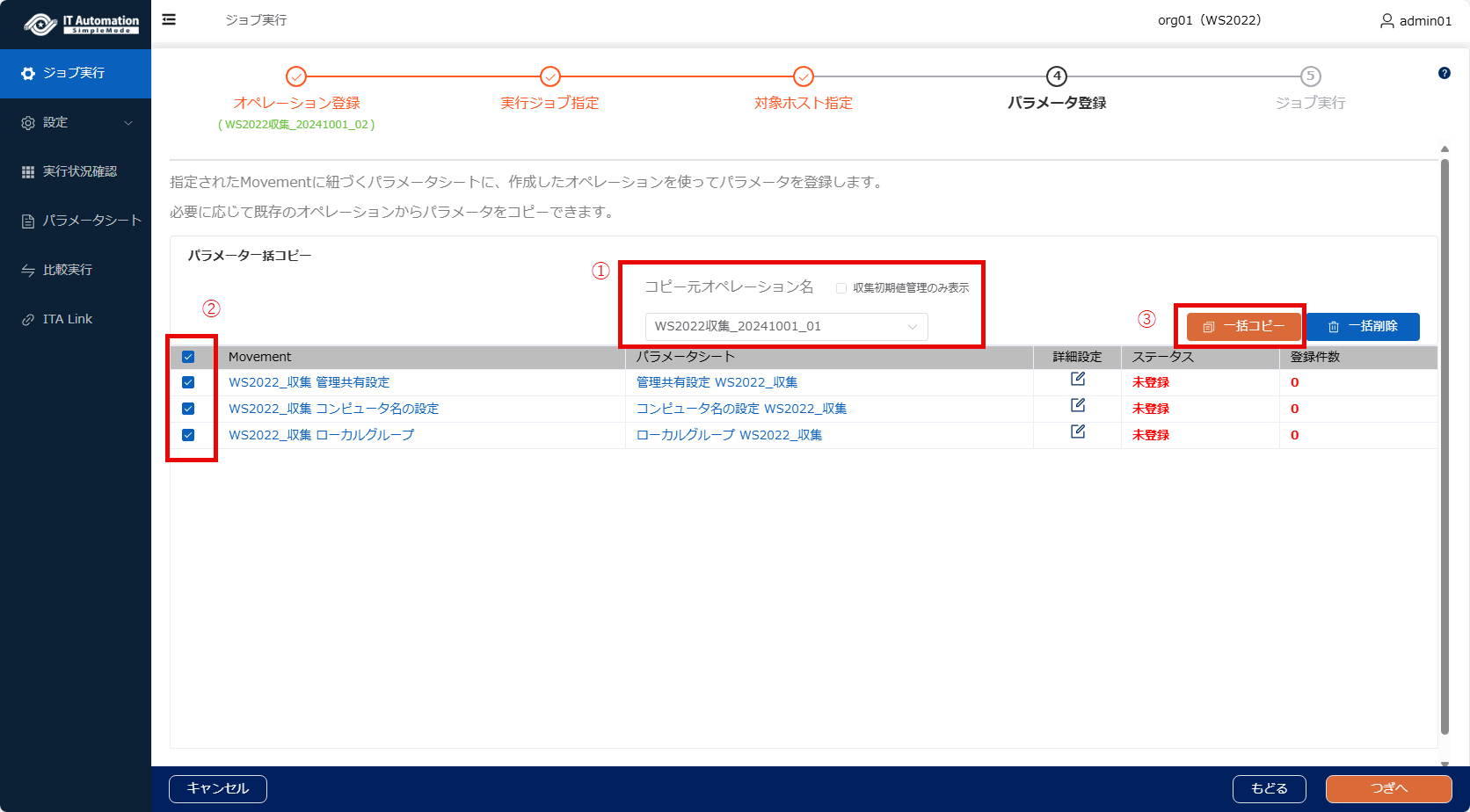

収集のためのパラメータを⼊⼒します。 ⼿動で⼊⼒することもできますが、コピー機能を⽤いて以前のオペレーションまたは収集初期値管理用オペレーションの設定を流⽤することができます。
①「コピー元オペレーション名」に収集ジョブ実⾏時に選択したジョブを選択します。
　収集初期値管理のみ表⽰を外して、以前のオペレーションが表示できます。
　ここでは例として「WS2022収集_20241001_01」という以前のオペレーションを選択します。
②すべてのMovement（パラメータシート）にチェックを⼊れます。
③「⼀括コピー」ボタンを押すと、収集設定が現在のウィザード（オペレーション）にコピーされます。

すべてのパラメータシートのステータスが"登録済"となっていることを確認し、「つぎへ」を押します。 4-1-4-C.png

[Tips]  収集結果のフィルタリング設定
一部のパラメータシートでは、収集データを絞り込むためのキーワードが登録されています。
フィルタするキーワードを変更する場合、「詳細設定」ボタンを押して、フィルタ用パラメータを変更します。
※キーワードを変更すると取得するデータの件数が増加する可能性があります。
　データの件数が多すぎると、性能面で問題が出る可能性があります。
　また、件数が一定値を超えるとジョブが異常終了します。


4-1-5. ジョブ実行

ここまでに設定した内容を確認して、「実行」を押します。 「実行」を押し、表示されたポップアップで「OK」を押すと実機からのパラメータ収集処理が始まります。 4-1-5-A.png

実行後は、「実行状況確認」画面に自動遷移します。 以降の手順は「3-1. 実機からパラメータを収集する（初回）」と同様です。

5. ターゲットホストの追加

5-1. ターゲットホストを追加する

ターゲットホストを追加する場合、ここまでに説明した準備手順、ジョブの実行手順に、以下の内容を加えていきます。

章

項目

説明

5-1-1

機器一覧でホストを追加する

機器一覧に2台目以降のホストを新規に追加する

5-1-2

ウィザードで対象ホストに指定

ジョブ実行ウィザードで対象ホストとしてチェックする

5-1-3

ウィザードでパラメータを登録

ジョブ実行ウィザードで追加したホストのパラメータを登録する

5-1-1. 機器一覧でホストを追加する

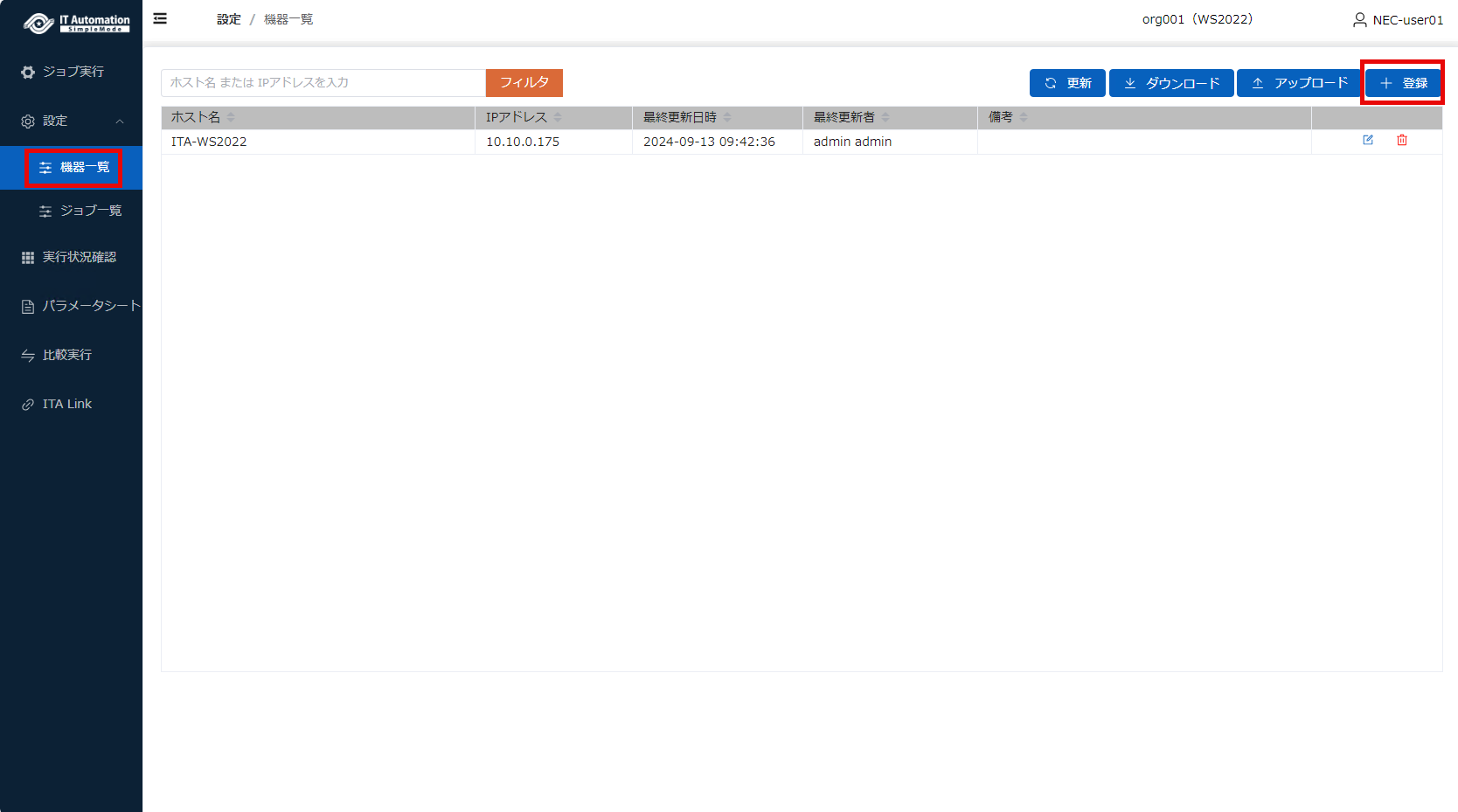

「設定」から「機器一覧」を選択します。 「登録ボタン」を押します。 5-1-1-A.png

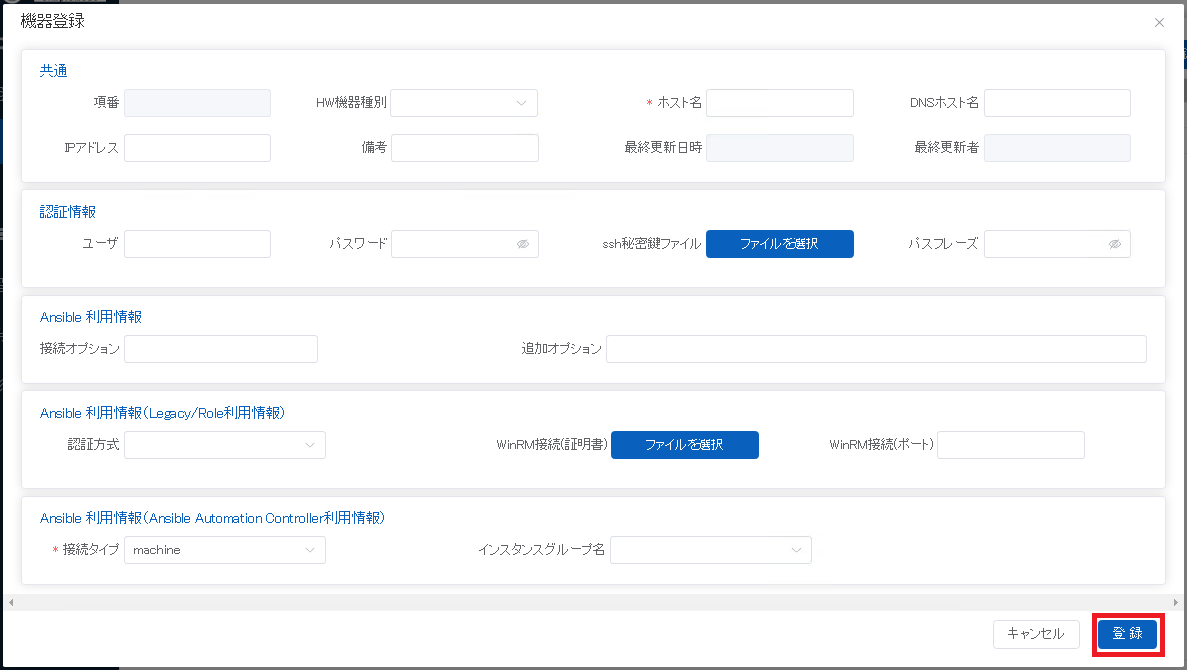

各項目をターゲットホストに合わせて入力し、「登録」ボタンを押します。 以下、Windows Serverがターゲットの場合の入力例を示します。 5-1-1-B.png

項目

設定例

HW機器種別

（例）SV

ホスト名

（例）ITA-WS2022-2

IPアドレス

（例）192.168.10.2

ユーザー名

（例）Administrator

パスワード

（例）password

追加オプション

（例）ansible_winrm_server_cert_validation: ignore

認証方式

（例）パスワード認証(WinRM)

WinRM接続(ポート)

（例）5986

接続タイプ

（例）machine

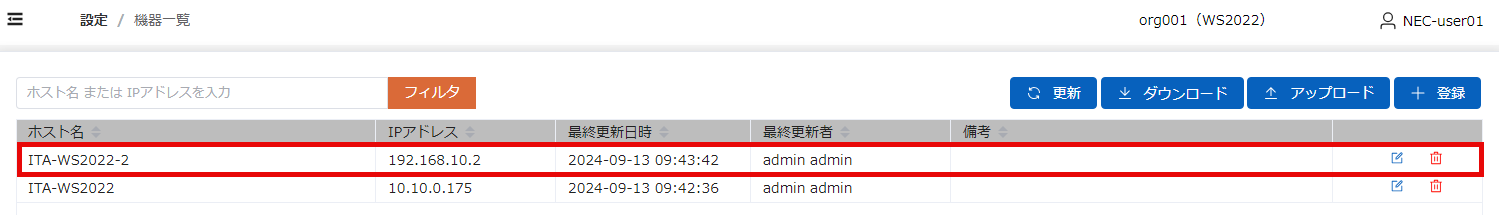

ホストが追加されたことを確認します。 5-1-1-C.png

※追加したホストにジョブを実行するためには、WinRMやssh等、Ansibleからの接続を受け付ける設定を実施しておく必要があります。

5-1-2. ウィザードで対象ホストに指定

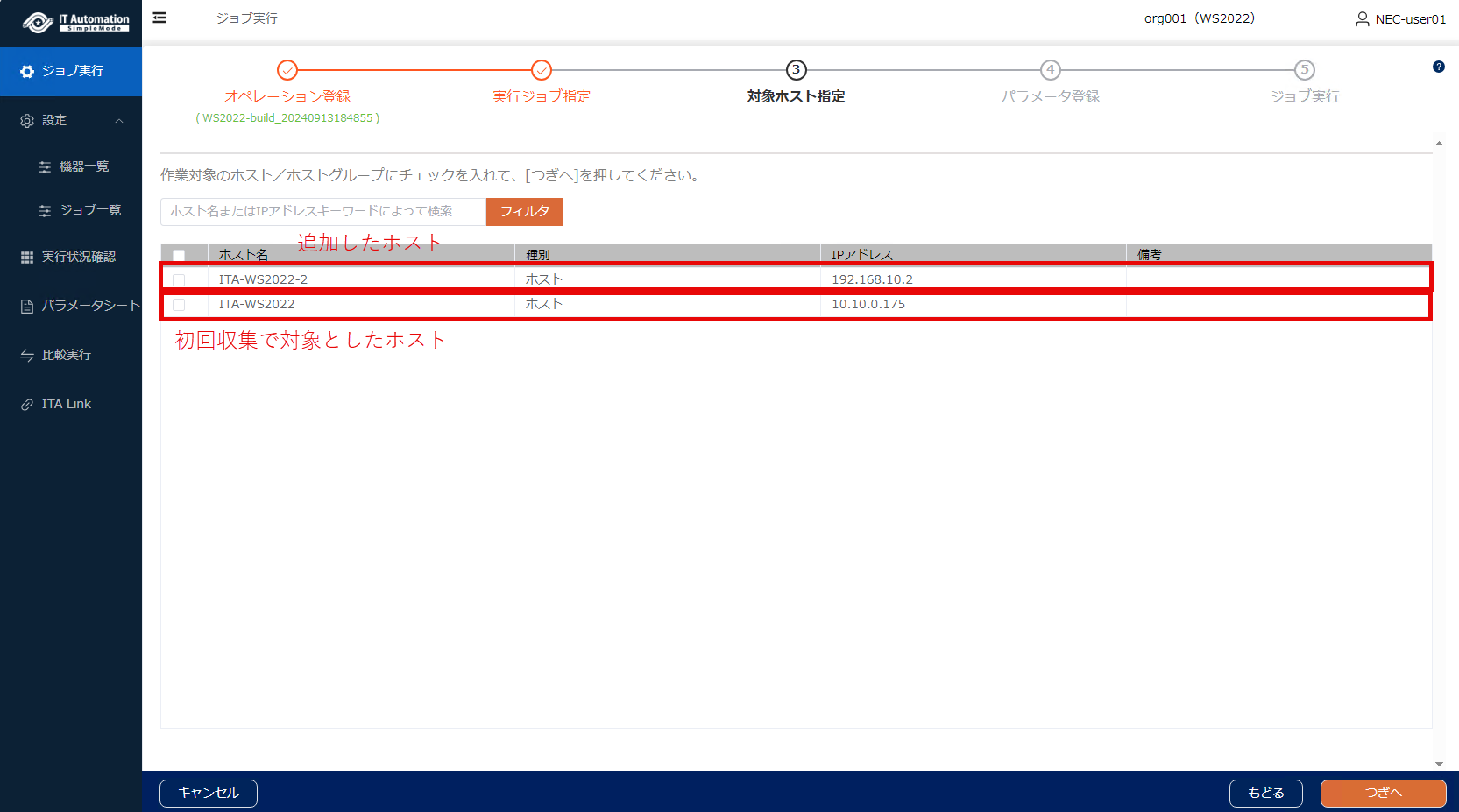

他の手順で説明した内容と同様に、ジョブ実行ウィザードを開始します。 [対象ホスト指定]で、初回収集で対象としたホストと追加したホストにチェックを入れて「次へ」を押します。 5-1-2-A.png

5-1-3. ウィザードでパラメータを登録

ここでは構築ジョブを実行する場合を例に説明します。 最初に以前に実行したオペレーションの収集結果からパラメータをコピーします。

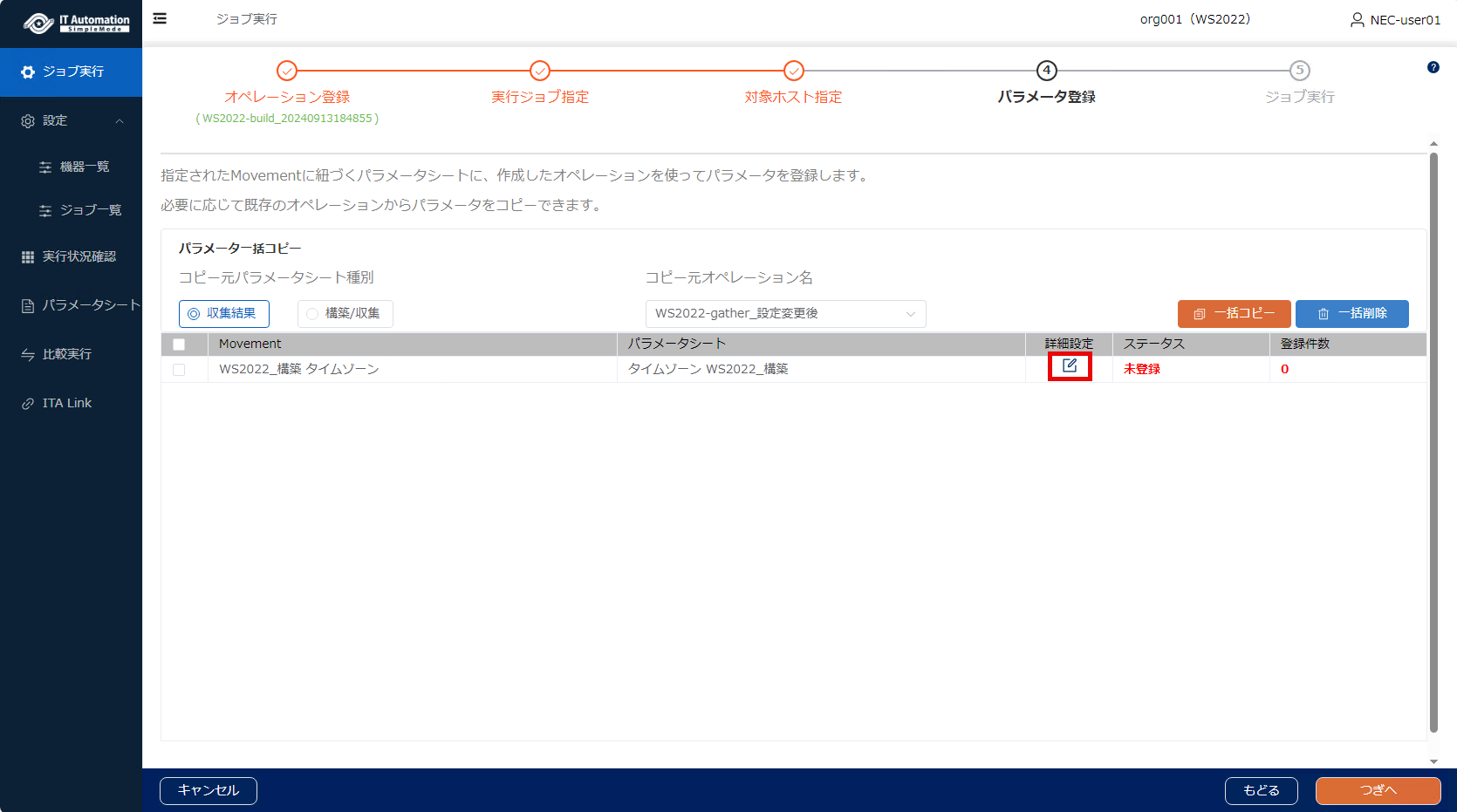

「詳細設定」ボタンを押します。 5-1-3-A.png

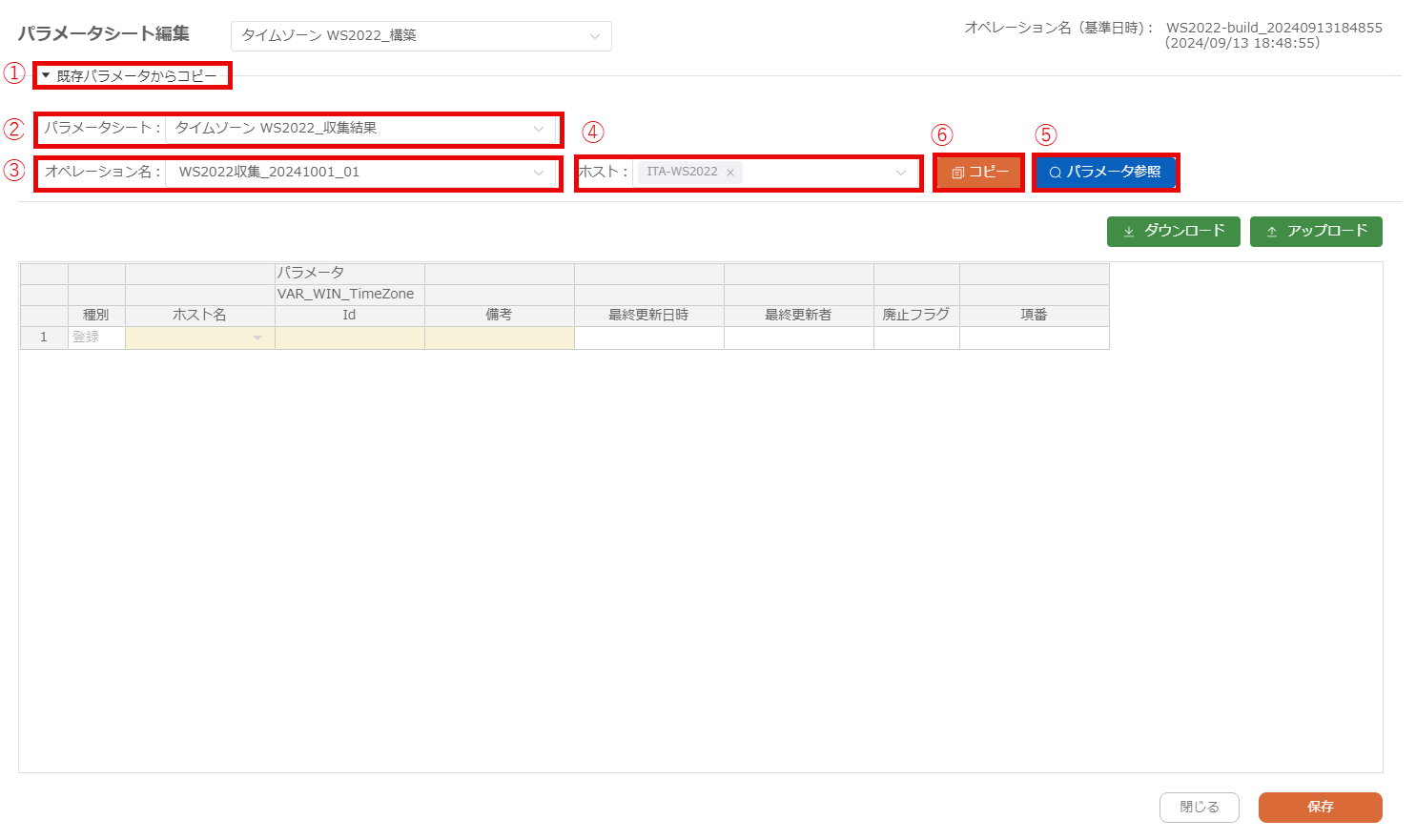

以下の手順に沿って、収集結果をコピーします。
①「既存パラメータからコピー」をクリックする。
②パラメータシートに「タイムゾーン WS2022_収集結果」を選択する。
③オペレーション名に収集した際のオペレーションを選択する。
　ここでは「WS2022収集_20241001_01」を選択する。
④ホストに初回収集で対象にしたホストを選択する。
⑤パラメータ参照をクリックして、コピー元の対象パラメータを確認する。
⑥「コピー」ボタンを押す。

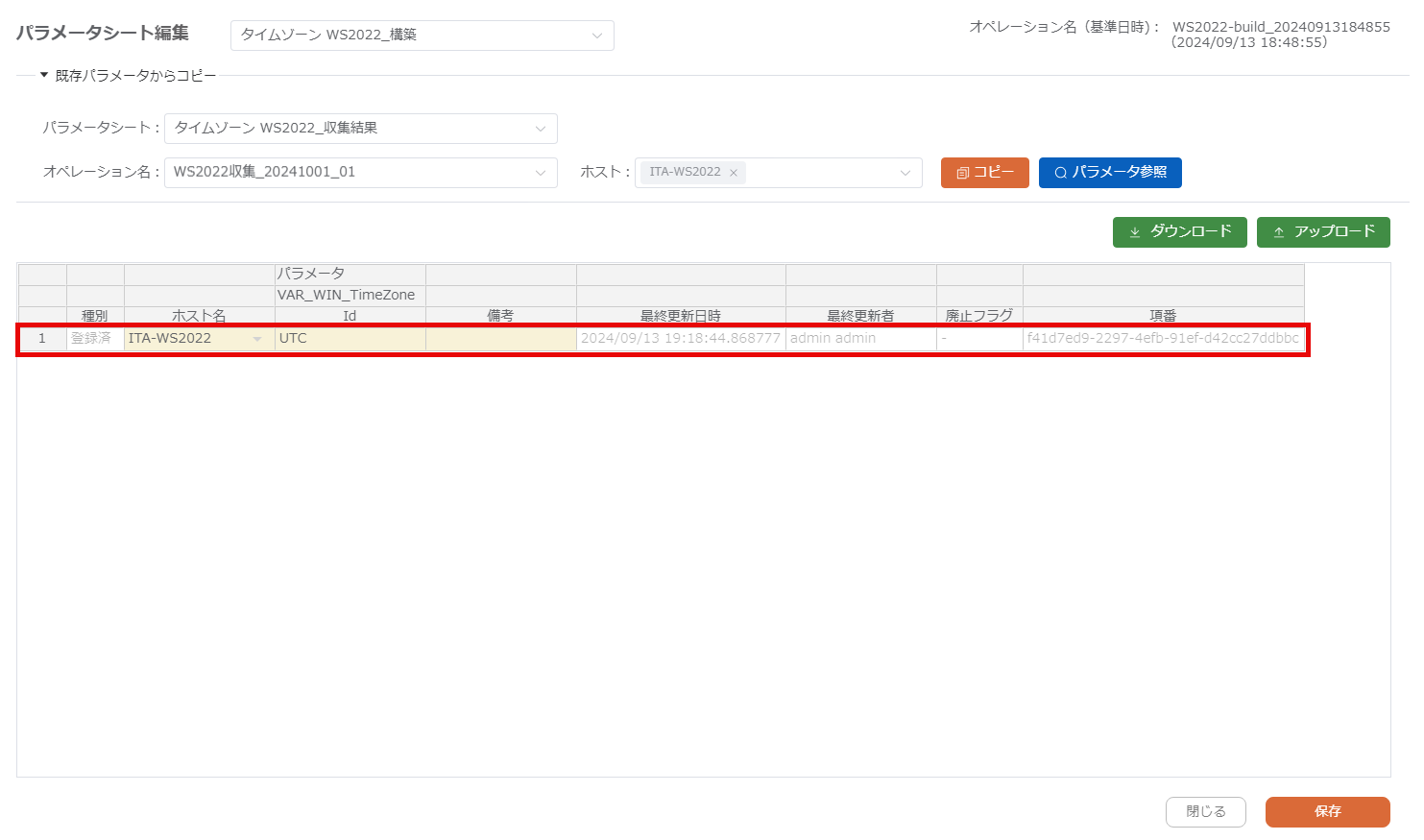

コピー元と同じパラメータがコピーされることを確認します。 5-1-3-C.png

既に入力済の内容を参考に、追加したホストのパラメータを入力します。 ※スプレッドシートの行は、次のいずれかの方法で追加できます。

  • 最下行でEnterキーを押す

  • 行番号を右クリックし、「Insert a new row」をクリックする

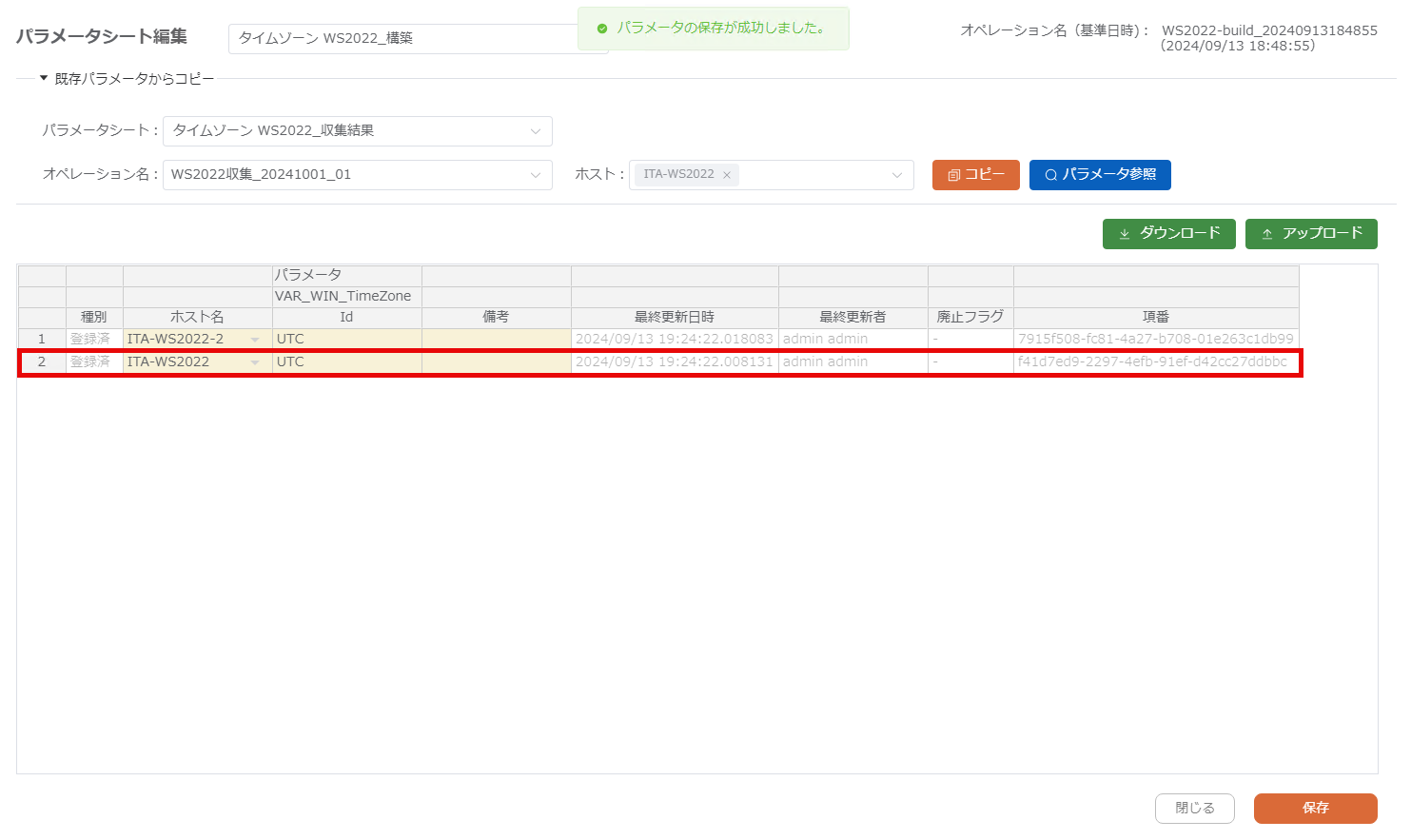

パラメータを入力後、「保存」ボタンを押します。 5-1-3-D.png

すべてのパラメータシートに対してこの手順を繰り返します。

[Tips]
今後のバージョンで収集設定の初期値入力を効率化する機能の実装を予定しています。

以降の手順は他のジョブ実行手順と同様です。

6. パラメータ比較

SimpleModeでは、収集結果や構築用パラメータの比較を行うことができます。 本手順では、収集結果同士の確認を例に、実行手順を説明します。

6-1. 比較の前提条件

パラメータの比較を行うためには、以下の条件を満たしている必要があります。

  • 2件以上のオペレーションが実行済

  • 同じパラメータシート、または対応するパラメータシートにパラメータが登録済

本手順では、以下の2件のオペレーションを実行済の状態であることを前提とします。

オペレーション

実行内容

WS2022-gather_設定変更前

WS2022_収集 タイムゾーン を実行

WS2022-gather_設定変更後

WS2022_収集 タイムゾーン を実行

※同じConductor、Movementを実行して、設定値を収集しています。

6-2. 比較の開始

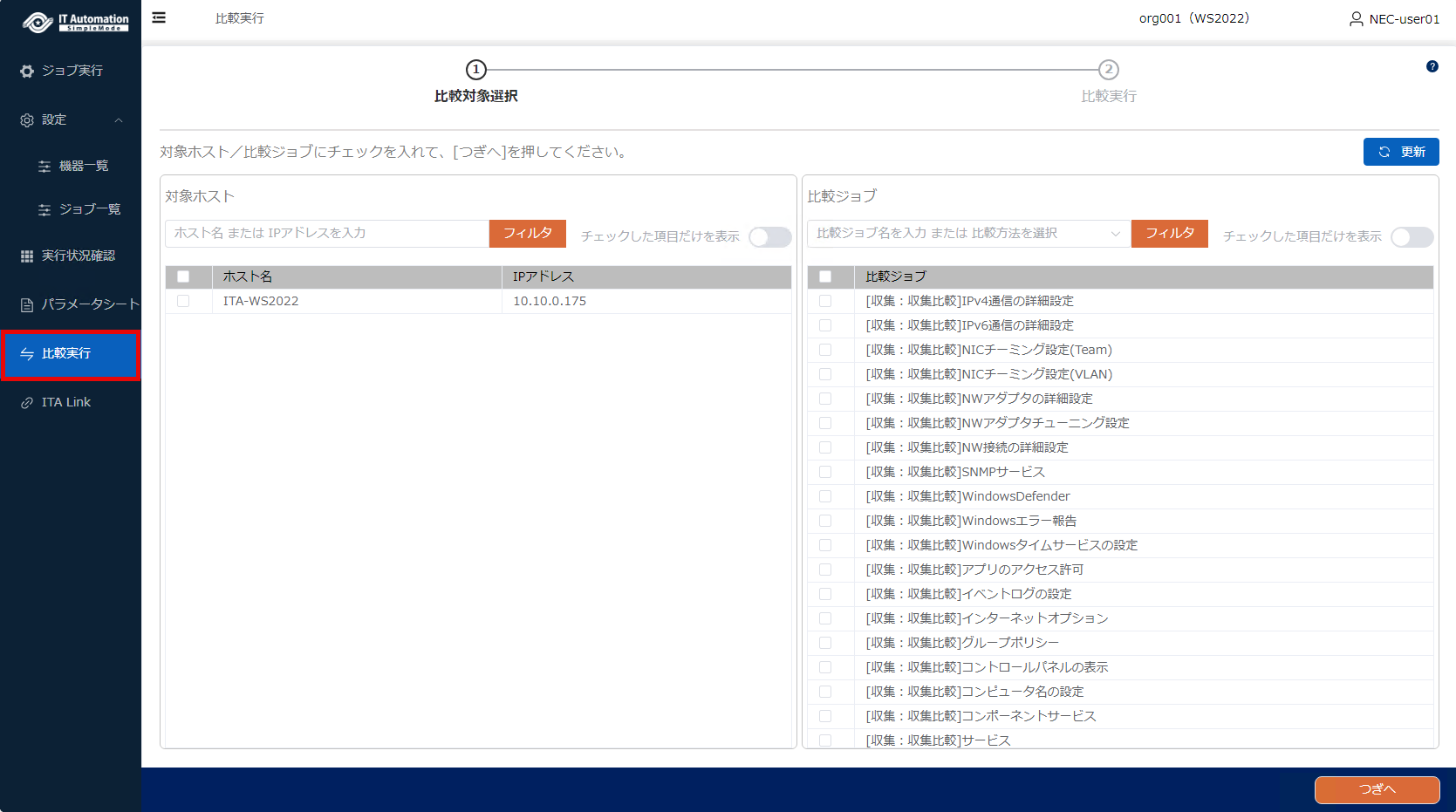

メニューから[比較実行]を選択します。 6-2-A.png

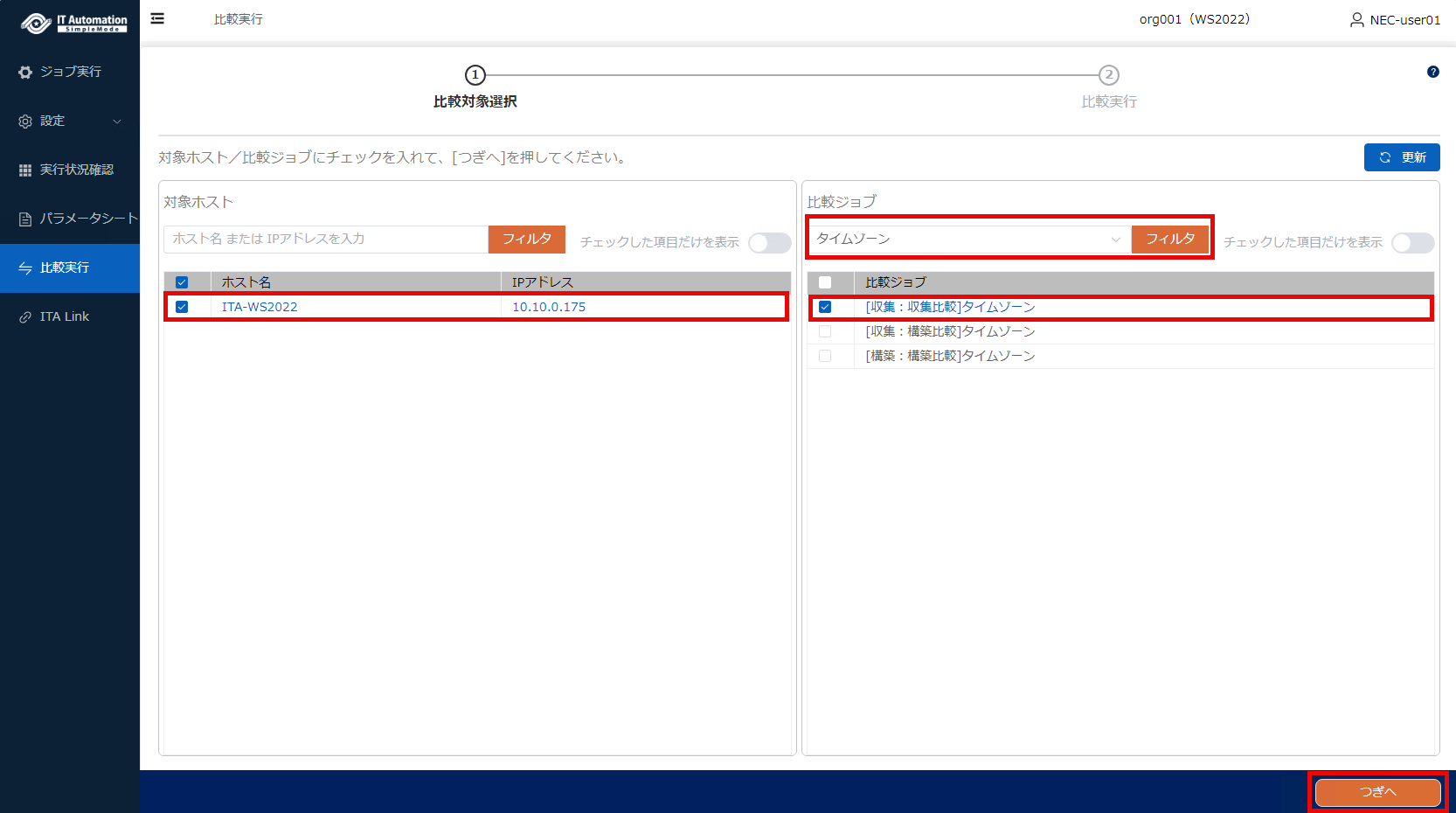

左側の[対象ホスト]欄で、対象とするホストにチェックを入れます。 右側の[対象ジョブ]欄で、比較ジョブを選択します。 今回のシナリオでは、事前に取得していた「Windowsタイムゾーンの設定」のパラメータ収集結果を比較します。 「[収集：収集比較]Windowsタイムゾーンの設定」にチェックを入れて「次へ」を押します。


[Tips] 比較の種類
比較の種類は以下の３種をバンドルしています。
　収集：収集比較　実機から収集したパラメータ（収集結果）同士を比較します。
　収集：構築比較　実機から収集したパラメータ（収集結果）と設定変更に用いたパラメータ（構築設定）を比較します。
　構築：構築比較　設定変更に用いたパラメータ（構築設定）同士を比較します。

6-3. 比較の実行

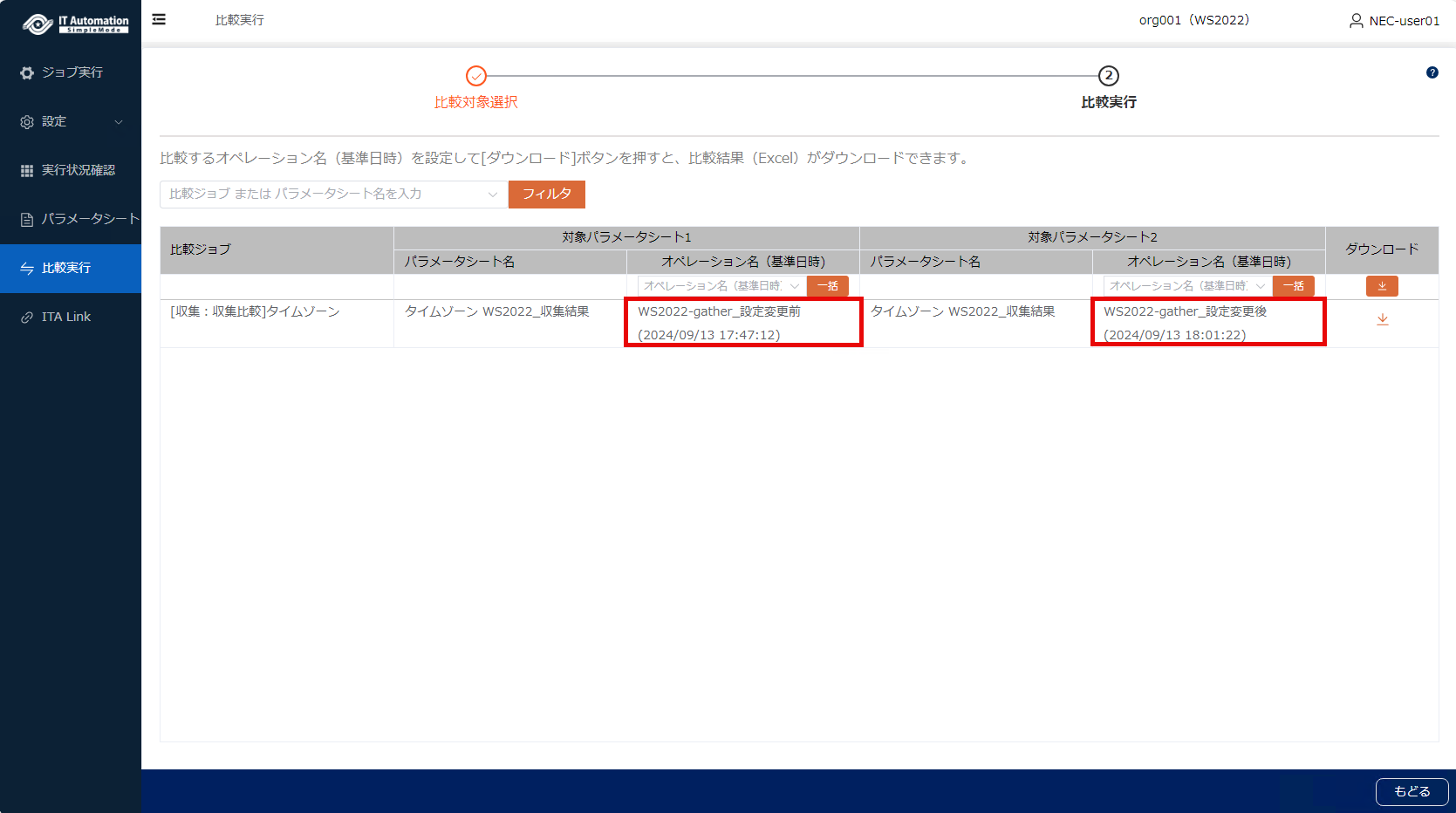

前ページで選択した条件に沿って比較を行う画面です。 ここでは、比較対象のオペレーションを2件選択します。 対象のオペレーションは、ダブルクリックすることでプルダウンから選択できます。 6-3-A.png

ここでは、前述した条件に記載したオペレーションを指定します。 [ダウンロード]ボタンを押すと、比較結果をExcelファイルでダウンロードすることができます。 6-3-B.png

6-4. 比較結果の確認

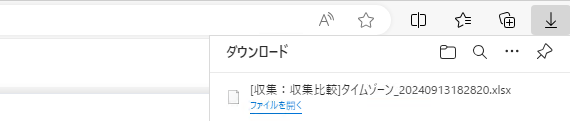

ダウンロードされたExcelファイルを開きます。 6-4-A.png

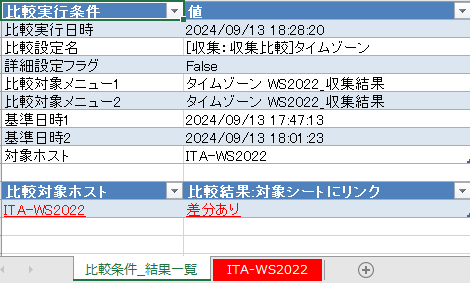

[比較条件_結果一覧]シートには、比較結果のサマリが記載されています。比較結果に差分がある場合、比較結果には「差分あり」と表示されます。 6-4-B.png

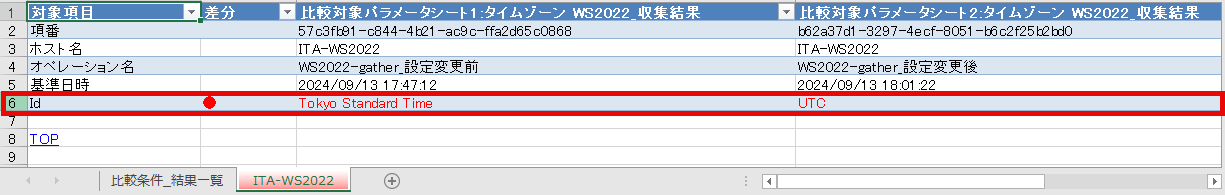

ホスト名シートには、比較結果の詳細が記載されています。 差分があるパラメータは[差分]列に"●"が表示され、該当行の値は赤字で表示されます。 6-4-C.png

6-5. ファイルアップロード型パラメータの比較結果の確認

ファイルアップロード型パラメータを含むジョブを比較すると、 ファイルアップロード型パラメータのファイルの中身に差分がない場合は、6-4. 比較結果の確認 と同様に、比較結果のダウンロードはExcelファイルとなります。

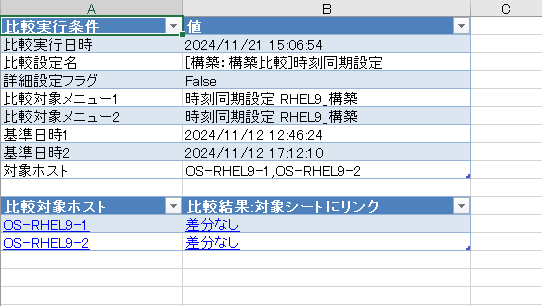

[比較条件_結果一覧]シートには、比較結果のサマリが記載されています。 6-5-2.png

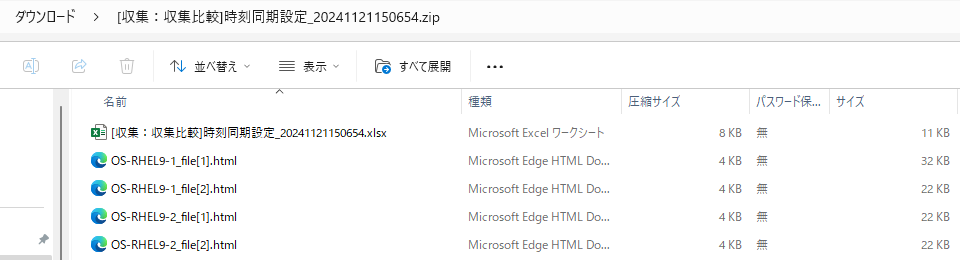

ファイルアップロード型パラメータのファイルの中身に差分がある場合は、比較結果のダウンロードはZIPファイルとなります。 ZIPファイルには、下記のファイルが含まれています。 6-5-3.png

ファイル名

説明

比較ジョブ名_YYYYMMDDHHmmSS.xlsx

比較ジョブの比較結果ファイル
ファイルアップロード型の内容比較結果は、htmlファイルを参照。

ホスト名_パラメータ名[代入順].html

ファイルアップロード型の内容比較結果ファイル
ファイル内容に差分があるパラメータのみ比較ファイルを作成。
例：OS-RHEL9-1_file[1].html
ホスト名：OS-RHEL9-1
パラメータ名：file
代入順：1

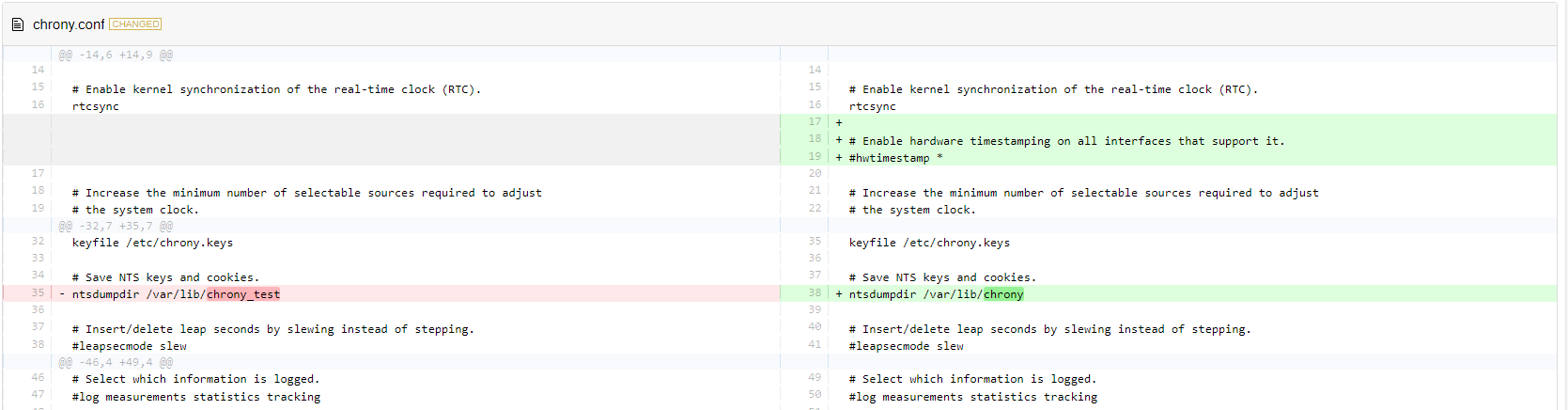

htmlファイルは、差分のある箇所の周辺のみ表示します。 6-5-4.png

[Tips] ファイルアップロード型のファイル内容差分の有無について
ダウンロードされたファイルがZIPファイルの場合は、ファイル内容に差分があると判断できます。ただし、制限事項のNo.6にも記載の通り、ZIP内のExcelファイルには「差分なし」と誤って表示される点に注意してください。個々のhtmlファイルを参照することで差分が確認できます。

7. 収集初期値管理機能

SimpleModeは、収集設定の初期値の管理機能を利用して、収集設定の初期値が新規作成・更新できます。ジョブ実行の際には、収集設定の初期値を選択して、選択されたすべてのホストに一括でコピーすることができます。

7-1. 収集設定の初期値の新規作成

メニューから「設定」「収集初期値管理」を選択します。「オペレーション名」で「オペレーション登録」ボタンを押します。 7-1-A.png

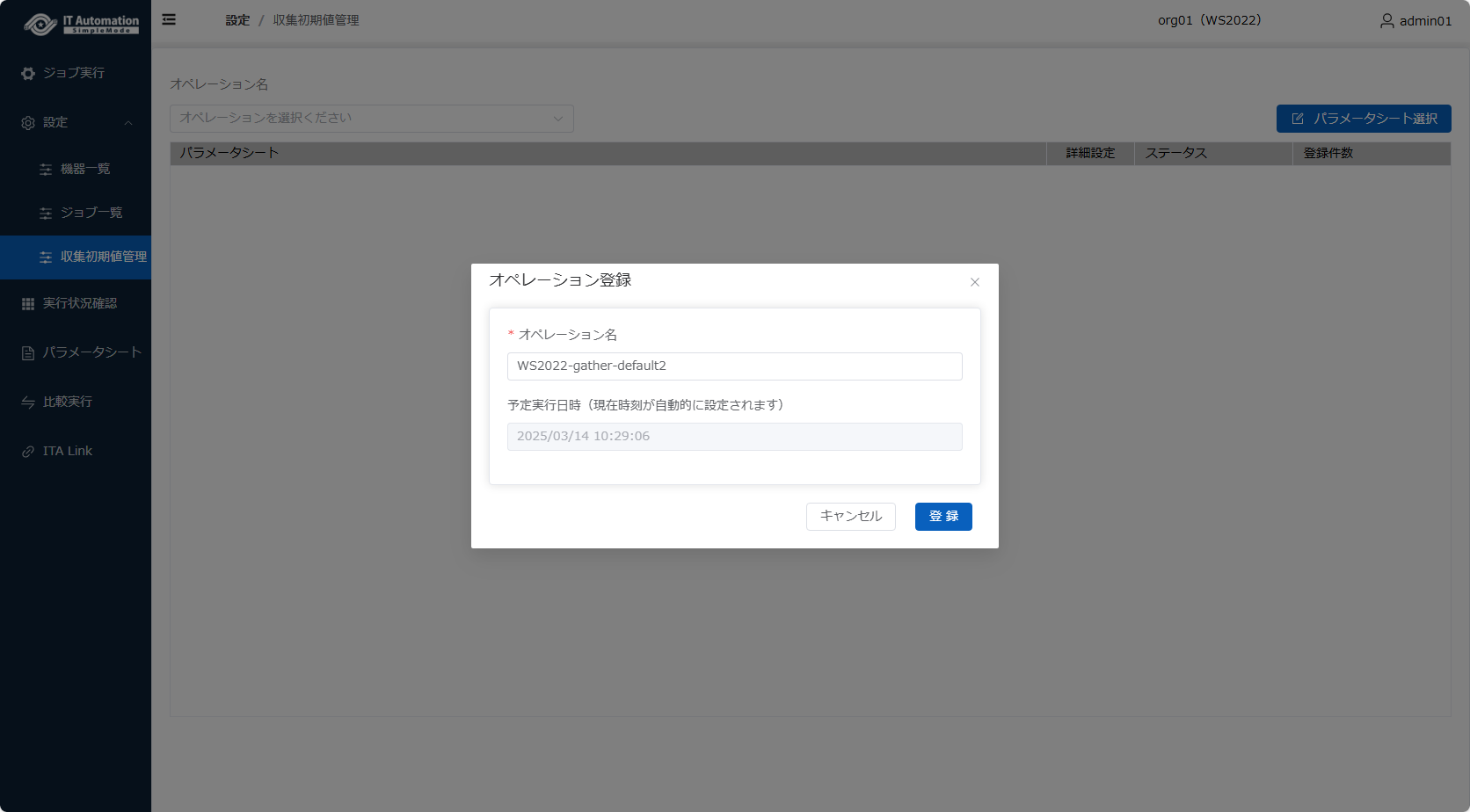

オペレーション名を入力して、「登録」ボタンを押します。 7-1-B.png

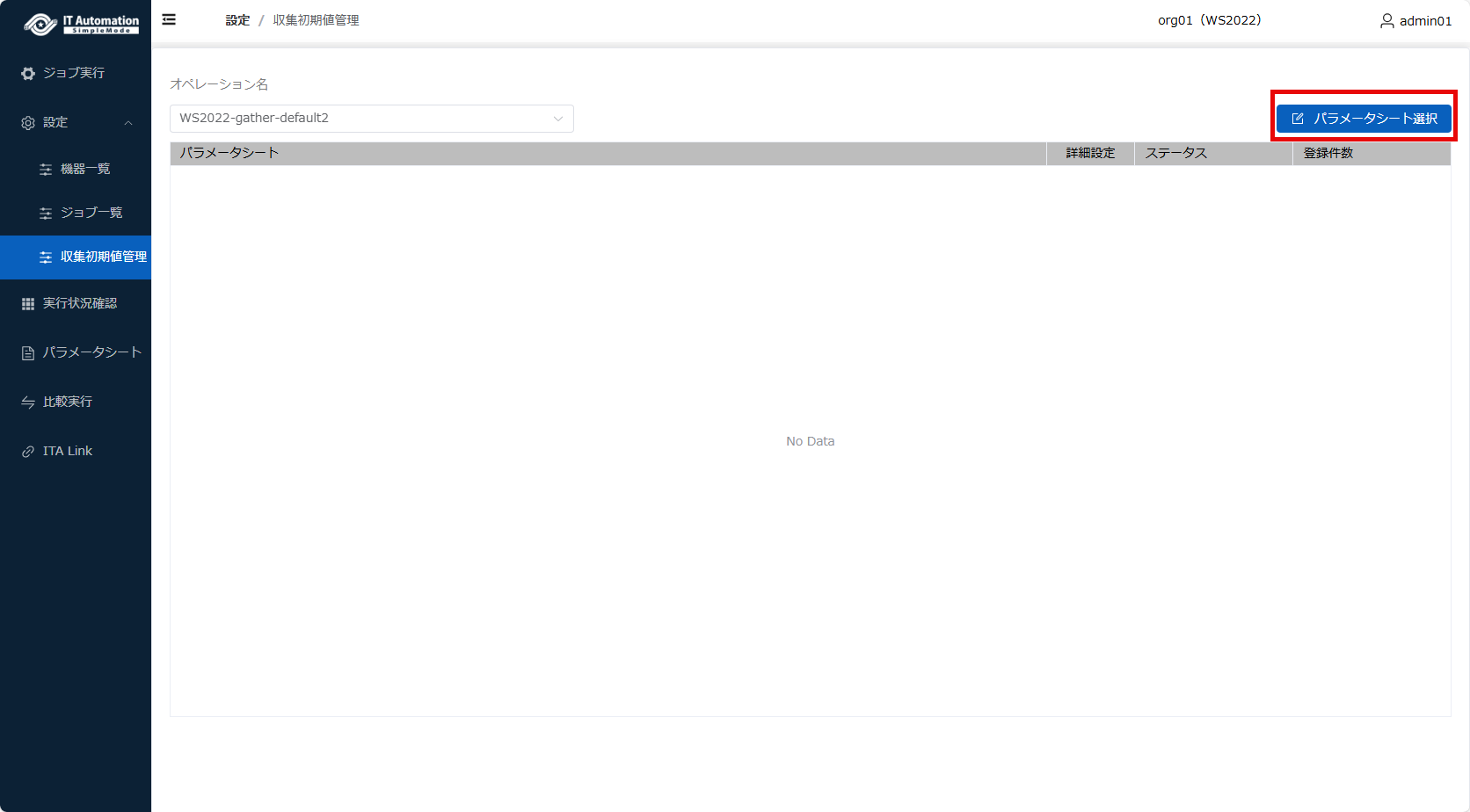

「パラメータシート選択」ボタンを押して、パラメータシートを選択します。 7-1-C.png

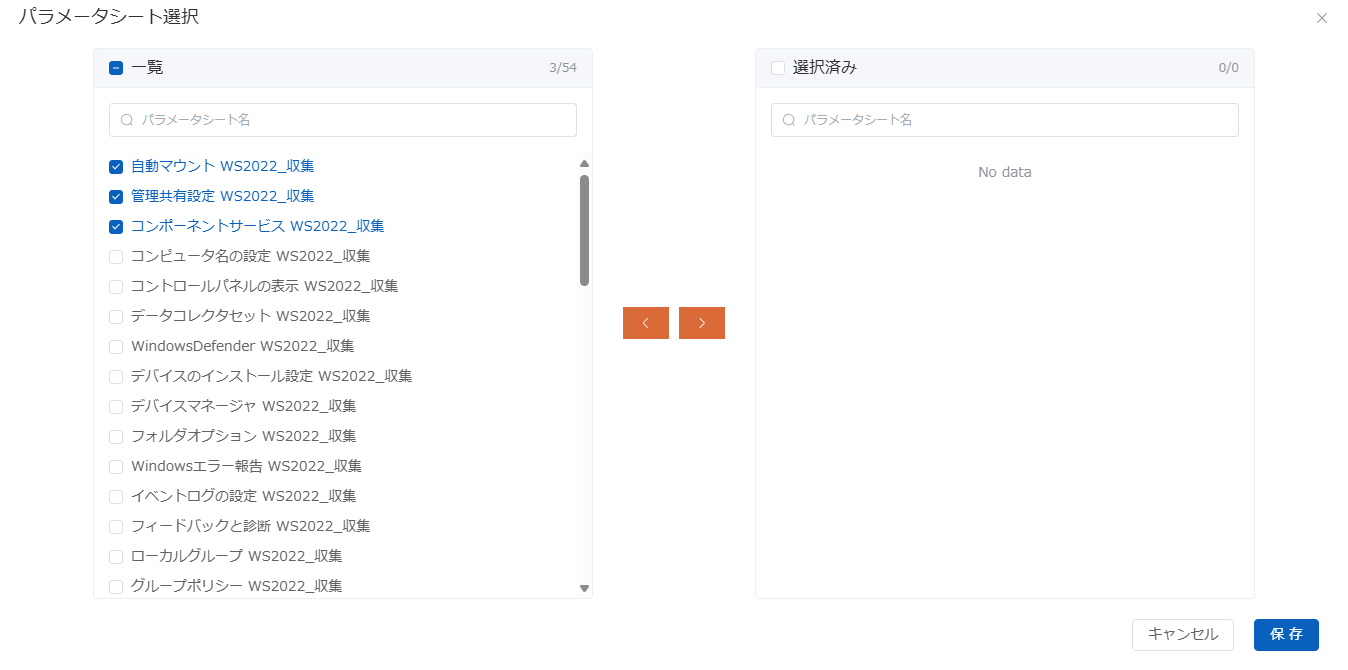

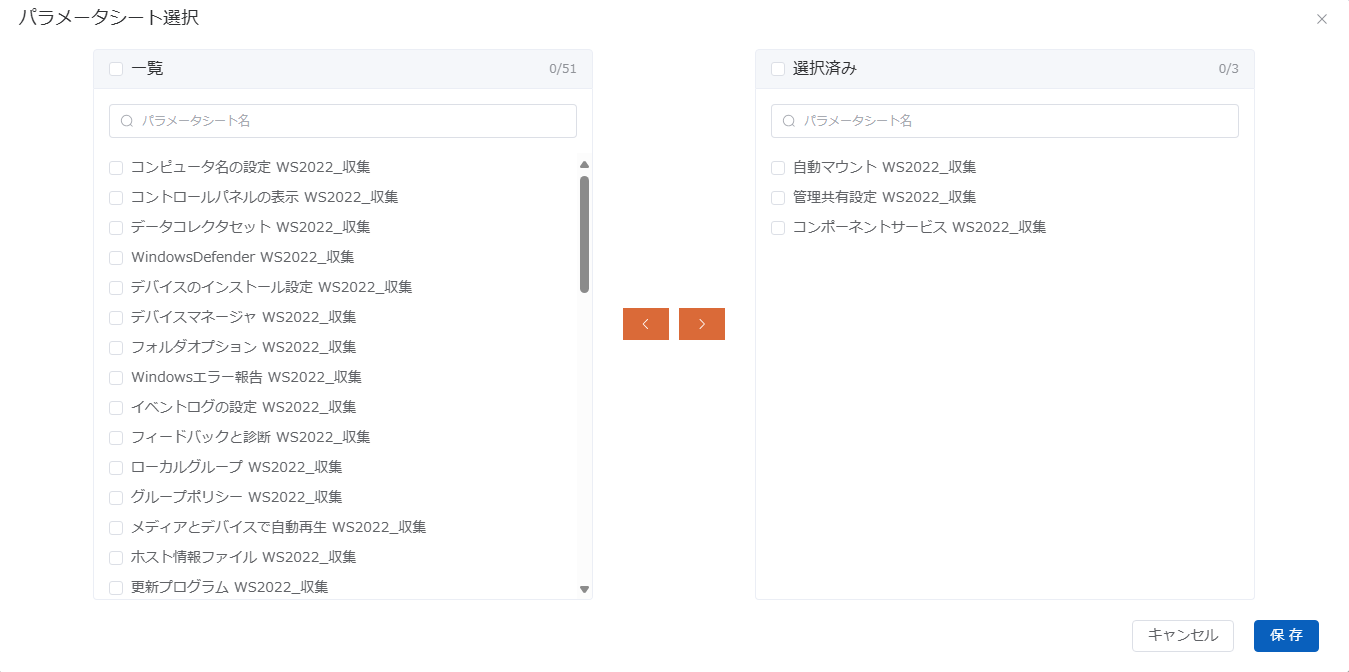

左側の一覧からパラメータシートをチェックして、「>」ボタンを押してから「保存」ボタンを押します。

7-1-D.png 7-1-E.png

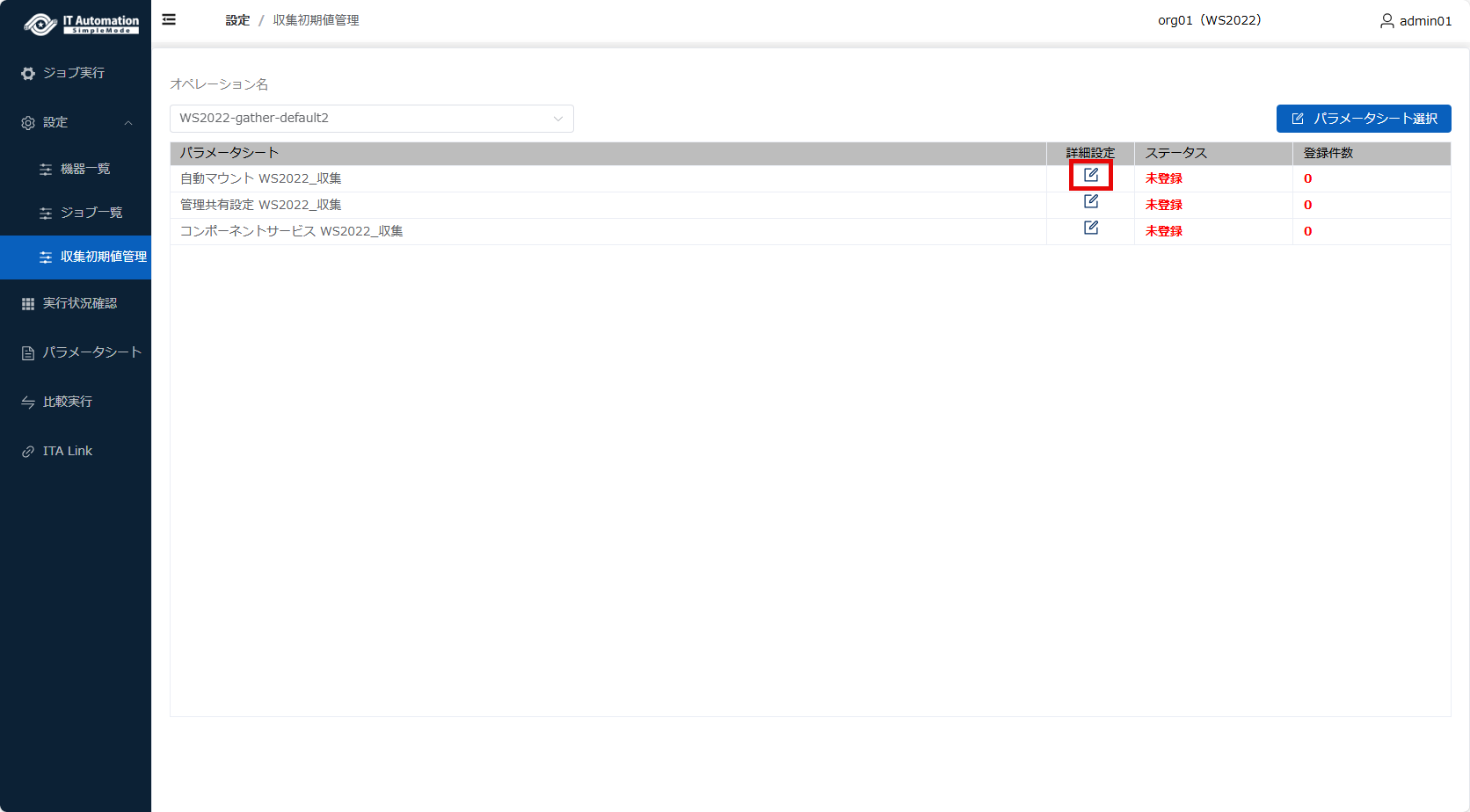

「詳細設定」ボタンを押して、パラメータシートの設定値を更新します。
下記の手順に沿って他のオペレーションから初期値がコピーできます。手動でパラメータを入力することも可能です。
①「既存パラメータからコピー」をクリックする。
②オペレーション名にコピー元のオペレーションを選択する。
③「コピー」ボタンを押す。

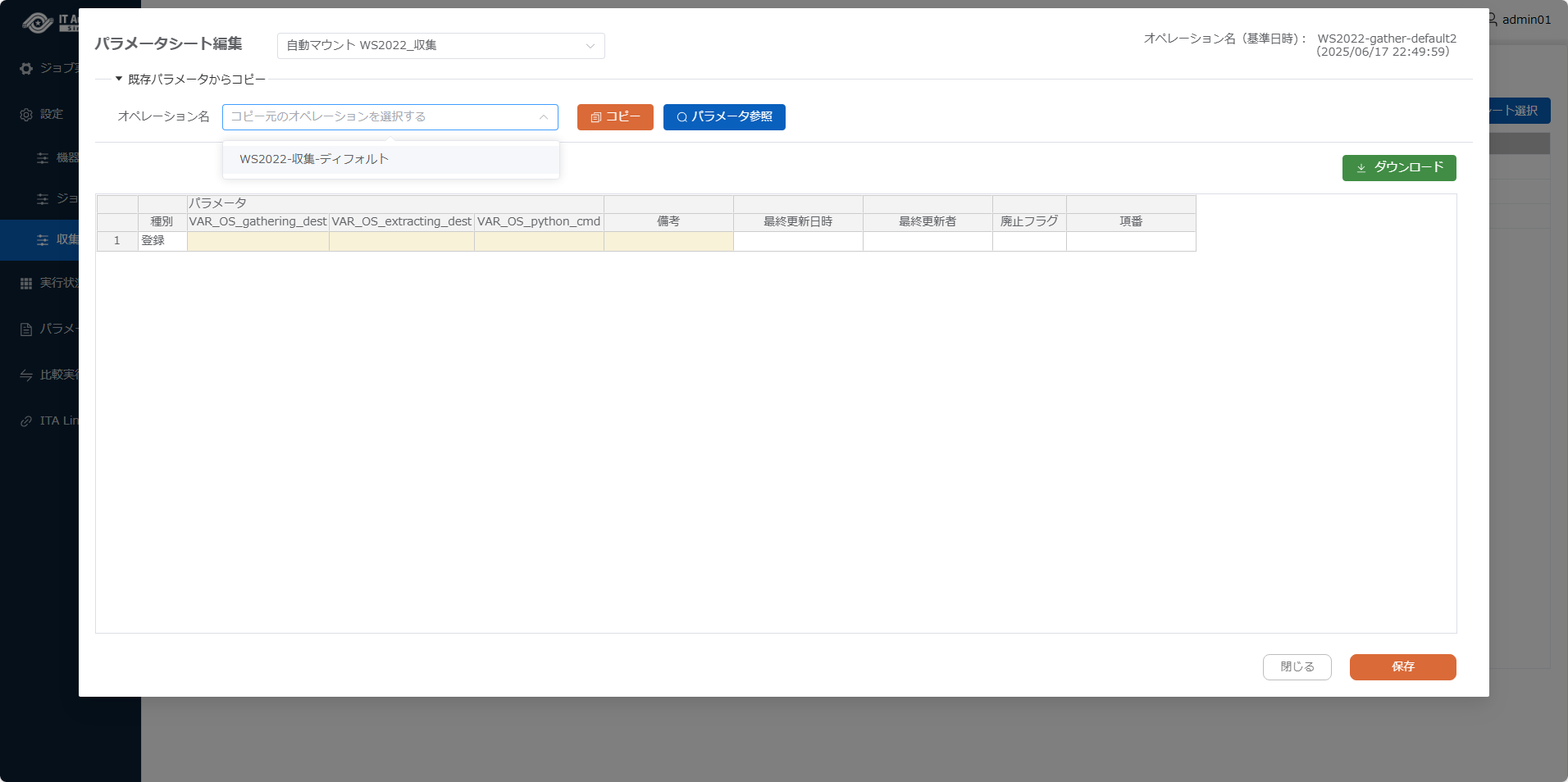

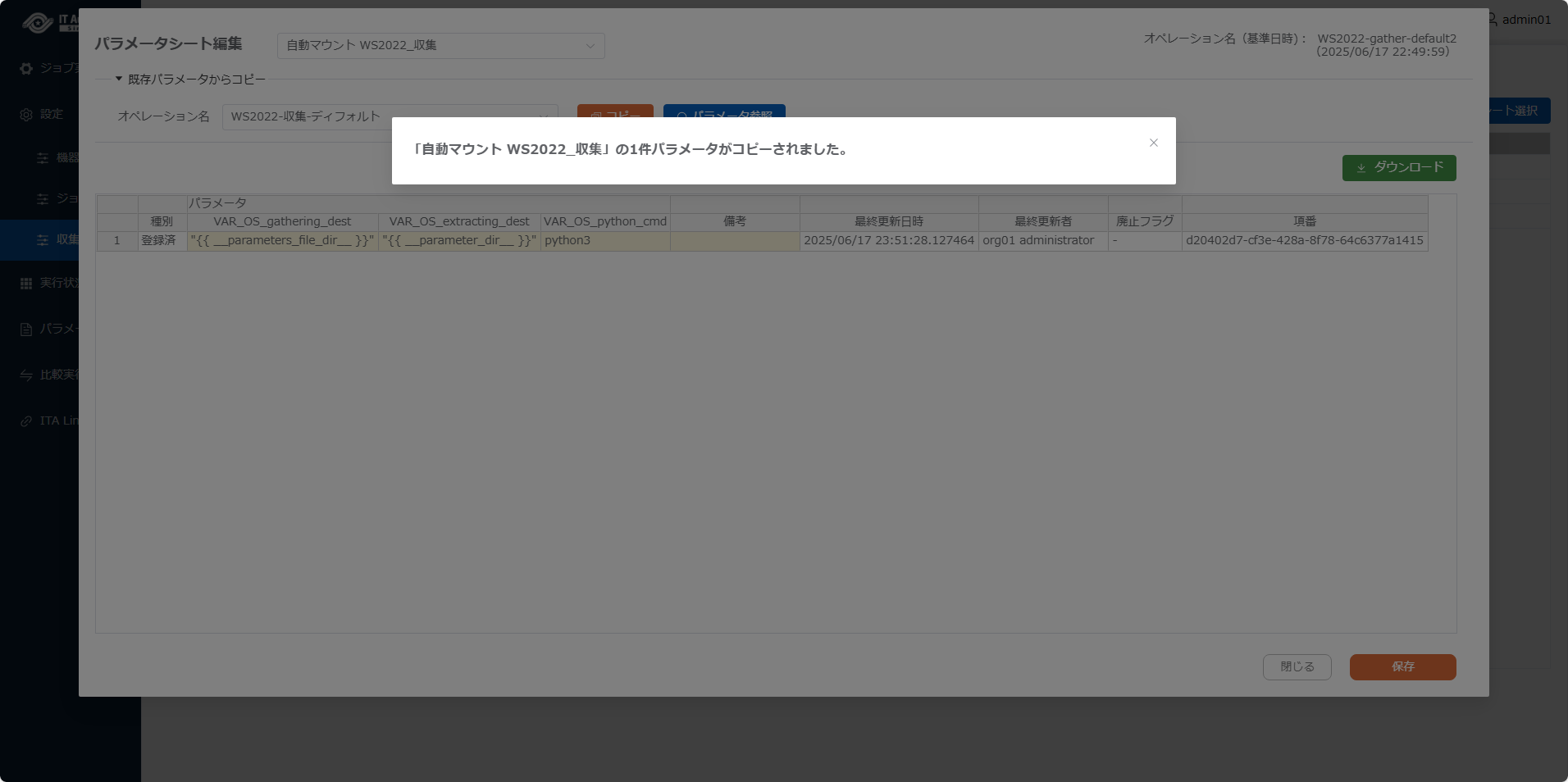

7-1-F.png 7-1-G.png 7-1-H.png

手動でパラメータを編集した後、「保存」ボタンを押します。

7-2. 収集設定の初期値の更新

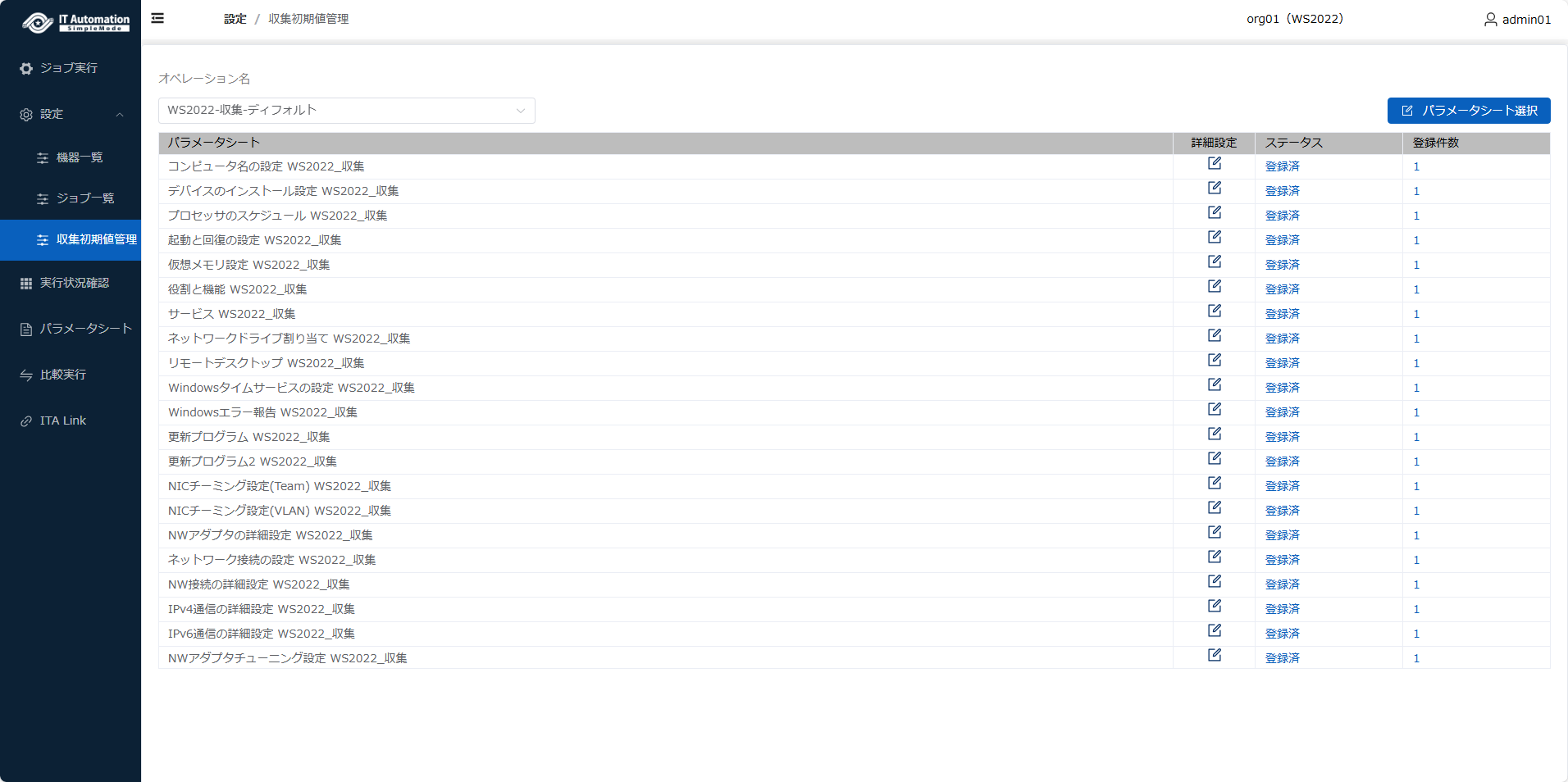

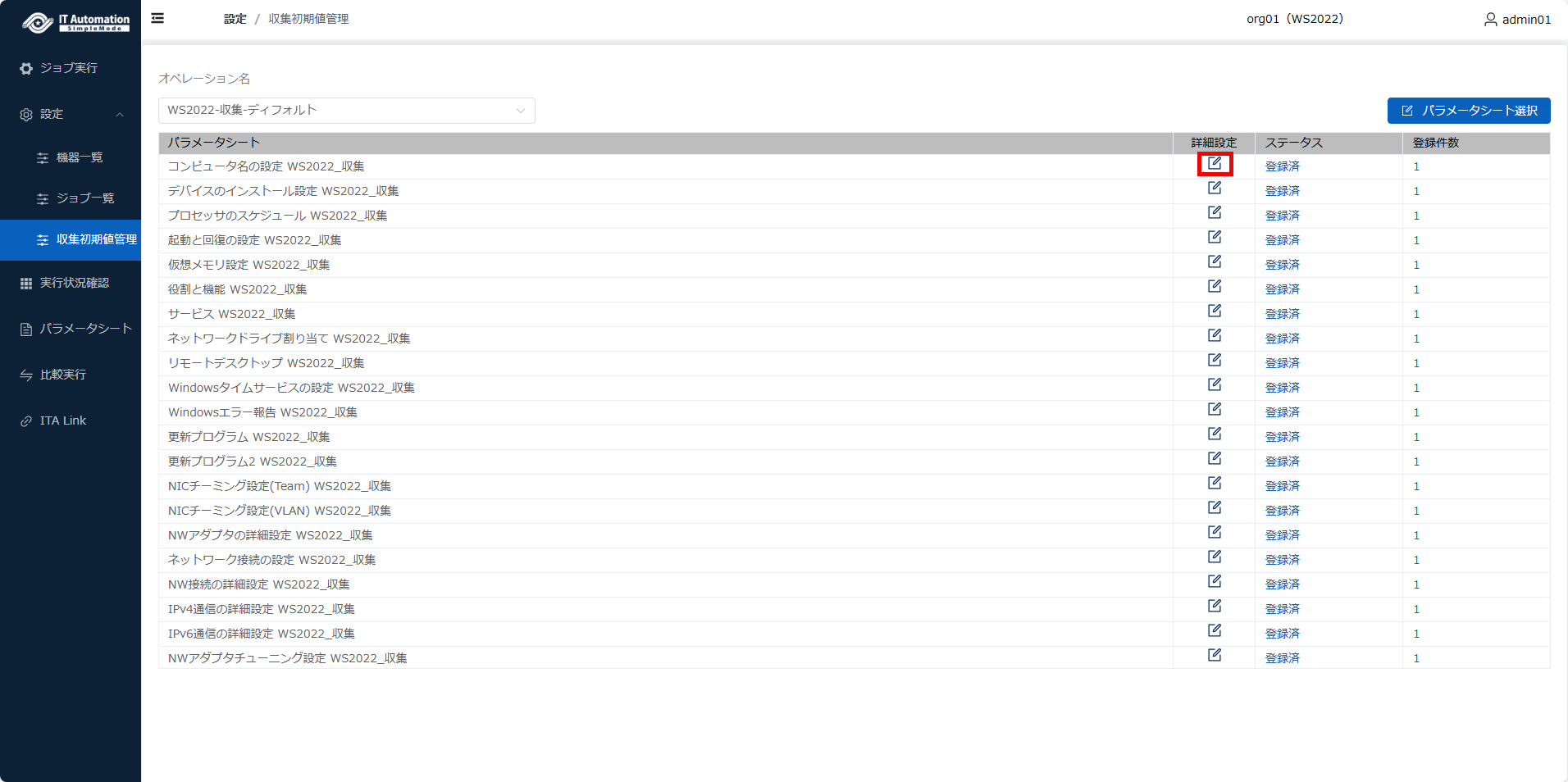

メニューから「設定」「収集初期値管理」を選択します。「オペレーション名」に登録した収集初期値管理用オペレーションを選択します。

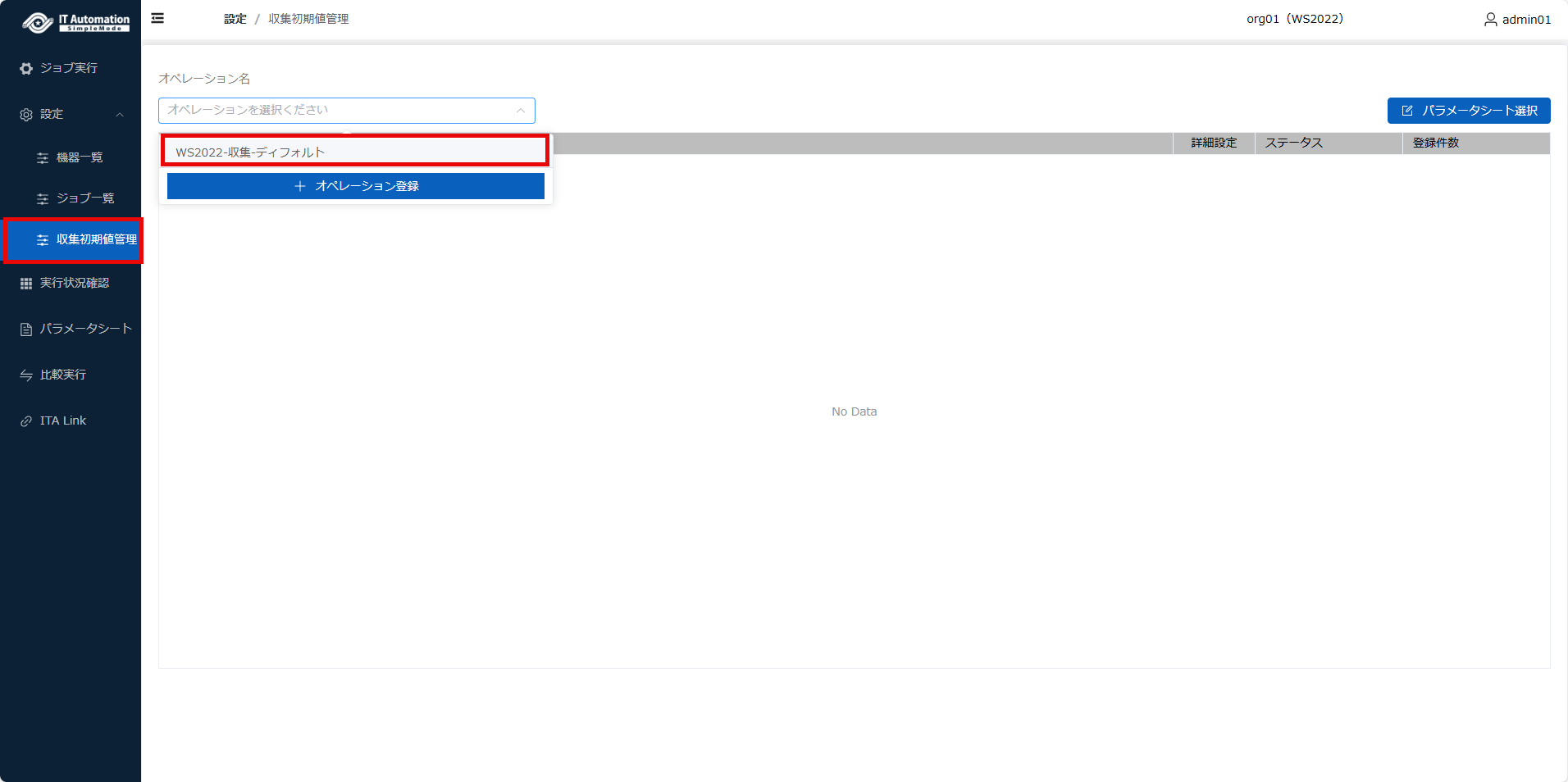

ここでは例として予め登録した「WS2022-収集-ディフォルト」を選択します。 7-2-A.png

登録したパラメータシートが表示されますので、「ステータス」でパラメータを登録済みであるか、「登録件数」で登録済みパラメータ件数が確認できます。 7-2-B.png

「詳細設定」ボタンを押して、パラメータシートの設定値を更新します。 7-2-C.png

8. パラメータシート参照機能

SimpleModeは、構築／収集／収集結果パラメータシートの参照機能を提供します。

8-1. パラメータシート参照

メニューから「パラメータシート」を選択します。

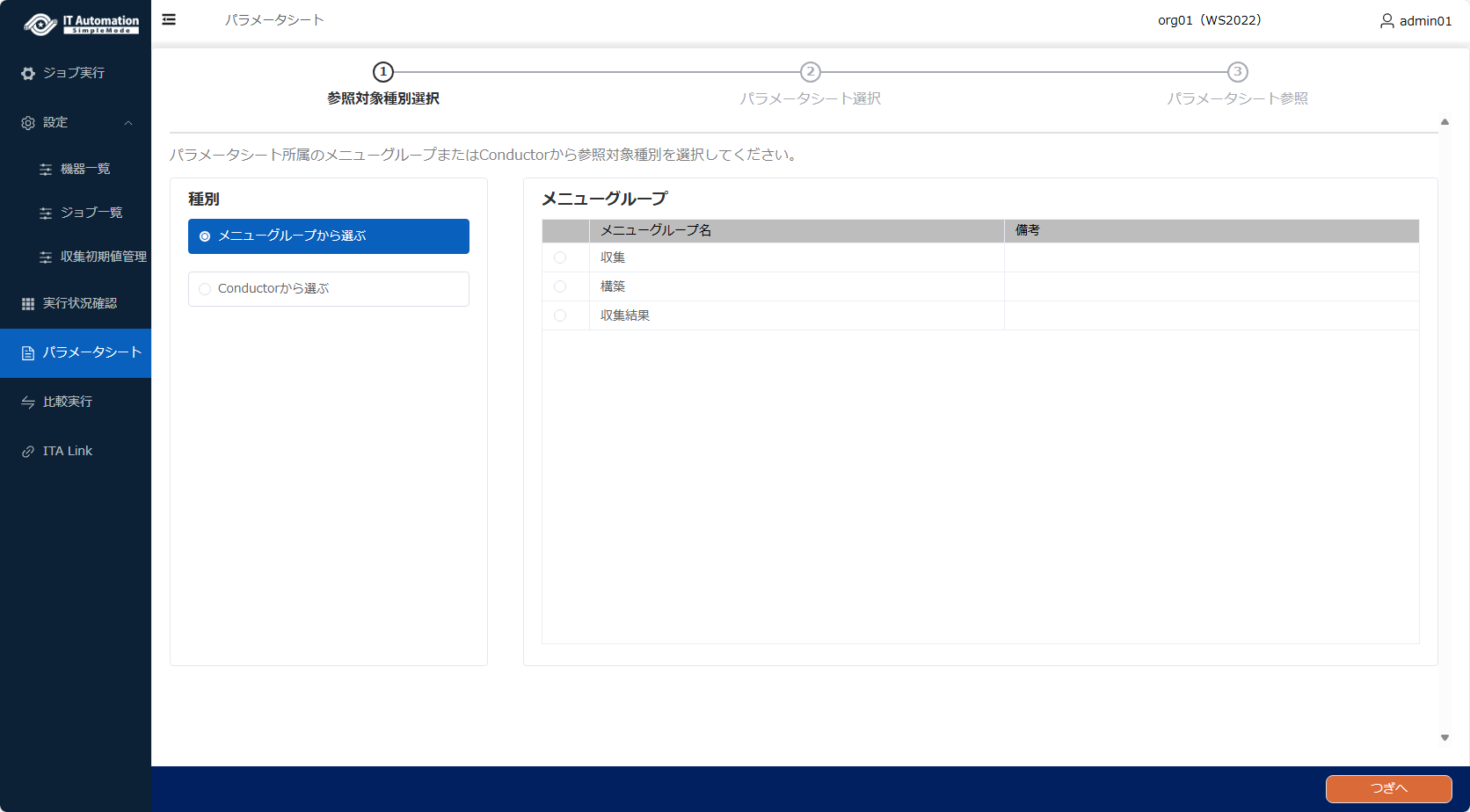

8-1-1. パラメータシート種別選択

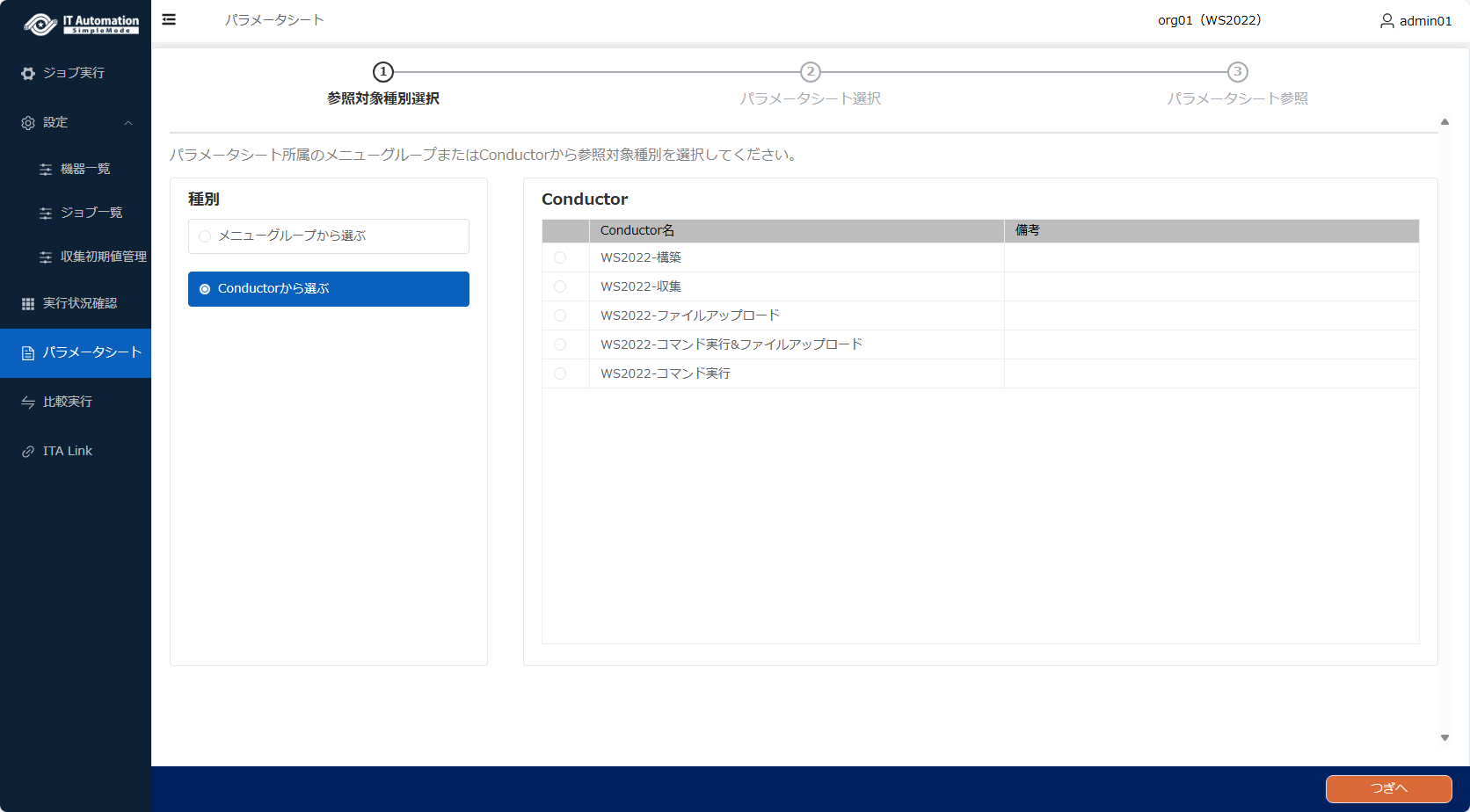

「メニューグループから選ぶ」あるいは「Conductorから選ぶ」が選択できます。 「メニューグループから選ぶ」の場合、収集/構築/収集結果のいずれかが選択できます。対象パラメータシートについては、下記の表に記載します。

メニューグループ

対象パラメータシート

収集

「入力用/収集」配下の収集パラメータシート

構築

「入力用/構築」配下の構築パラメータシート

収集結果

「入力用/収集結果」配下の収集結果パラメータシート


「Conductorから選ぶ」の場合、登録したConductorが選択できます。対象パラメータシートについては、下記の表に記載します。

Conductor

対象パラメータシート

収集Conductor

収集結果を格納する収集結果パラメータシート

構築Conductor

構築パラメータシート


8-1-2. パラメータシート対象選択

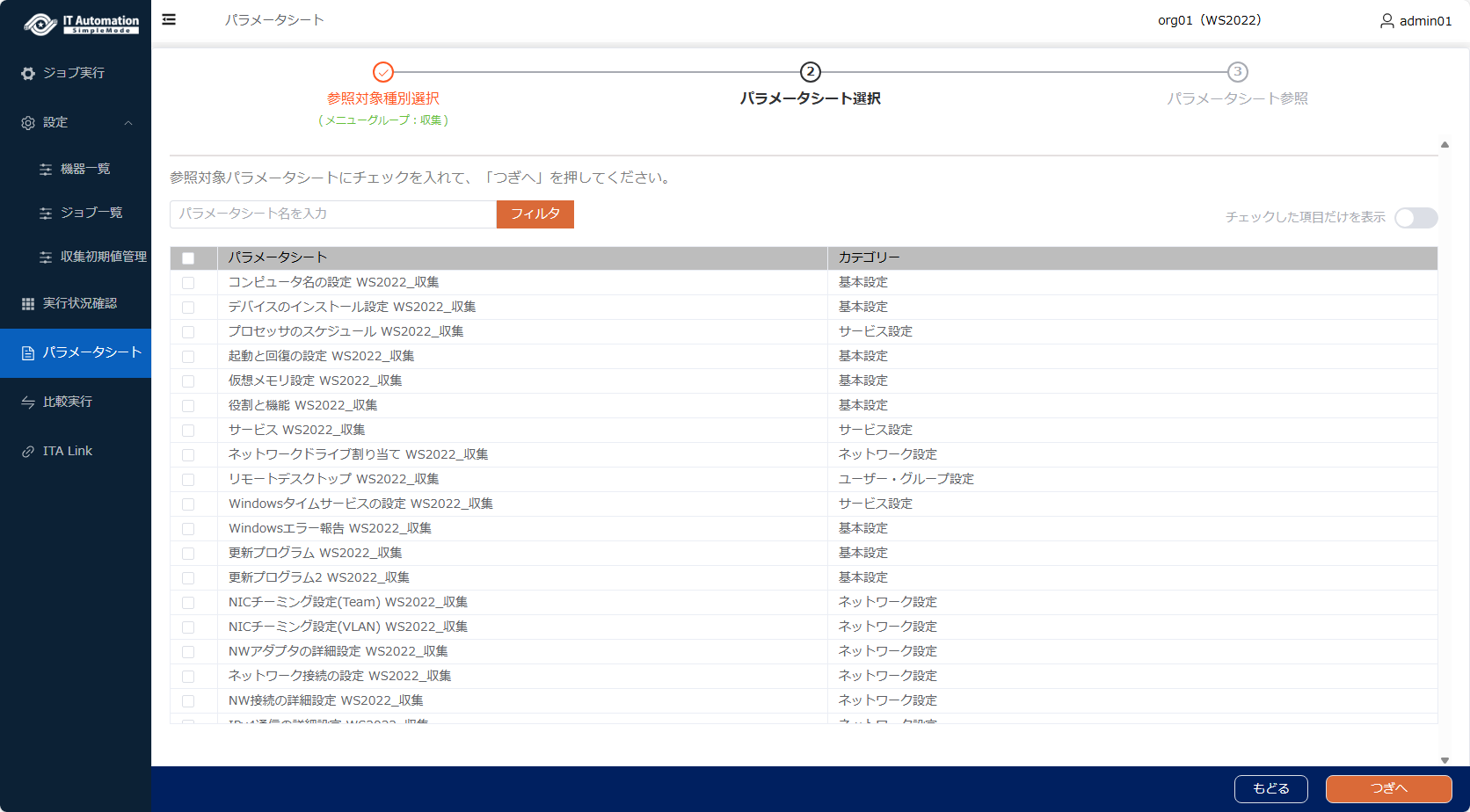

対象とするパラメータシートにチェックを⼊れて「次へ」を押します。 8-1-2-A.png

8-1-3. パラメータシート参照

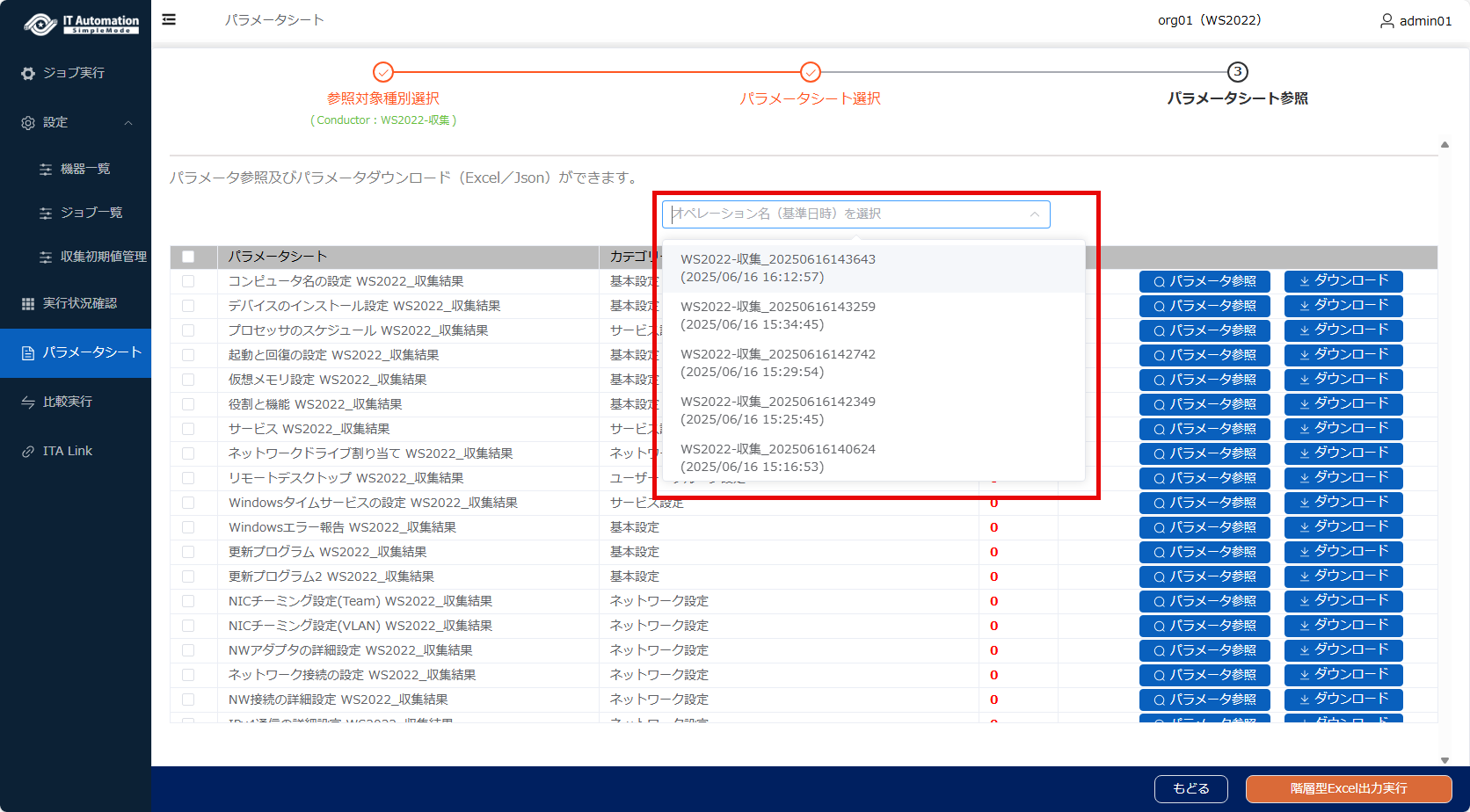

対象のオペレーションは、プルダウンから選択できます。 8-1-3-A.png

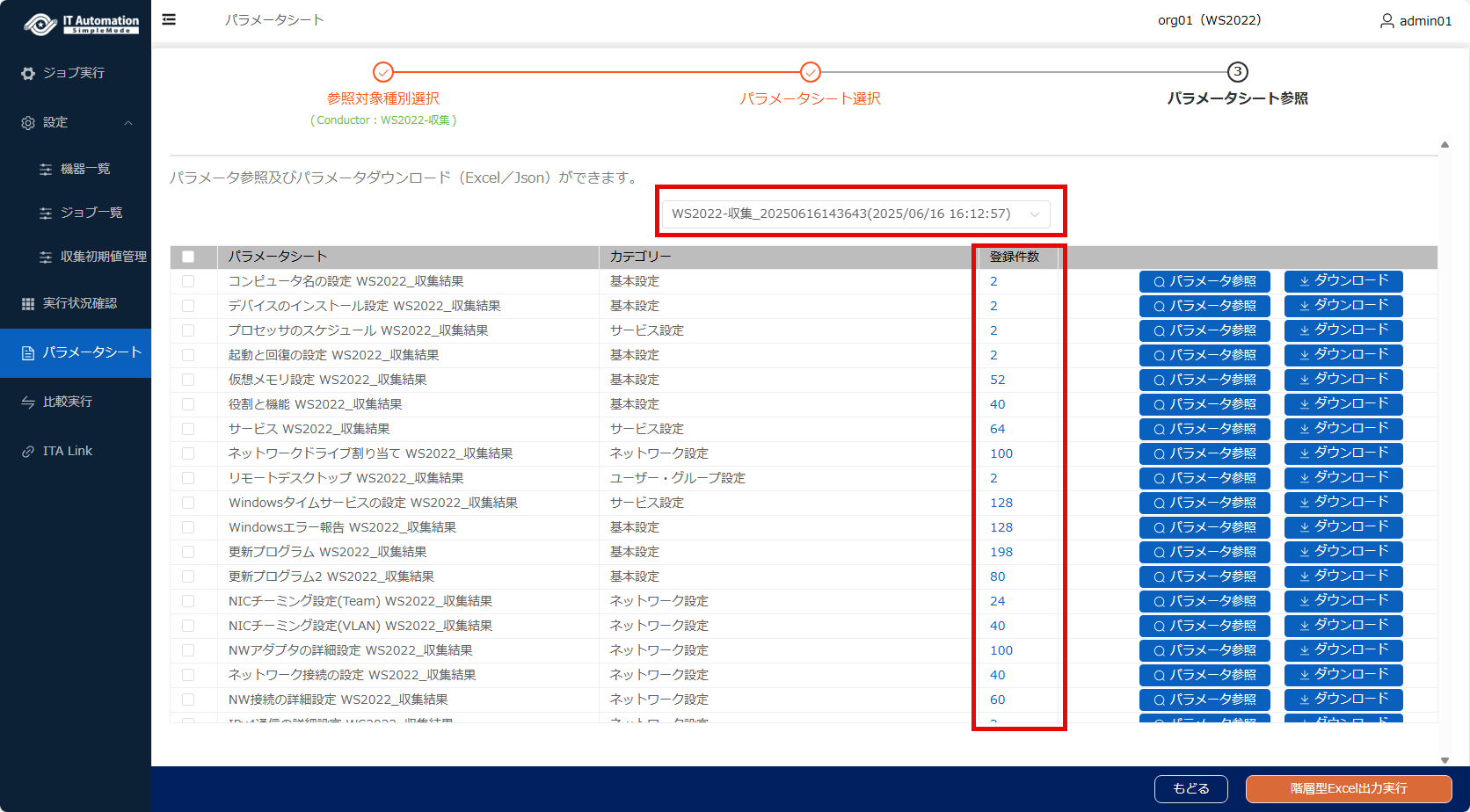

オペレーションを選択すると、パラメータシート毎の登録件数が表示されます。 8-1-3-B.png

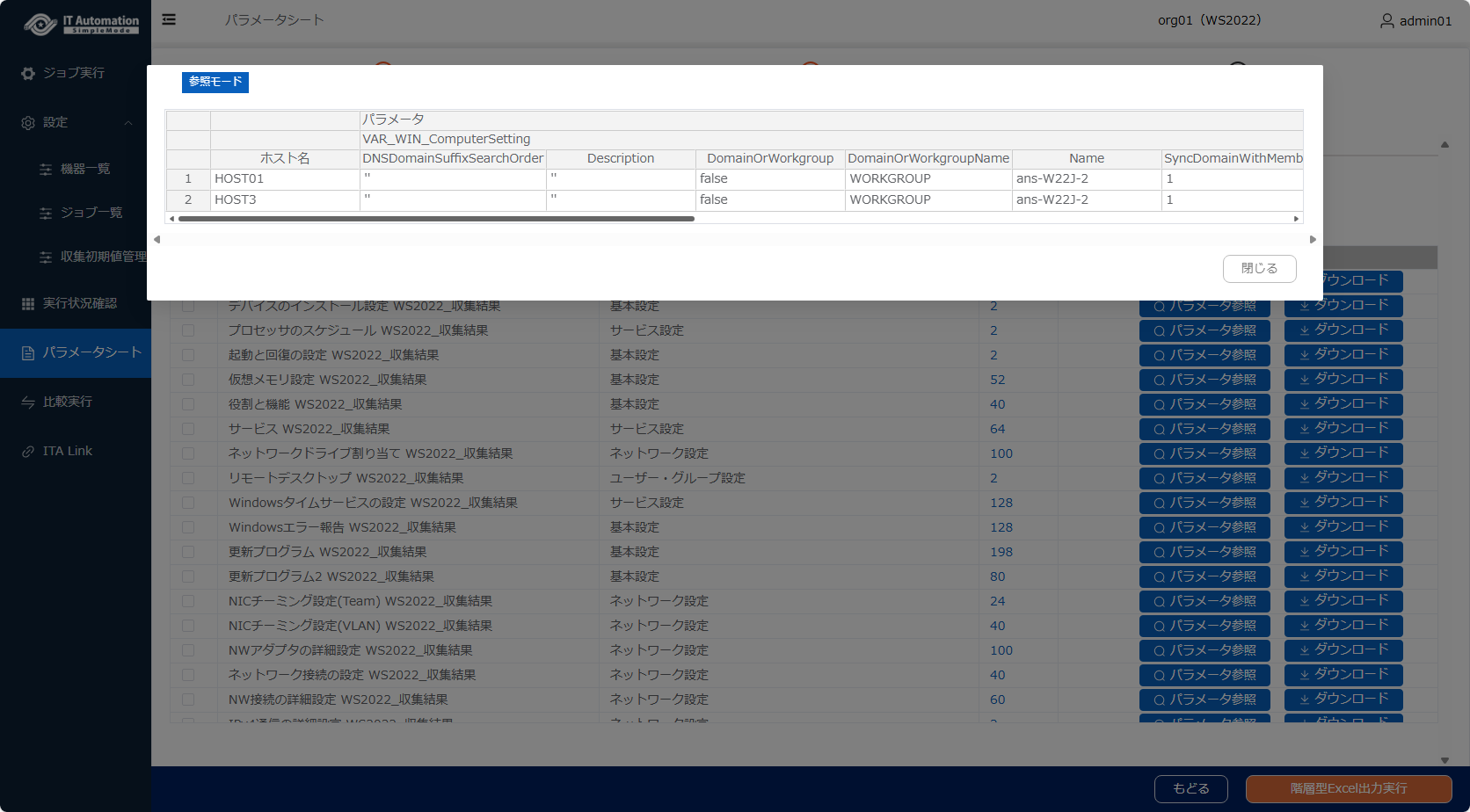

「パラメータシート参照」ボタンを押すと、個別パラメータ参照画⾯が開きます。 8-1-3-C.png

8-2. パラメータシートダウンロード

パラメータシートは3種のファイル形式でダウンロードできます。

  1. ITAフォーマット（Excel）：Exastro IT Automationがデフォルトで提供するExcel形式のファイル。

  2. ITAフォーマット（JSON）：Exastro IT Automationがデフォルトで提供するJSON形式のファイル。

  3. 階層型Excel：パラメータ項目を階層型で行表示し、ホストを横並びで列表示するSimpleMode独自の形式のExcelファイルです。一括ダウンロード機能により、複数のパラメータシートを1つのブックで出力できます。

8-2-1. パラメータシート一括ダウンロード

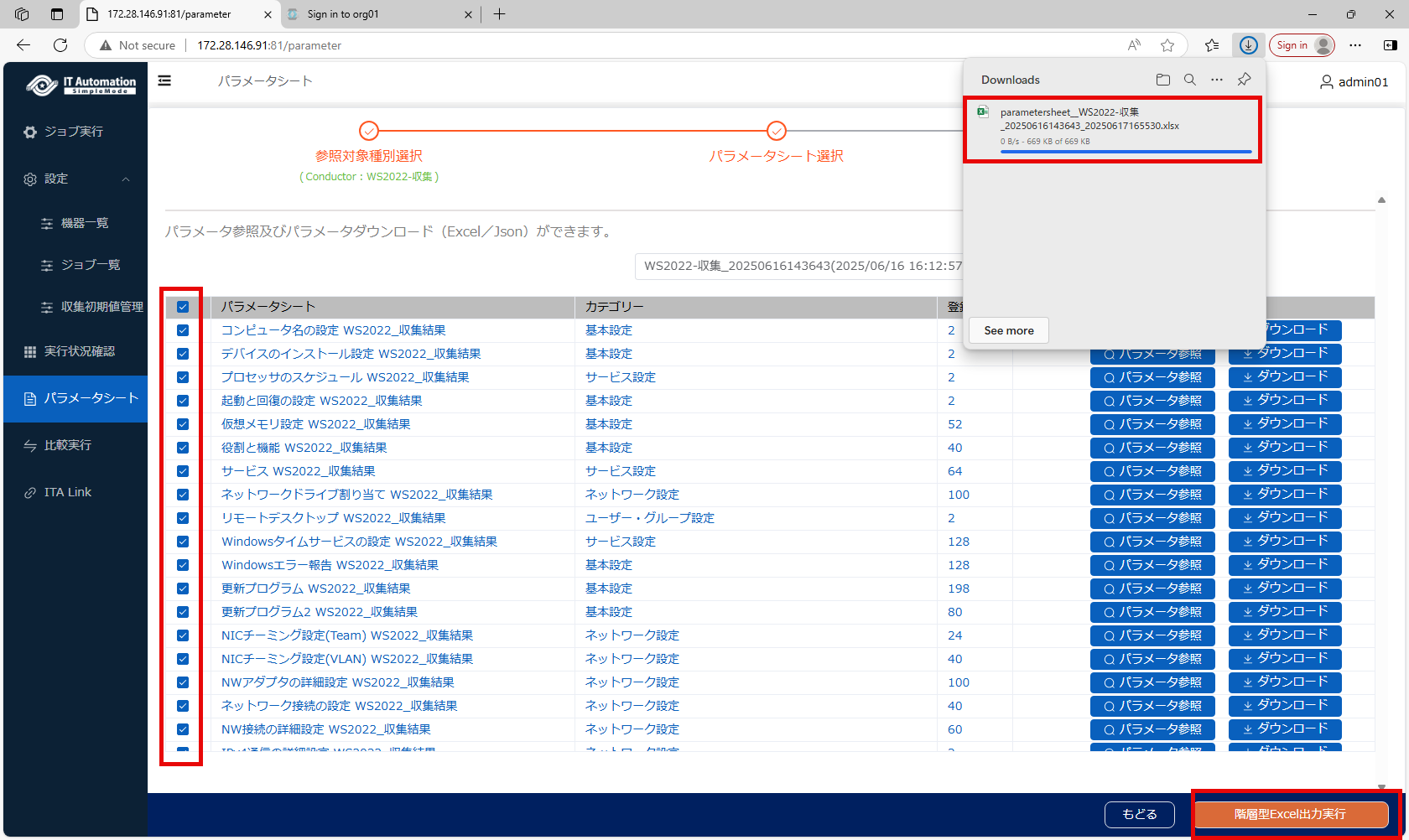

対象とするパラメータシートにチェックを⼊れて「階層型Excel出力実行」ボタンを押すと、階層型Excelをダウンロードします。 8-2-1-A.png

階層型Excelファイルについては、下記の仕様になります。

  • 各シートのサブシステム名、日付、作成者は、表紙シートの特定のセルに入力することで各シートに連動します。（Excelのセル参照機能）

  • 目次シートには、各パラメータシートをカテゴリーで分けてリストします。

  • パラメータシートごとにシートを作成します。
    　①パラメータを階層型でA列から表示します。
    　②複数ホストの値を横並びで表示します。
    　③ファイルアップロード型パラメータシートについては、アップロードファイルの内容もセルに展開して表示します。

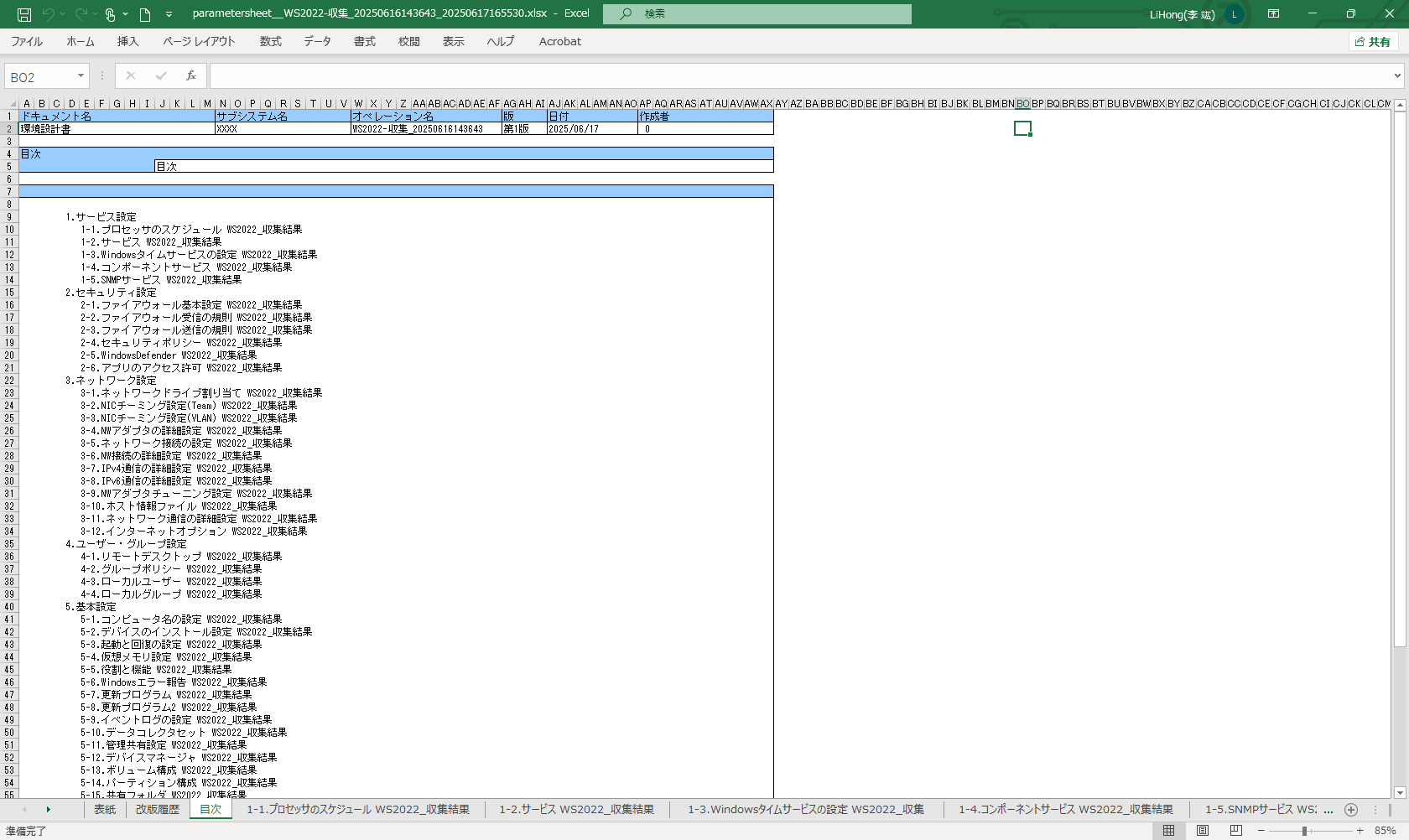

下記は、階層型Excelの目次シートの例です。 8-2-1-B.png

下記は、階層型Excelのパラメータシートの例です。 8-2-1-C.png

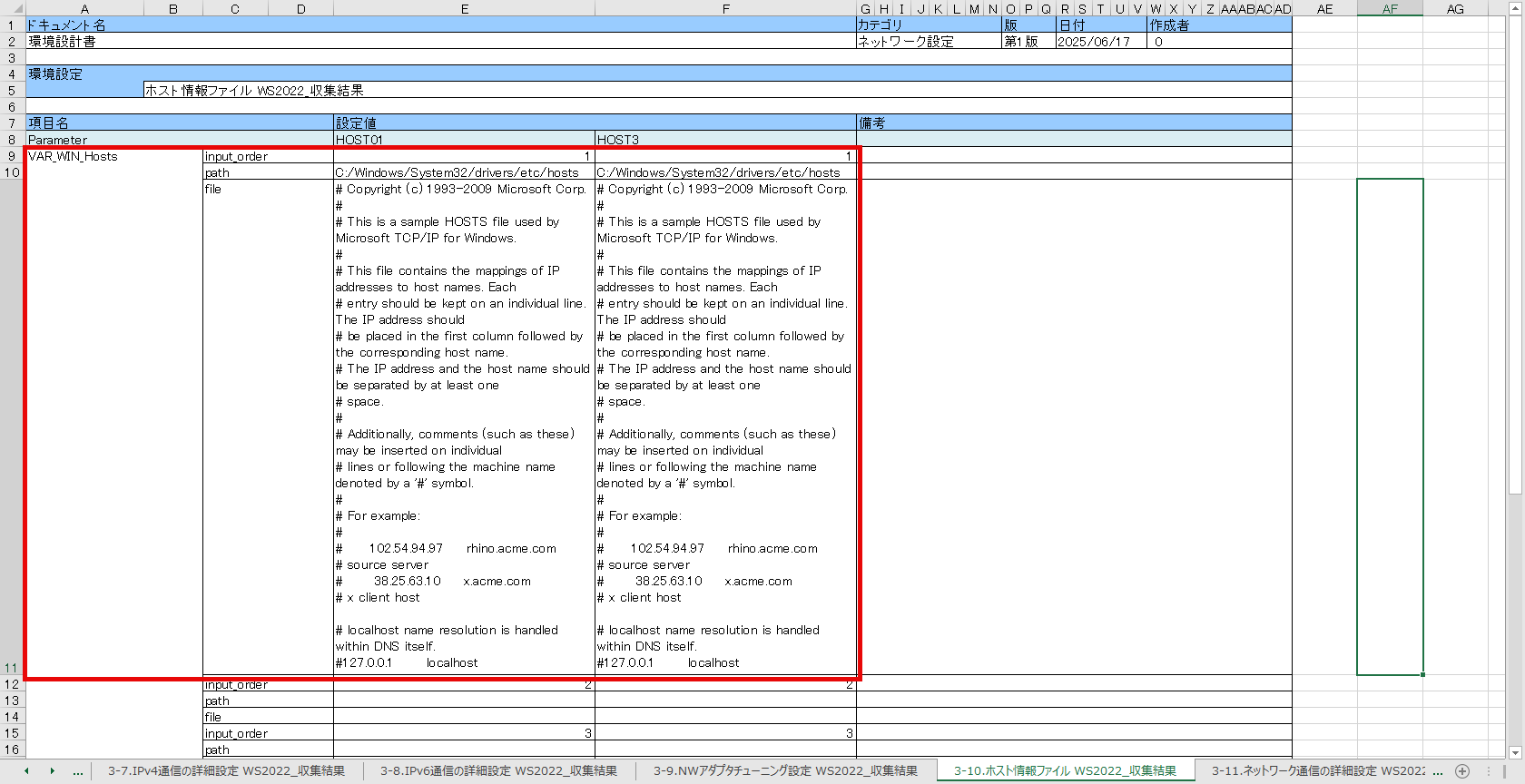

下記は、階層型Excelのファイルアップロード型パラメータシートの例です。 8-2-1-D.png

8-2-2. パラメータシート個別ダウンロード

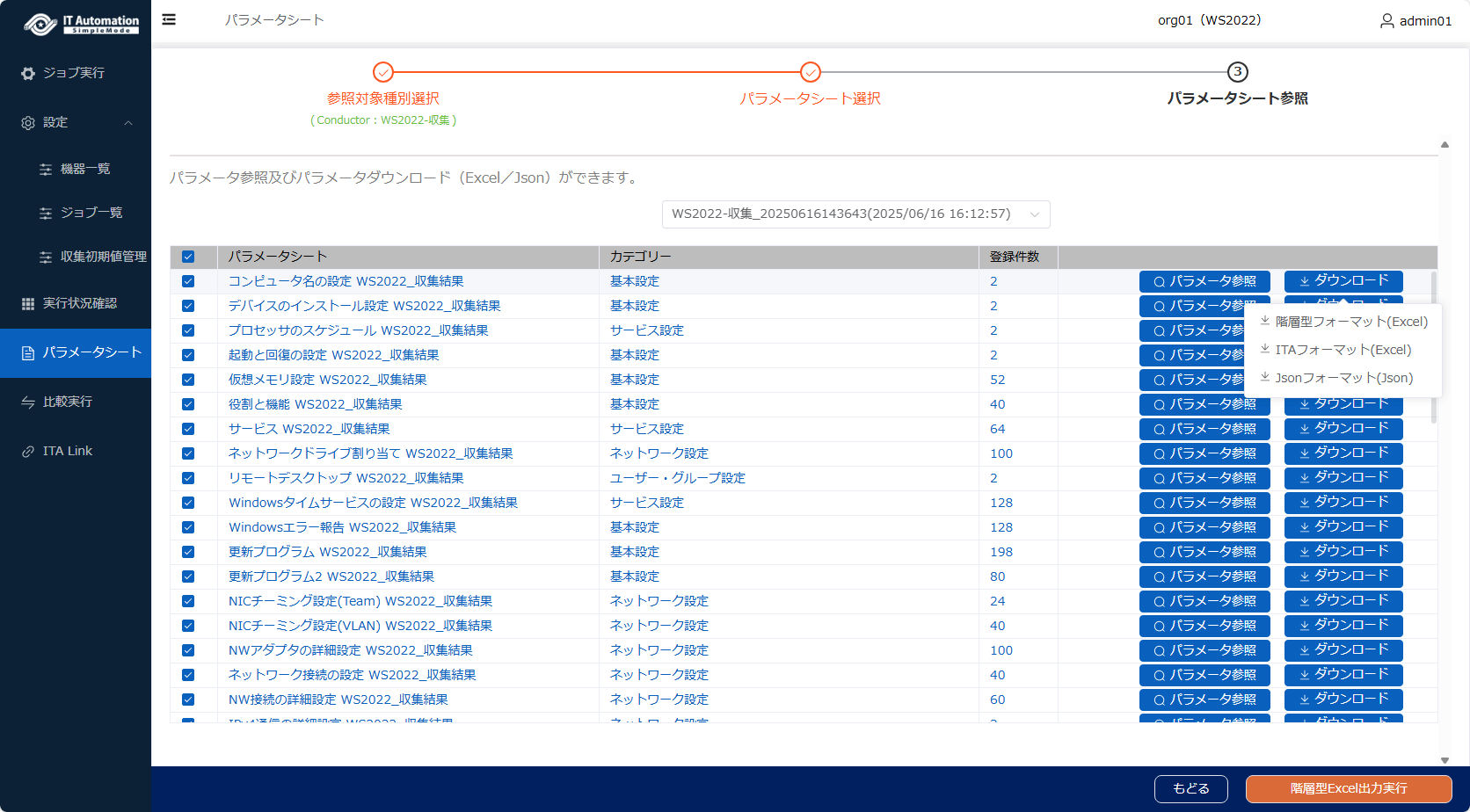

パラメータシート画面の「ダウンロード」ボタンを押すと、サブメニューを表示します。 8-2-2-A.png

  • 階層型フォーマット(Excel)を選択すると、選択したパラメータシートだけ階層型Excelのファイルに出力します。

  • ITAフォーマット(Excel)を選択すると、選択したパラメータシートだけExastro IT Automationから提供したExcel形式のファイルに出力します。

  • Jsonフォーマット(Excel)を選択すると、選択したパラメータシートだけExastro IT Automationから提供したJson形式のファイルに出力します。

9. 任意コマンド実行およびファイルアップロード機能

任意コマンドの実行およびファイルを指定場所にアップロードする機能を提供します。これにより、ビルトインのジョブでは設定ができないパラメータ項目をコマンドで設定したり、設定ファイルやアップデートパッチを転送するなど、柔軟な構築に対応できます。
以下の3つのConductorから選択して、複数のコマンド実行やファイルアップロードを⼀連の流れで実行できます。それぞれ個別に実行することも可能です。

  • ＜OS名＞_コマンド実行

  • ＜OS名＞_ファイルアップロード

  • ＜OS名＞_コマンド実行&ファイルアップロード


9-1. 任意コマンド実行機能

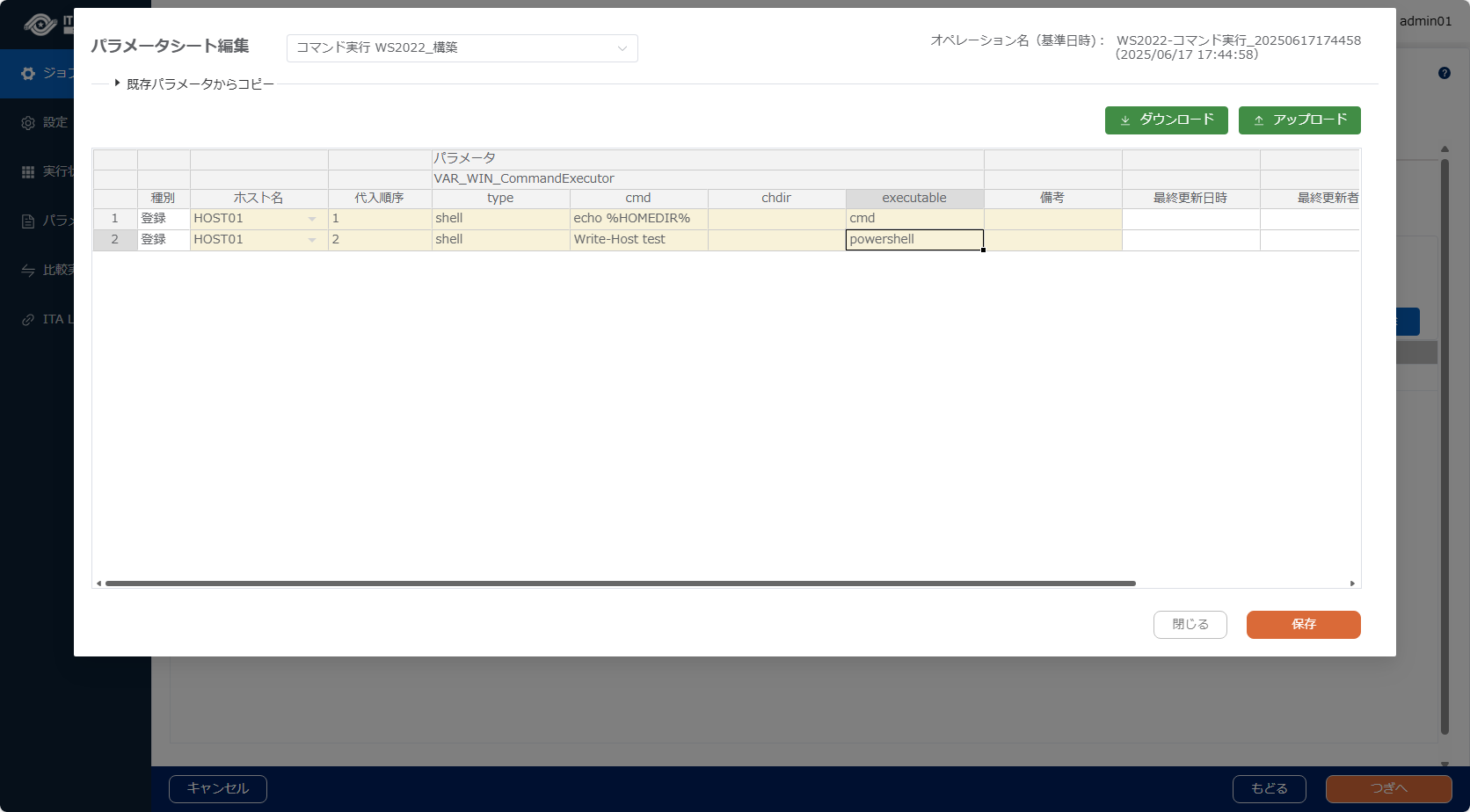

ジョブ実行の場合、＜OS名＞_コマンド実行を選択して、パラメータシート編集画面にコマンドのパラメータを設定します。 9-2-A.png

各パラメータシート説明を以下に記載します。

パラメータ名

説明

type

以下のいずれかのタイプを指定する。
command：コマンドを実行。コマンドを安全に使用する場合に最適。
shell：シェルを使用してコマンドを実行。リダイレクト、コマンドチェーン等使用可能で高い利便性。

cmd

実行したいコマンドを指定する。
例：Get-WindowsUpdate -Install -AcceptEula

chdir

移動先のディレクトリパスを指定する。
指定したディレクトリに移動してからcmdに指定したコマンドが実行される。
例：C:\somedir

executable

コマンドを実行するときに使われるシェルを指定する。
typeがshellの場合に有効。
例１：powershell
例２：cmd
例３：/bin/sh

9-2. ファイルアップロード機能

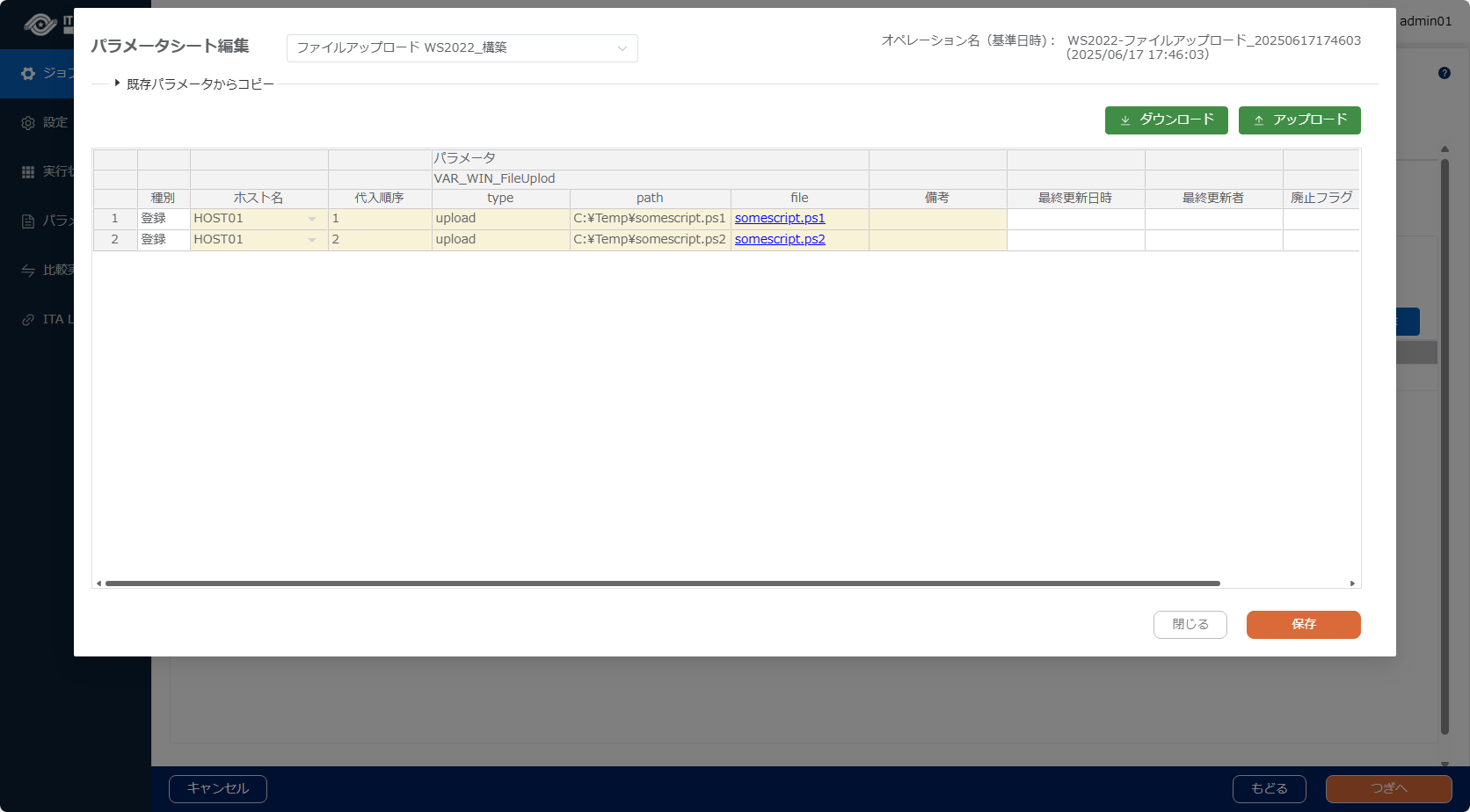

ジョブ実行の場合、＜OS名＞_ファイルアップロードを選択して、パラメータシート編集画面にコマンドとファイルアップロードのパラメータを設定します。 9-3-A.png

各パラメータシート説明を以下に記載します。

パラメータ名

説明

type

以下のタイプを指定する。
upload：ファイルをアップロードして指定のパスに配置する。

path

アップロードするファイルの配置先パスを指定する。
例：C:\Temp\renamed-foo.conf

file

アップロードするファイルを登録する。
セルを右クリックし、「upload」からローカルのファイルを選択・登録する。exeファイルなど、一部の拡張子のファイルはパラメータシートの保存時にエラーになります。回避策は、制限事項 のNo.5を参照してください。

9-3. 任意コマンド実行&ファイルアップロード機能

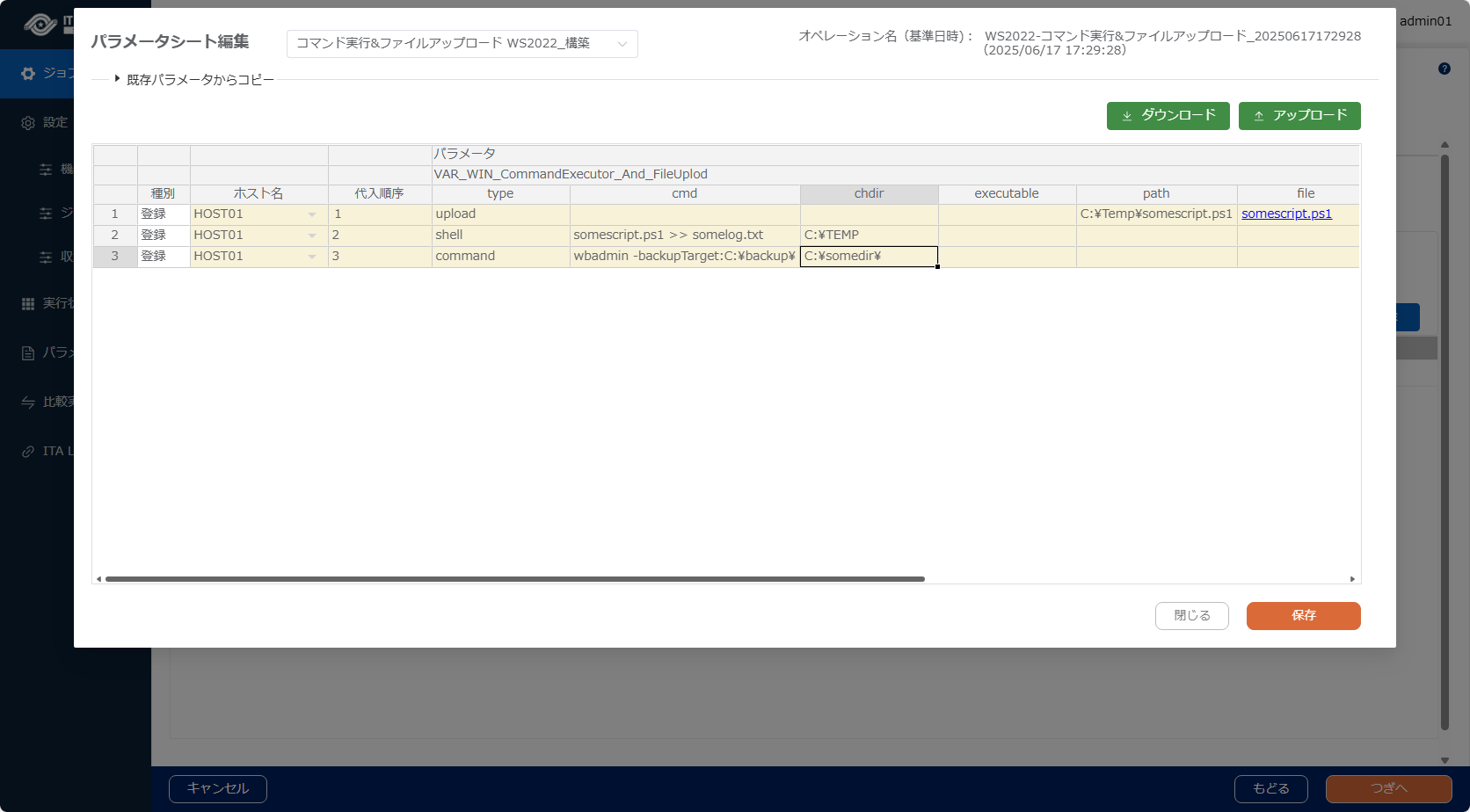

ジョブ実行の場合、＜OS名＞_コマンド実行&ファイルアップロードを選択して、パラメータシート編集画面にコマンドとファイルアップロードのパラメータを設定します。 9-1-B.png

各パラメータシート説明を以下に記載します。

パラメータ名

説明

type

以下のいずれかのタイプを指定する。
command：コマンドを実行。コマンドを安全に使用する場合に最適。
shell：シェルを使用してコマンドを実行。リダイレクト、コマンドチェーン等使用可能で高い利便性。
upload：ファイルをアップロードして指定のパスに配置する。

cmd

9-1-任意コマンド実行機能を参照してください。

chdir

9-1-任意コマンド実行機能を参照してください。

executable

9-1-任意コマンド実行機能を参照してください。

path

9-2-ファイルアップロード機能を参照してください。

file

9-2-ファイルアップロード機能を参照してください。

制限事項

  1. 一部の収集ロール（Movement）は、収集可能な件数に上限があります。 以下の収集ロール（Movement）を実行する際は、収集結果の上限値を超えることが予想されるため、収集パラメータの「VAR_filtering_condition」にキーワードを設定し、収集結果の絞り込みを行うことを推奨します。キーワードによっては上限数を超える可能性があり、その場合は収集ロール実行が失敗します。設定例と上限件数を参考に設定してください。

    以下に設定例を示します。 デフォルトで設定している収集初期値では、この設定例の値をフィルタ条件として設定しています。

    ロール（Movement名）

    設定例

    上限件数

    説明

    デバイスマネージャ WS2022_収集

    USB

    64

    デバイス名の一部

    イベントログの設定 WS2022_収集

    Microsoft-AppV

    28

    イベントログのフルネームの一部

    グループポリシー WS2022_収集

    WindowsUpdate

    64

    グループポリシーに関連するレジストリ名の一部

    ＮＷアダプタの詳細設定 WS2022_収集

    IPv4

    50

    ネットワークアダプタ名またはプロパティ名の一部

    ＮＷ接続の詳細設定 WS2022_収集

    IPv4

    30

    ネットワークアダプタ名またはプロパティ名の一部

    ファイアウォール受信の規則 WS2022_収集

    RDP

    32

    「受信の規則」の「名前」の一部

    ファイアウォール送信の規則 WS2022_収集

    HTTP

    32

    「送信の規則」の「名前」の一部

    セキュリティポリシー WS2022_収集

    Password

    20

    セキュリティポリシーの設定名の一部

    サービス WS2022_収集

    Microsoft

    32

    サービス名またはサービス表示名の一部

    役割と機能 WS2022_収集

    .NET Framework

    20

    役割と機能の名称の一部

    パッケージインストール RHEL9_収集

    NetworkManager

    64

    パッケージの名称の一部

    システムサービス起動制御 RHEL9_収集

    NetworkManager

    16

    サービスの名称の一部

    フィルタのキーワードに指定する値については、各ロールとGUI上での設定項目のマッピングを説明した「Windows_OSロールガイド（ロールパラメータとGUIのマッピング）.xlsx」、「RHEL_OSロールガイド（ロールパラメータとOS設定のマッピング）.xlsx」をご覧いただき、ご検討いただくことを推奨いたします。 各ロールの画面とのマッピングの説明は、以下のいずれかのシートに記載されています。

    • マッピング詳細_構築ロール

    • マッピング詳細_収集ロール

  2. 一部のRHEL9の収集ロール（Movement）は、デフォルトで用意しているオペレーション「RHEL9-収集-ディフォルト」に収集対象が設定されています。

    ロール（Movement名）

    パラメータシート名

    収集対象

    ディレクトリ設定 RHEL9_収集

    VAR_OS_gathering_dir_path

    /var/*
    /home/*
    /usr/*
    /opt/*

    ファイル設定 RHEL9_収集

    VAR_OS_gathering_file_path

    /etc/cron.allow
    /etc/cron.deny
    /etc/cron.daily
    /etc/cron.hourly
    /etc/cron.weekly
    /etc/cron.monthly
    /etc/rc.d
    /etc/security/console.apps
    /etc/security/opasswd
    /usr/local/bin

  3. 任意コマンド実行およびファイルアップロード機能は、構築可能な件数に上限があります。上限数を超える設定値は、スキップします。

    ロール（Movement名）

    上限件数

    WS2022_構築 コマンド実行&ファイルアップロード

    16

    WS2022_構築 ファイルアップロード

    16

    WS2022_構築 コマンド実行

    16

    RHEL9_構築 コマンド実行&ファイルアップロード

    16

    RHEL9_構築 ファイルアップロード

    16

    RHEL9_構築 コマンド実行

    16

  4. パラメータシートには、ファイルアップロード型のパラメータを含む場合、下記４点制限があります。

    • ファイルダウンロードする際、ファイル名に拡張子が付いていない場合においても、ダウンロード後に拡張子(.txt)が付与されます。

    • ファイル内容用パラメータ(text、value、properties)は、利用できません。

    • 拡張子が「'.exe', '.com', '.php', '.cgi', '.sh', '.sql', '.vbs', '.js', '.pl', '.ini', '.htaccess'」のいずれかであるファイルをアップロードする場合、拡張子を付けてアップロードができません。この拡張子のファイルをアップロードする場合、以下の手順を踏むことで制限を回避できます。
      ①. fileパラメータにファイルを登録後、設定値で拡張⼦(.exe等)を削除する（例：sample.exe→sample）
      ②. pathパラメータの設定値に拡張子付きのファイル名を含むアップロード先のパスを指定する（例：/tmp/sample.exe）

    • ファイルアップロード型の最大ファイルサイズはジョブ毎に異なります。

      ジョブ

      最大ファイルサイズ

      コマンド実行&ファイルアップロード

      100MB

      ファイルアップロード

      100MB

      上記以外

      1MB

  5. ファイルアップロード型のパラメータシートを比較機能で比較したとき、ファイルの内容に差分がある場合には差分内容を記載したHTMLファイルが出力されます。ただし、ダウンロードされるExcelファイルには「差分なし」と表示されます。

  6. ホスト名に「*?/:\」の特殊文字を含む場合、ファイルアップロード型の比較結果のHTMLファイルが作成できません。

  7. RHEL9_構築 パッケージインストールがインターネット接続不可の環境ではエラーになります。

  8. 役割と機能 WS2022_構築は、ファイルアップロード容量に制限があり、使用できない場合があるため、本バージョンでは対象外としています。

(参考)用語の説明

Exastro IT Automation独自の用語について説明します。Exastro IT Automationでは、「Operation」と呼ぶ作業と「Conductor（コンダクター）」と呼ぶワークフローを紐付けて作業の実行を行います。 各機器に対して行う構築、設定作業を、「Movement（ムーブメント）」と呼ぶ作業パターンで作成し、ワークフローはこれらの作業パターンを組み合わせて実行を指示します。

各用語の定義を以下に記載します。

名前

内容

Operation

Exastro IT Automationで作成できる自動作業一式を指します。Operationを登録し、その作業で使用するConductorや作業対象機器など、関連するすべての情報を紐づけて管理します。

Conductor

Exastro IT Automationでの一連の作業の単位です。（ジョブフローのイメージ）オペレーションと関連付けて実行します。Movement と呼ぶパーツを組み合わせて、ワークフローを作成し、複数の機器に対して、一連の構築・設定などの作業を行います。Movement の並列実行、別のワークフローの呼び出し、Movement の実行結果による条件分岐によって、より複雑なワークフローの作成を可能にします。

Movement

各機器に対する構築ツールを使った構築、設定などの作業の最小単位です。（Conductorのジョブフローに対して、Movementはジョブのイメージ）Movement は他の作業などでも再利用できるように、機能単位で作成することを推奨します。

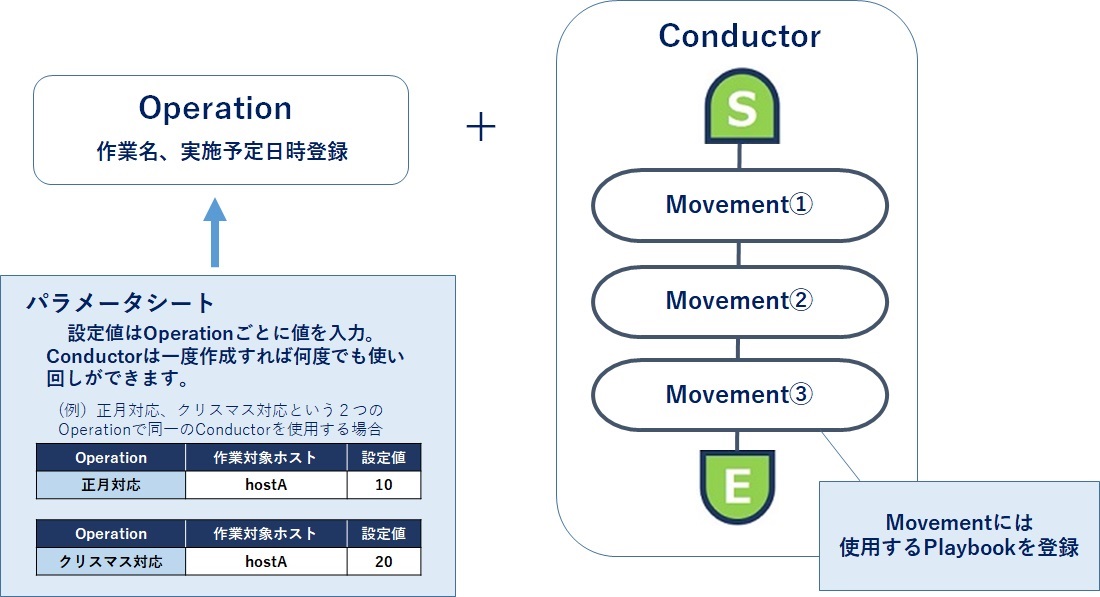

各用語の関係は以下のようなイメージです。 Explanation-1.jpg

改版履歴

版数

日付

内容

1.0

2024/07/12

初版

1.1

2024/09/27

v1.1機能拡張

1.2

2024/12/13

v1.2機能拡張

1.3

2025/03/24

v1.3機能拡張

1.4

2025/06/24

v1.4機能拡張
